Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Aplicação: | Linha de produção de SMT |
---|---|---|---|
Poder: | 5 QUILOWATTS | No. de bocais: | 30 PCes |
Sistema: | janelas 7 | Capacidade: | 100000-150000 CPH |
Realçar: | Picareta de SMT e máquina do lugar,picareta do smt e equipamento do lugar |
Máquina multifuncional da picareta e do lugar
(PALAVRA-CHAVE: Picareta multifuncional da luz de SMT machine/LED do mounter/produção e máquina do lugar)
Tipo: | ETON | Garantia: | 1 ano |

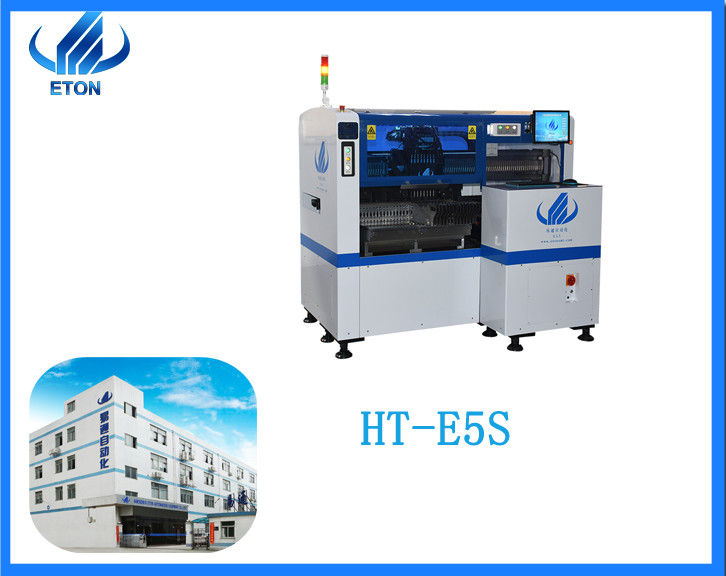

Modelo: | HT-E5S | Origem: | CHINA |
O tipo da máquina: Máquina da picareta e do lugar |
Aplicação
Características:
máquina multifuncional da picareta e do lugar |
1)Picareta do motor linear do único módulo e máquina multifuncionais magnéticas do lugar. |
2) Montando componentes: Componentes de LED/capacitors/resistors/IC/shaped/etc. |
3)Tamanho mínimo componente 0402, altura máxima 36mm. |
4) Identificação do voo do alinhamento da visão, correção de Mark. |
5)Função de recarregamento material sem parar. |
Parâmetro técnico:
Parâmetro técnico do único módulo de HT-E5S | |
Dimensão | |
Comprimento | 1650mm |
Largura | 1200mm |
Altura | 1570mm |
Peso total | 1200kg |
PWB | |
Largura do comprimento do PWB | Máximo: minuto de 500*350mm: 100*100mm |
Espessura do PWB | 0.5-3mm |
Aperto do PWB | Aperto elétrico + pressão ajustável pneumática |
Montando o modo | Colheita do grupo e colocação separada/colheita separada e colocação separada |
Sistema da visão | |
No. da câmera |
2 grupos de câmera importada Alinhamento da visão, correção de MARK |
Montando a precisão | ±0.02mm |
Montando a altura | 〈36mm |
Montando a velocidade | 40000CPH |
Poder | 380AC 50Hz |
Consumo de potência | 4KW |
Transmissão do transporte | Max Length: 500mm |
Velocidade da transmissão | >500mm/sec |
Pressão de ar | ² de >5.0Kg/CM |
Controle elétrico | Investigação e desenvolvimento independente por ETON |
X.Y.Z Axis Driving | Motor linear magnético da parte alta + servo motor |
Estrutura interna das peças da máquina
|
|
Motor linear magnético da parte alta & controlo do motor servo
Atenção:
1. Antes de usar a máquina da picareta e do lugar, você deve compreender os parâmetros básicos da máquina da colocação;
2. Antes de correr a máquina da picareta e do lugar, o operador deve fazer uma inspeção detalhada da máquina.
3. De acordo com a sequência da operação da bota para executar a máquina da picareta e do lugar, lá deve ter instruções de uma operação de máquina detalhada;
4. É necessário conduzir em tempo oportuno a pesquisa de defeitos e o trabalho de manutenção regulares na máquina da picareta e do lugar.
Logística e entrega:
Transporte: | Pelo mar/trem/avião |
Embalagem: | Caixa de madeira com pacote do vácuo |
Prazo de execução: | Quatro semanas após o pagamento |
Informações da empresa:
Co. LTD. do equipamento da automatização de Shenzhen ETON é um fabricante principal da máquina de alta velocidade automática da picareta e do lugar que centra-se sobre da “baixo consumo eficiência elevada” na palavra, entrementes ETON é igualmente o fabricante o maior da alto-tecnologia em China com capacidade forte de projeto, de R&D, de fabricação, de vendas e de serviço, e avaliado como de “concessão da inovação do diodo emissor de luz de China da empresa da alto-tecnologia China” da empresa” da alto-tecnologia de “Shenzhen de “tipo superior Shenzhen” “a concessão 2015 da inovação da tecnologia do diodo emissor de luz” “da concessão especial da contribuição indústria da 4o primeiramente” da “a empresa macia dobro” etc.” “.
ETON avançou a tecnologia e a inovação conduz a revolução do mercado rapidamente, e obtém um número de tecnologias da propriedade intelectual, incluindo 9 patentes da invenção, 12 direitos reservados do software, além disso, ETON inventou a picareta automática a mais rápida e a máquina do lugar com velocidade 170000CPH, que salvar muito trabalhos e espaço da produção, obteve a grande parte de mercado em EUA, COREIA, ÍNDIA, ALEMANHA, EYPT, TURQUIA, VIENAM, TUNÍSIA, TAILÂNDIA mais de 20 países.
