Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplique a: | Linha de produção SMT | Tamanho do PWB: | 80*50 milímetro----1500*350 milímetro |
|---|---|---|---|
| Ângulo do rodo de borracha: | 60°/55°/45° | Método de controle: | Controle do PC |
| Peso da máquina: | Aproximadamente: 1800Kg | nome: | Impressora do estêncil |
| Realçar: | Picareta de SMT e máquina do lugar,picareta do smt e equipamento do lugar |
||

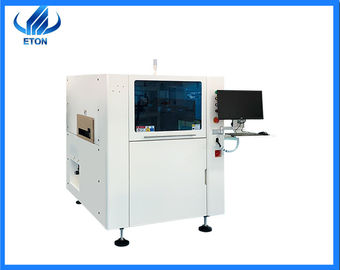

Impressora automática do estêncil ET-F1500
A pasta da solda é imprimida nas almofadas dos componentes na carcaça. Contudo, a superfície do dispositivo é cada vez mais mais fina e mais fina, assim que o projeto da carcaça do circuito é correspondentemente fino e pequeno. Consequentemente, imprimir a pasta da solda deve igualmente extremamente melhorar seus precisão e desempenho. A maioria de fabricantes eletrônicos do produto no mercado estão comutando às impressoras automáticas ou totalmente automático da pasta da solda para produzir produtos de SMT.
ET-F1500 é impressora automática do estêncil
ET-F1500 é apropriado para a linha de produção do smt, ele é tamanho máximo do PWB é 1500*350 milímetro, apropriado para a maioria de produtos do PWB.
Parâmetro técnico
| Módulo | ET-F1500 |
| Tamanho de quadros de tela | 1100*300 milímetro---1800*750 milímetro |
| Tamanho do PWB | 80*50 milímetro----1500*350 milímetro |
| Velocidade de transporte | 1500mm/S máximo programável |
| Sistema de apoio do PWB | Tabela magnética de Pin/Up-down ajustada/supportblock à mão |
| Velocidade do rodo de borracha | 6~200mm/sec |
| Ângulo do rodo de borracha | 60°/55°/45° |
| Sistema da limpeza | Seco, molhado, vácuo (programável) |
| Repita a precisão da posição | ±0.015mm |
| Ar exigido | 4.5~6Kg/cm2 |
| Entrada de poder | C.A.: 220±10%, 50/60HZ 1Φ 3KW |
| Método de controle | Controle do PC |
| Dimensões da máquina | 2500 (L) X1200 (W) X1500 (H) milímetro |
| Peso da máquina | Aproximadamente: 1800Kg |
Estrutura
1. Alinhamento gráfico
Através da objetiva da máquina de impressão automática da pasta da solda, os pontos de posicionamento óticos da carcaça e o estêncil na bancada são centrados, e então a carcaça e a malha de aço são ajustadas finamente, de modo que o teste padrão da almofada da carcaça e o teste padrão da abertura do estêncil coincidam completamente.
ângulo 2.Squeege
Menor o ângulo entre o raspador e o estêncil, maior a pressão descendente, e ela é fácil injetar a pasta da solda na malha, mas é igualmente fácil fazer com a pasta da solda seja pressionada à superfície inferior do estêncil, fazendo com que a pasta da solda cole. Geralmente 45~60° é o melhor ângulo do squeege.
O ângulo do squeege HT-F1500 poderia o bev 45°, 55°, 60°.
Embalagem e entrega
Nossas máquinas são embaladas em casos de madeira e vácuo, corda positiva e suporte.
Geralmente, nós entregaremos a máquina dentro de quatro semanas do pagamento. Maiinly pelo transporte do mar, também, é dependente do cliente.
Clientes
Nós exportamos a máquina para países diferentes, tais como a Índia, o Egito, a Coreia, a Turquia, o Brasil, etc.
Como FSL, ETI, KONKA, OPPLE, MLS são nosso cliente. Na Índia tal como RK, Surya, skyquad é nosso cliente.
Certificados
Nós somos uma fabricação da alto-tecnologia com CCC, CE, SIRA. E nós obtemos um número de tecnologias da propriedade intelectual, incluindo 9 patentes da invenção, 112 patentes pratical, 12 direitos reservados do software.
