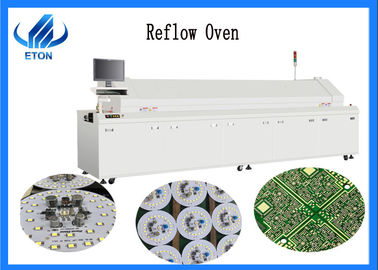

Forno de funcionamento fácil do Reflow da máquina da montagem de SMT no diodo emissor de luz que ilumina a linha de produção de SMT

Forno de funcionamento fácil do Reflow da máquina da montagem de SMT no diodo emissor de luz que ilumina a linha de produção de SMT

Introdução:

1. O computador do tipo e o sistema de controlo inteligente do PLC de Siemens, controle de temperatura da elevada precisão são ℃ do ± 1-2 (se o acidente do impacto do computador, ele pode realizar o trabalho autônomo, não afetam a produção) e para assegurar-se de que o sistema de controlo seja estável e seguro;

2. Relação de funcionamento de Windows XP com operação poderosa e simples.

3. A fim assegurar a segurança e a confiança, o corpo do cilindro pode ser levanta acima automaticamente.

General R10:

1. Comprimento: 5400 milímetros

2. Largura: 1320 milímetros

3. Altura: 1490 milímetros

4. Peso: 2300 quilogramas

5. Cor: cinza do computador

6. Dimensão (L*W*H): 5400*1320*1490mm

7. Peso 2300kg

Sistema de transporte R10:

• Máximo Largura de PWB 400mm
• Largura 450mm da correia da malha
• Sentido de transmissão L→R (opção: R→L)
• Altura líquida 900±20mm da transmissão
• Tipo de transmissão: Malha e corrente
• Escala da largura do trilho: 50-400mm
• Velocidade do transporte: 0-2000mm/min
• Auto/lubrificação manual: Padrão
• Lado fixo do trilho: Trilho dianteiro fixado (opção: trilho traseiro fixado)
• Componentes altos: Parte superior e parte inferior 25mm

Sistema de controlo R10:

• Fonte de alimentação: 5 linha fase 380V 50/60HZ de 3
• Poder total: 58KW
• Começando o poder: 50KW
• Consumo de potência normal: 10KW
• Tempo de aquecimento: 20 minutos
• Temp. escala do ajuste: Do temp da sala. A 300℃
• Temp. método de controle: Controle de laço do fim do PID & condução de SSR
• Temp. precisão de controle: ±1℃
• Temp. desvio no PWB: ±2℃
• Armazenamento de dados: Dados do processo e armazenamento do estado (80GB)
• Placa do bocal: Placa da liga de alumínio
• Alarme anormal: Temperatura (extra-alta/extra-baixa) da temperatura anormal
• Alarme deixado cair placa: Luz da torre

Sistema de aquecimento R10:

1. Número de zonas do aquecimento: Acima 10/da parte inferior 10

2. Número de zonas refrigerando: 2

3. Comprimento de zonas do aquecimento: 3700mm

4. Modo do aquecimento: Ar quente

5. Modo refrigerando: Forçado - refrigerar de ar

6. Volume da exaustão: 10m ³ /min * 2 exaustões

Precauções da solda de Reflow

1. A fim assegurar a segurança pessoal, o operador deve remover a etiqueta e os ornamento de suspensão, e as luvas não devem estar demasiado fracas.

2. Atenção do pagamento à alta temperatura durante a operação para evitar a manutenção da queimadura

3. Não ajuste arbitrariamente a zona de temperatura e a velocidade da solda de reflow

4. Assegure a ventilação interna, e a tubulação de exaustão deve abrir à parte externa da janela.
