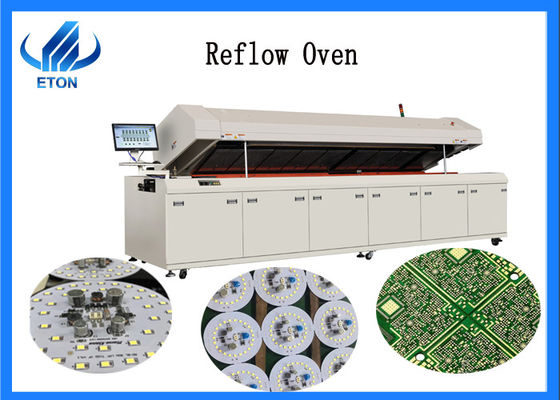

Forno sem chumbo superior do reflow com dez zonas de aquecimento
Introdução:
- O dispositivo é equipado com a correia da malha, o transporte lisamente, a nenhuma agitação e a nenhuma deformação, que asseguram o transporte liso do PWB. O mecanismo síncrono da transmissão do guia e a conexão em linha da máquina automática de SMT asseguram a esse guia a precisão larga ajustável e a vida útil alta.
- Sistema de lubrificação do controlo automático e corrente automática da transmissão da lubrificação.
- Todo o controle de zona do aquecimento pelo computador controle de temperatura independente da aplicação da zona do PID (zona de temperatura superior e uma mais baixa temperatura, esse meios pode dividir o calor da área da temperatura, a fim se reduzir começar o poder
Parâmetro:
| Modelo |
ET-R10 |
|
Sistema de aquecimento
|
Número de zonas do aquecimento |
Acima 10/da parte inferior 10 |
| Número de zonas refrigerando |
2 |
| Comprimento de zonas do aquecimento |
3700mm |
| Modo do aquecimento |
Ar quente |
| Modo refrigerando |
Forçado - refrigerar de ar |
| Volume da exaustão |
10m ³ /min * 2 exaustões |
|
Sistema de transporte
|
Máximo Largura do PWB |
400mm |
| Largura da correia da malha |
450mm |
| Sentido de transmissão |
L→R (opção: R→L) |
| Altura líquida da transmissão |
900±20mm |
| Tipo de transmissão |
Malha e corrente |
| Escala da largura do trilho |
50-400mm |
| Velocidade do transporte |
0-2000mm/min |
| Auto/lubrificação manual |
Padrão |
| Lado fixo do trilho |
Trilho dianteiro fixado (opção: trilho traseiro fixado) |
| Componentes altos |
Parte superior e parte inferior 25mm |
|
Sistema de controlo
|
Fonte de alimentação |
5 linha fase 380V 50/60HZ de 3 |
| Poder total |
58KW |
| Começando o poder |
50KW |
| Consumo de potência normal |
10KW |
| Tempo de aquecimento |
20 minutos |
| Temp. escala do ajuste |
Do temp da sala. A 300℃ |
| Temp. método de controle |
Controle de laço do fim do PID & condução de SSR |
| Temp. precisão de controle |
±1℃ |
| Temp. desvio no PWB |
±2℃ |
| Armazenamento de dados |
Dados do processo e armazenamento do estado (80GB) |
| Placa do bocal |
Placa da liga de alumínio |
Sistema de manutenção:
Nós temos que fazer o trabalho de manutenção após a solda de reflow; se não é difícil manter a vida útil do equipamento.
1. Cada dia, cada componente deve ser inspecionado, atenção especial do pagamento à correia transportadora, e não deve ser colado ou destacado.
2. Ao prestar serviços de manutenção à máquina, desligue o poder impedir choque elétrico ou procurar-lo um caminho mais curto
3. A máquina deve ser estável e não deve ser inclinada ou instável
4. Em caso do aquecimento em zonas de temperatura individuais, os fusíveis correspondentes devem ser verificados re-derretendo a pasta pre-atribuída às almofadas da placa de circuito impresso.
Logística e entrega:
1. Prazo de entrega: Geralmente 2o dias de trabalho após o pagamento.
2. Entrega: Principalmente pelo transporte de envio, mas por ele decida pelo cliente.
3. Embalagem: Nossa embalagem é combinada com o caso de madeira que empacota e envolvimento do vácuo.
Serviço:
1. Nós temos nosso departamento de serviço profissional que pode apoiar rapidamente e profissional.
2. Nós concordando o plano do cliente para dar as melhores sugestões e tanto quanto possível à necessidade do cliente satisfeito.
3. Nós temos o período padrão da manutenção---um ano, e nós oferecemos o serviço no local
Em uma palavra, nós seremos orientado ao cliente do ponto de vista do cliente
Cooperação:
Nossa empresa vende muitos tipos de máquina do smt, contacta-nos por favor se você é interessado.
