Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Impressora do estêncil | Módulo: | ET-F400 |
|---|---|---|---|
| Tamanho do minuto do PWB: | 50x50mm | Tamanho máximo do PWB: | 400X340mm |
| Espessura do PWB: | 0.4~6mm | Warpage do PWB: | <1% |
| Altura do transporte: | 900±40mm | Precisão da impressão: | ±0.025mm |
| Realçar: | Picareta de SMT e máquina do lugar,picareta do smt e equipamento do lugar |
||
Altura inteligente 900±40mm do transporte da máquina da montagem de SMT para a impressão da pasta da solda

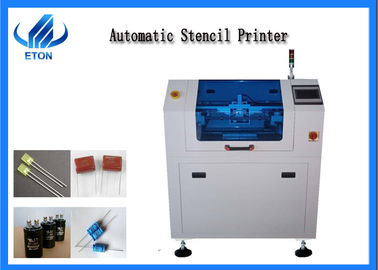

Impressora automática do estêncil ET-F400
O remendo de SMT refere a abreviatura de uma série de processos que são processados em uma base do PWB, e o PWB é uma placa de circuito impresso. SMT é tecnologia de superfície da montagem e é um das tecnologias e dos processos os mais populares na indústria do conjunto da eletrônica.
SMT /SMD refere a abreviatura de uma série de processos que são processados em uma base do PWB.
ET-F400 é a impressora automática do stensil
A impressora do estêncil é muito importante na linha de produção do smt, ET-F400 é a impressora automática do estêncil, ele está a uma altura do transporte é 860-940 milímetros, sentido do transporte é, da direita para a esquerda, esquerdo-esquerda ou direito-direita de direitas. A velocidade de transporte máxima é 1500mm/s programável.
Quadros de tela
O tamanho de quadros máximo da tela ET-F400 é 737*737 milímetro, tamanho do mmin é 370*370 milímetro, espessura é 25-40 milímetros.
Tamanho máximo 400*340 milímetro do PWB
ET-F400 apropriado para o tamanho máximo 400* do PWB 340 milímetros e o tamanho mínimo é 50*50 milímetro. A espessura é 0.4-6 milímetros e o warpage do PWB não mais de um por cento.
| Quadros de tela | Min Size | 370X370mm |
| Max Size | 737X737mm | |
| Espessura | 25~40mm | |
| PWB Min Size | 50X50mm | |
| PWB Max Size | 400X340mm | |
| Espessura do PWB | 0.4~6mm | |
| Warpage do PWB | <1% | |
Características
1.ET-F400 têm duas cabeça de impressão motorizadas independentes, muito inteligentes.
O sistema de apoio 2.PCB é tabela magnética de pin/up-down ajusta/supportblock.
o sistema 3.Clamping é bocal lateral do aperto e do vácuo.
Parâmetros:
| Altura do transporte | 900±40mm | |
| Sentido do transporte | De direitas; Da direita para a esquerda; Esquerdo-esquerdo; Direito-direito | |
| Velocidade de transporte | 1500mm/S máximo programável | |
| Lugar da placa | Sistema de apoio | Tabela magnética de Pin/Up-down ajustada/supportblock à mão |
| Apertando o sistema | lado que aperta, bocal do vácuo | |
| Sistema de limpeza | Seco, molhado, vácuo (programável) |
| Escalas de ajuste da tabela | X: ±10mm; Y: ±10mm; θ: ±2° |
| Repita a precisão da posição | ±0.01mm |
| Imprimindo a precisão | ±0.025mm |
| Tempo de ciclo | <7s> |
| Comutação do produto | <5min> |
| Ar exigido | 4.5~6Kg/cm2 |
| Entrada de poder | C.A.: 220±10%, 50/60HZ 1Φ 3KW |
| Método de controle | Controle do PC |
| Dimensões da máquina | 1220 (L) X1355 (W) X1500 (H) milímetro |
| Peso da máquina | Aproximadamente: 1000Kg |
Linha de SMT
Para produtos diferentes do produto, há máquinas diferentes na linha de produção do smt. Como para a linha de iluminação Led, nós precisamos de preparar o carregador, descarregador, impressora do estêncil, forno do reflow, transporte.
A empresa de ETON fornece a linha inteira máquinas para seu convinence, se você quer realmente conhecer mais e ter uma cooperação, deve contactar-nos: Joy@eton-mounter.com ou +8613590151025
