smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor
smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor

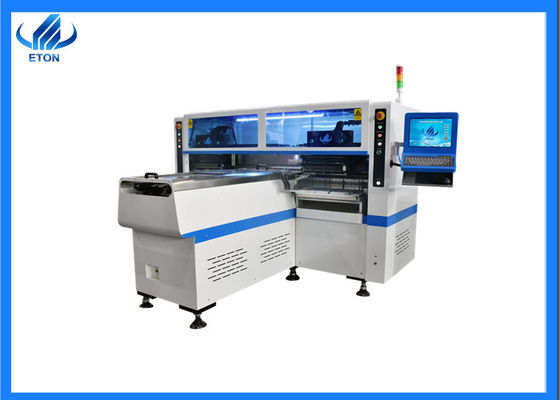

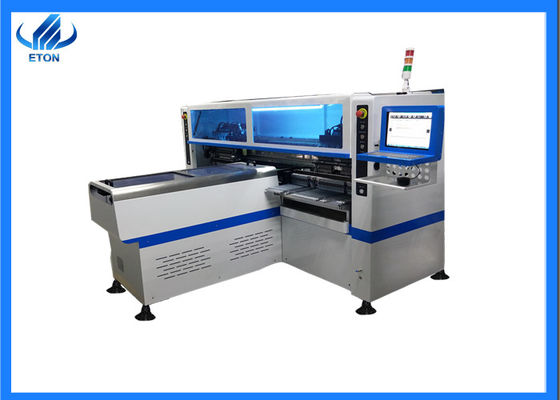

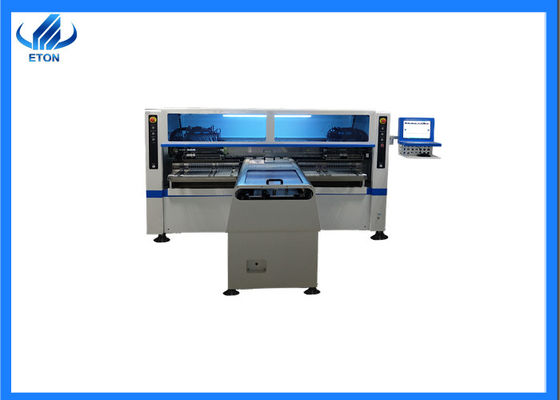

Imagem Grande :  smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor

Detalhes do produto:
Lugar de origem: CHINA
Marca: eton
Certificação: ccc,ce,sira
Número do modelo: HT-F9
Documento: Folheto PDF do produto
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Preço: $80000/unit
Detalhes da embalagem: Embalagem material impermeável e caso de madeira
Tempo de entrega: 30 dias do trabalho
Termos de pagamento: L/C, T/T
Habilidade da fonte: 80 unidades por meses
Contato
Descrição de produto detalhada
Tamanho do PWB: 80 * 350mm ~ 1200 * 350mm braçadeira do PWB; ing: pressão ajustável pneumática
Sistema: windows7 Software: r&d independentemente
Exposição: monitor do tela táctil dispositivo de entrada: teclado, rato
Não da câmera: 5 Poder: 380AC 50HZ
consmption do poder: 6kw modo da montagem: Grupo a tomar e agrupar para montar
Espaço dos componentes: 0.2mm estações dos alimentadores: 68PCS
Bocais: 68PCS Velocidade da montagem: 200000CPH
Altura da montagem: 13mm

1.product details


Producing with 2～４ types of materials with capacity at same time, available for 5m,50m or any length of flexible strip and roll to roll.
Dual-arm four modules with 17 nozzles for each mounting part, and part A/B/C/D can be mounted separately or synchronously.







smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 0





2.product Technical parameters​  of high speed pick and place machine



Model numberHT-F9
Dimension2700*2120*1550mm
PCB size1200*330～80*330mm
PCB thickness0.5～5mm
PCB clampingadjustable pressure pneumatic
mounting modegroup to take and group to mount
systemwindows 7
displaytouch screen monitor
input devicekeyboard,mouse
NO.of camera5 sets of imported camera
mounting precision±0.03mm
mounting height<13mm
mounting speed200000CPH
componentsLED3014/3020/3528/5050 and resistors, capacitors, bridge rectifiers
components space0.2mm
NO.of feedings station68pcs
NO.of nozzles68pcs
power380AC 50HZ
power consumption6KW
operating environment23℃±3℃
conveyor transmissionMAX length:1200mm
transmission speed>500mm/sec
transmission directionsingle(left→right,right→left)
transmission modeonline drive
position modeoptical
air pressure>5.0kg/c㎡
electrical controlindependent research and development by ETON
motion control card module 1setindependent research and development by ETON
X.Y axis drive wayhigh-end magnetic linear motor+servo motor
feeding wayelectric feeder with double motor

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 1





 3.product features of smt pick and place machine

  • X,Y,Z drive way is high-end magnetic linear motor+servo motor.
  • PCB clamping is adjustable pressure pneumatic.
  • Vision for the flight identification ,mark correction.
  • Electronic feeder feeding system.
  • Non-stop material re-loading function.
  • Auto-optimization after coordinates generated.

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 2



4.Packing & shipping of smt mounter machine




smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 3






5.Company profile

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 4

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 5



smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 6


smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 7


6.Our  Our certificates and certifications

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 8


7.our services
smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 9

8. trade show


smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 10







smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 11





Industry related knowledge



  • Composition and function of mount head

A mounting machine consists of three parts: a mounting head, a bearing mechanism and a servo system driven by X-Y coordinates. The mount head is an intelligent manipulator, through the program control, automatically correct the position, pick up the components according to the requirements, accurately stick to the preset pad, complete the three-dimensional reciprocating motion. It is the most complex and critical part of the placement machine. The mounting head of the placement machine is composed of suction nozzle, visual alignment system, sensor and other components.
There are two kinds of mounting head: single head and long head, and long head is divided into fixed type and rotary type. The suction nozzle of the early single-head placement machine absorbs a component, realizes the component alignment through the mechanical alignment mechanism and gives the feeder a signal, so that the next component enters the suction position. But the patch is slow, and it usually takes 1 S. to attach a piece of components In order to improve the speed of the patch, people adopt the method of increasing the number of mount heads, that is, using multiple mount heads to improve the speed of the patch. The multi-head placement machine increased from single head to 3~6 mounting heads, no longer using mechanical alignment, but improved to a variety of forms of optical alignment, working separately absorb components, after the alignment and then paste to the designated position of the PCB. At present, the patch speed of this type of machine has reached the level of 30,000 components per hour, and the price of this kind of machine is low and can be used in combination. A rotating multihead structure can also be used, and the current patch speed in this way has reached ten thousand (4.5~5) per hour.
