smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor
smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor

Imagem Grande :  smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor

Detalhes do produto:
Lugar de origem: CHINA
Marca: eton
Certificação: ccc,ce,sira
Número do modelo: ht-x9
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Preço: $ 95,000 /unit
Detalhes da embalagem: Embalagem material impermeável e caso de madeira
Tempo de entrega: 30 dias do trabalho
Termos de pagamento: L/C, T/T
Habilidade da fonte: 80 unidades por meses
Contato
Descrição de produto detalhada
Tamanho do PWB: comprimento 250mm*any braçadeira do PWB; ing: pressão ajustável pneumática
Sistema: windows7 Software: r&d independentemente
Exposição: monitor do tela táctil dispositivo de entrada: teclado, rato
Não da câmera: 5 Poder: 380AC 50HZ
consmption do poder: 6kw modo da montagem: Grupo a tomar e agrupar para montar
Espaço dos componentes: 0.2mm estações dos alimentadores: 64PCS
Bocais: 64PCS Velocidade da montagem: 200000CPH
Altura da montagem: 13mm





1.product details

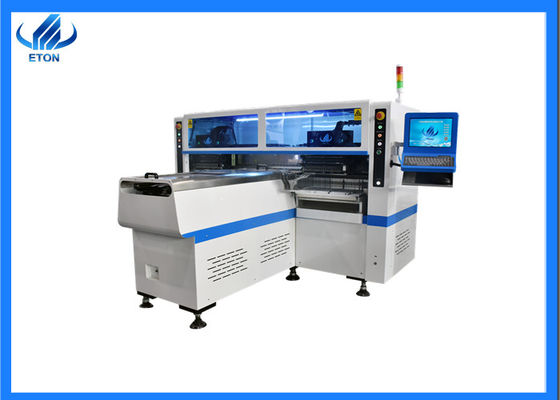

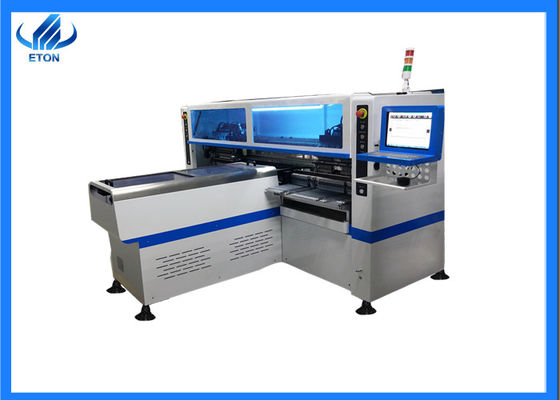

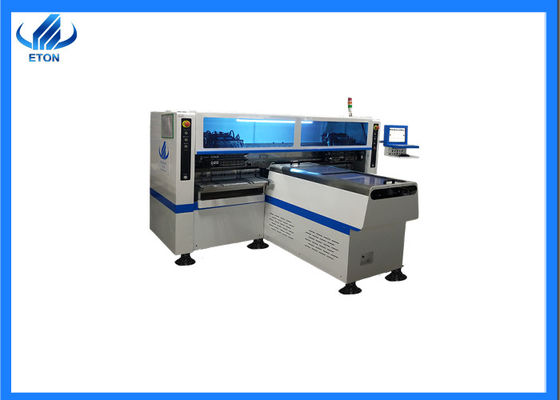

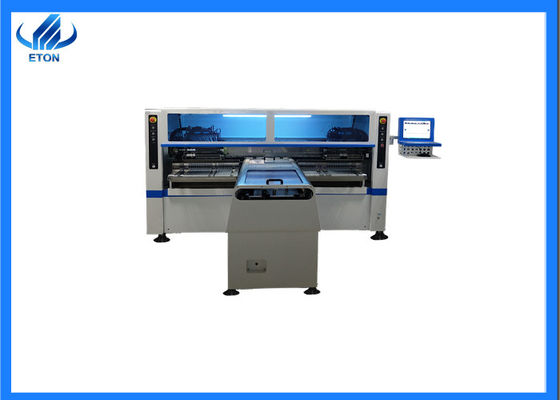

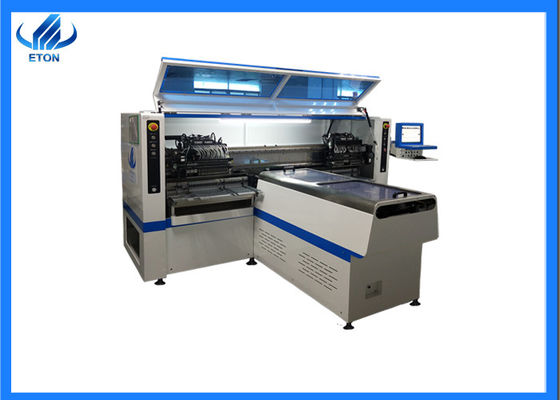

HT-X9 is dual-arm magnetic levitation LED high speed pick and place machine.the capacity reach 200000CPH.It is Suitable for 0.5M,1M Strip, Tube and Panel Light.it can mount LED 3014/3020/3528/5050 and resistor,capacitors,bridge rectifiers,etc.





smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 0





2.product Technical parameters​  of high speed pick and place machine






Model number HT-T9
Dimension 2450*2100*1550mm
PCB size 250mm*any length
PCB thickness 0.5～1.5mm
PCB clamping adjustable pressure pneumatic
mounting mode group to take and group to mount
system windows 7
display touch screen monitor
input device keyboard,mouse
NO.of camera 5 sets of imported camera
mounting precision ±0.02mm
mounting height <13mm
mounting speed 200000CPH
components space 0.2mm
NO.of feedings station 64pcs
NO.of nozzles 64pcs
power 380AC 50HZ
power consumption 6KW
operating environment 23℃±3℃
conveyor transmission any length
transmission speed >500mm/sec
transmission direction single(left→right,right→left)
transmission mode online drive
position mode optical
Air Force 0.5mpa
electrical control independent research and development by ETON
motion control card module 1set independent research and development by ETON
X.Y axis drive way high-end magnetic linear motor+servo motor
feeding way electric feeder with double motor


smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 1





 3.product features of smt pick and place machine

  • X,Y,Z drive way is high-end magnetic linear motor+servo motor.
  • PCB clamping is adjustable pressure pneumatic.
  • Vision for the flight identification ,mark correction.
  • Electronic feeder feeding system.
  • Non-stop material re-loading function.
  • Auto-optimization after coordinates generated.

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 2



4.Packing & shipping of smt mounter machine




smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 3






5.Company profile



smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 4

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 5



smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 6


smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 7






6.Our  Our certificates and certifications

smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 8





7.our services


smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 9



8. trade show


smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 10

















smd mounting machine high speed pick and place mounter,smt pick and place ,automatic mounter,magnetic linear motor 11







contact
Name:Brynn
Email :Brynn@eton-mounter.com
WeChat:13802252825
Telephone:138 0225 2825













Industry related knowledge



  • Visual alignment system for mounting head of mounting machine.

With the increasing demand of electronic products for small, light, thin and high reliability, only the precise mount of fine spacing components can ensure the reliability of surface assembly mount. To accurately mount fine spacing components, generally consider the following factors.

  • PCB positioning error. in general, the circuit graphics on the PCB do not always correspond to the machining holes and PCB edges that PCB the mechanical positioning, which will lead to mount errors. Furthermore, defects such as distortion, PCB deformation and warpage on the PCB will cause mount error.
  • component centering error. the center line of the component itself does not always correspond to the center line of all leads, so when the mount system uses the mechanical centering claw to center the component, it does not necessarily ensure that the center line of all leads of the component is aligned. In addition, in the packaging container, or in the centering claw clamping centering, the component lead may appear bending, distortion and lap defects, that is, the lead loss coplanarity. These problems will lead to a decrease in mount error and mount reliability. the surface mount is successful when the component lead deviates from the pad by no more than 25% of the lead width, and the allowable deviation is smaller when the lead spacing is narrower.
  • motion error of the machine itself. The mechanical factors affecting the precision of the patch are: the motion accuracy of the X-Y axis of the patch head or the PCB positioning table, the precision of the centering mechanism of the components and the precision of the patch. The visual system becomes an important part of the high precision placement machine.
