Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | O serviço pós-venda forneceu: | Manutenção e serviço de reparações de campo |
---|---|---|---|
Tamanho do PWB: | 1200*330mm | Componentes aplicáveis: | lâmpada macia da tira |
Fonte de alimentação: | 380V 50Hz | modo da montagem: | Grupo que toma e tomada do grupo |
Realçar: | 34 cabeças escolhem e colocam a máquina,17000CPH escolhem e colocam a máquina,Luz de tira flexível Mounter do diodo emissor de luz de HT-F7S |

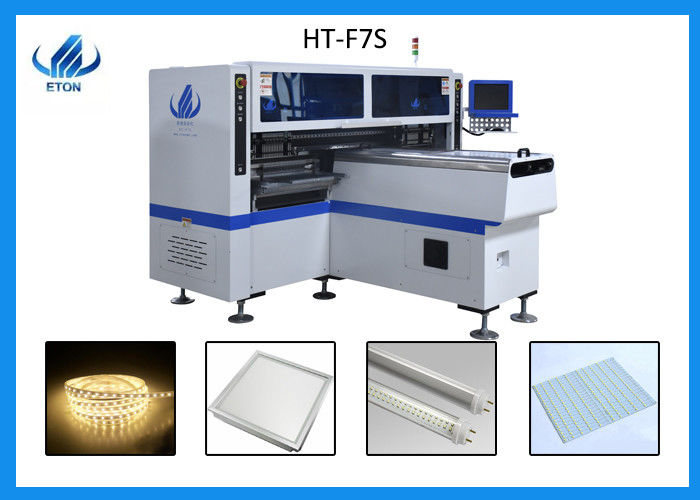

♦34 dirige a luz de tira flexível de alta velocidade do diodo emissor de luz da máquina HT-F7S da picareta e do lugar que faz a máquina
Que é máquina da picareta e do lugar?
A máquina de colocação automática é usada para realizar de alta velocidade, a elevada precisão e a colocação automática dos componentes. É o equipamento o mais crítico e o mais complexo na produção inteira de SMT. A máquina da colocação é realmente um robô industrial da precisão. Com as funções da absorção-deslocamento-posicionar-colocação, sem danificar os componentes e a placa de circuito impresso, realiza a montagem rápida e exata de componentes de SMC/SMD às posições especificadas da almofada sobre a placa do PWB.
Componentes do processo de SMT
Impressão da pasta da solda (impressão) da tela - soldar-limpeza-inspeção-reparo do dispensar-montagem-curar-reflow
Algumas introduções detalhadas sobre a máquina de alta velocidade HT-F7S
Características do ♦:
(1). Motor linear magnético e servo motor, mais precisão, mais rápida, mais estável.
(2). Alimentando o componente de falta automaticamente, mais inteligente e para salvar o trabalho
(3). Alimentador elétrico estável (motor, mais estáveis dobro)
(4). 34 cabeças, a parte A e o parte b podem ser montados separadamente. O alcance 150000~170000CPH da capacidade.
Capacidade IPC9850: velocidade a melhor 15000-17000CPH (microplaquetas pela hora)
Primeiro número de patente global:
ZL 201120237740.9/ZL 201120334606.0/ZL 201220178869,1/
ZL 20122 0415505.0/ZL 2012 2 0415044.7/ZL 20122 0415356.8/ZL 20122 0412061,0
Aplicação do ♦:
(1). Aplique à placa clara dura do diodo emissor de luz de 0.6m, de 0.9m, de 1.2m (0~1.2m) e à tira do diodo emissor de luz (luz) da corda etc.
(2). Aplique à tira flexível do diodo emissor de luz e o tubo da placa, o painel duros etc.
HT-F7S | Parâmetro técnico |
Length*Width*Height | 2700*2450*1530mm |
Largura do comprimento do PWB |
Max: 1200*330mm MINUTO: 50*50mm
|
Espessura do PWB | 0.5~5mm |
Montando o modo | Grupo a tomar e grupo a montar |
No. da câmera | 5 grupos de câmera importada |
Sistema da visão | Alinhamento da visão, correção de Mark |
Montando a precisão | ±0.02mm |
Montando a altura | 15±2mm |
Montando a velocidade | 150000~170000CPH |
Componentes | LED30140/3528/5050/3030/5630/5730/4014/2835 e resistor etc. |
Velocidade dos componentes | 0.2mm |
Estação dos alimentadores | 68PCS |
No. dos bocais | 34PCS |
Controle elétrico | Investigação e desenvolvimento independente por ETON |
Grupo do módulo 1 do cartão de controle do movimento | Investigação e desenvolvimento independente por ETON |
Maneira XY da movimentação da linha central | Motor linear magnético da parte alta e servo motor |
Maneira de alimentação | Alimentador elétrico com motor dobro |
• Sobre nossa empresa:
O grupo in2011 Co. LTD. do equipamento da automatização de Shenzhen ETON, é um fabricante principal da máquina de alta velocidade automática da picareta e do lugar, centrando-se sobre da “o baixo consumo eficiência elevada” na palavra, entrementes ETON é igualmente o fabricante o maior da alto-tecnologia em China com capacidade forte de projeto, de R&D, de fabricação, de vendas e de serviço.
• Certificado da honra:
Eton avançou a tecnologia e a inovação conduz a revolução do mercado rapidamente, e obtém um número de tecnologias da propriedade intelectual, incluindo 9 patentes da invenção, 112 patentes práticas, 12 direitos reservados do software.
• Nossos escritório e fábrica:
Nós temos a pessoa ao redor 50000 o parque industrial da fabricação do medidor quadrado e ao redor 300 na empresa. No mercado, ao redor 80% da grande fábrica do diodo emissor de luz são nosso cliente.
• Exposição:
Nossa empresa participa regularmente em exposições domésticas e estrangeiras. As exposições domésticas incluem Shenzhen, Guangzhou, etc., e as exposições estrangeiras incluem a Índia, Paquistão, Vietname e assim por diante.
FAQ:
Q1: Por que nos escolha?
: Nós adotamos profissional, a eficiência elevada, baixo consumo e especializado na investigação e desenvolvimento, na produção, nas vendas e no serviço da automatização de alta velocidade da máquina de SMT SMT.
Q2: Que é sua data de entrega?
: A data de entrega é aproximadamente 30 dias após o recibo de pagamento.
Q3: Que é a credibilidade de seu tipo?
: Nossa vara da empresa ao negócio sincero, foco em R&D, intenções de fabricação, serviço atencioso, confiança do cliente.
Q4: Que são os produtos principais do diodo emissor de luz fazem nossas máquinas para?
: Há máquinas diferentes em nossa empresa, e as máquinas diferentes aplicam-se às luzes diferentes e aos componentes do diodo emissor de luz. Os produtos que principais nós podemos se aplicar: bulbo, tubo, tira, lâmpada, painel. Abaixo da luz, revérbero, luz de teto. luz da arruela da parede, poder, motorista, lente e assim por diante.
Q5: Está sua relação de software em inglês?
: A relação inglesa e a relação chinesa estão ambos disponíveis.
Q6: A máquina é fácil de operar?
: A máquina é fácil de operar, geralmente 3 a 5 dias onde a formação do funcionamento é bastante.
