Detalhes do produto:
Condições de Pagamento e Envio:
|
Comprimento: | 1200mm | Largura: | 1930mm |
---|---|---|---|
Altura: | 1500mm | Peso total: | 2500kg |
Espessura do PWB: | 0.1-6mm | Montando o modo: | Grupo que escolhe e que coloca separadamente o、 que escolhe separadamente e que coloca separadamente |
Montando a velocidade: | 80000CPH | Estação dos alimentadores de No.of: | 68 |

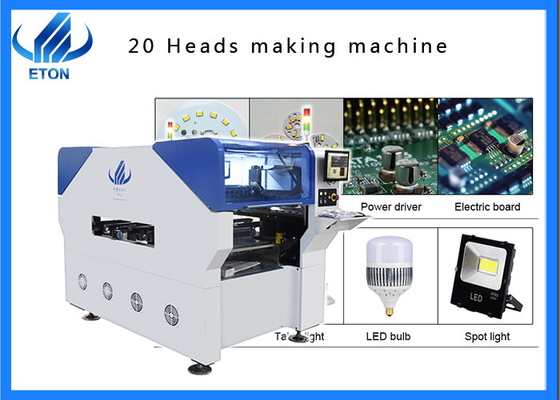

Máquina multifuncional da montagem do diodo emissor de luz do módulo do dobro da elevada precisão AC380V 6KW
Parâmetro técnico
Dimensão | |
comprimento | 1200mm |
largura | 1930mm |
altura | 1500mm |
Peso total | 2500kg |
PWB | |
Largura do comprimento do PWB | Máximo: minuto de 450*300mm (610*300 Não-omnidirectional): 80*80mm |
Espessura do PWB | 0.1-6mm |
Aperto do PWB | Pneumático |
Montando o modo | Colheita do grupo e placingseparate separado que escolhem e para separar a colocação |
O.S | |
sistema | Windows7 |
software | R&D independentemente |
exposição | Monitor do tela táctil |
Dispositivo entrado | Teclado, rato |
Sistema da visão | |
NÃO. Da câmera | 4 PCS |
Reconhecimento exato da imagem | |
Alinhamento da visão, correção de MARK | |
Montando a precisão | ±0.04mm |
Montando a altura | ≦15mm |
Montando a velocidade | 80000 CPH |
Componentes | Diodo emissor de luz, capacitores, resistores, componentes dados forma, etc. |
A velocidade do componente | 0.2mm |
No. da estação dos alimentadores | 64 PCS |
No. dos bocais | 20 PCS |
Poder | C.A. 380V |
Consumo de potência | 6kw |
Ambiente operacional | 23℃±3℃ |
Velocidade da transmissão | >1000mm/sec |
Sentido de transmissão | Único (o left→ direito ou o right→ sairam) |
Modo de transmissão | Movimentação em linha |
Modo da posição | Ótico |
Consumo do gás | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Controle elétrico | Investigação e desenvolvimento independente por ETON |
Grupo do módulo 1 do cartão de controle do movimento | Investigação e desenvolvimento independente por ETON |
X, Y, maneira da movimentação da linha central de Z | Motor linear magnético da parte alta |
Maneira de alimentação | Alimentador elétrico com motor dobro |

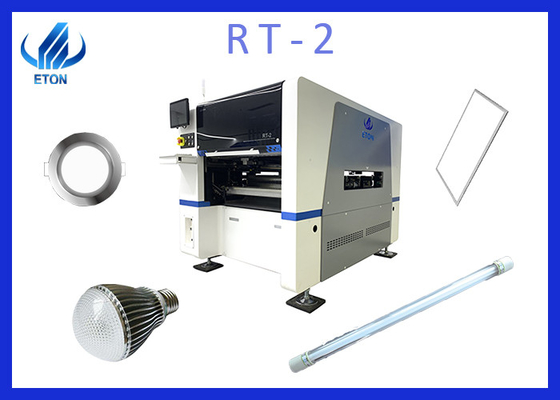

Introdução a R2
o mounter multi-funcional do grupo do duplo-modo 1.Rt-2, a máquina nova é promovido recentemente e o escudo é mais excelente. Adota a levitação magnética da parte alta e o sistema servo para fazer a precisão de montagem mais precisa. A máquina multi-funcional é apropriada para uma variedade de produtos, tais como a lâmpada de painel, o downlight, o bulbo, a movimentação, o projetor, a lâmpada de rua, a tela de exposição, etc.
sistema de alimentação do alimentador 2.Electronic.
identificações do voo do alinhamento 3.Vision, correção de Mark.
4.Auto-optimization após as coordenadas geradas, etc.
O que é um remendo
O diodo emissor de luz de SMD é colado na superfície da placa de circuito, que é apropriada para SMT que processa e solda de reflow. O diodo emissor de luz de SMD resolve os problemas do brilho, do ângulo de visão, do nivelamento, da confiança e da consistência. Comparado com outros dispositivos de empacotamento, tem as vantagens da anti capacidade forte da vibração, da taxa comum do defeito da baixa solda e de boas características de alta frequência. Encapsula mais microplaquetas do diodo emissor de luz em uma área menor e adota o PWB do isqueiro e materiais reflexivos da camada, mostra que a camada reflexiva precisa menos resina de cola Epoxy de ser enchida. Removendo os pinos materiais do aço carbono pesado e reduzindo o tamanho, o peso do produto pode facilmente ser reduzido pela metade, e o volume e o peso são somente aproximadamente 1/10 daquele dos componentes de encaixe tradicionais. Depois que o empacotamento da microplaqueta é adotado, o volume de produtos eletrônicos está reduzido por 40% - por 60%, e pelo peso é reduzido por 60% - 80%, que faz finalmente a aplicação mais perfeita.

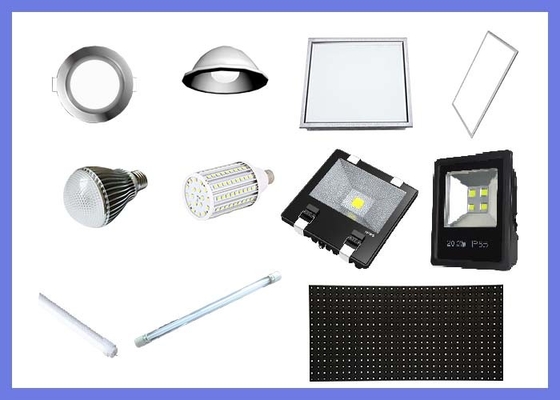

APLICAÇÃO
Mostra da empresa
O equipamento Co. da automatização de Shenzhen ETON, Ltd.was fundou em 2011. É um fornecedor da solução da fabricação e do processo que centra-se sobre a produção do R&D. vendas e serviço de máquinas de alta velocidade da picareta e do lugar de SMT e de periph de SMT equipamento da automatização. A empresa tem a divisão de alta velocidade da máquina da picareta e do lugar de SMT. a pasta da solda da precisão sten a divisão periférica distribuidora do equipamento da divisão do equipamento da precisão da impressora division.high-speed, e da automatização de SMT.
EMBALAGEM
Todas as máquinas são embaladas com vácuo e embalagem de madeira como esse nas imagens. Transporte: --- Nós enviamos a mundial do continente da porcelana usando o correio aéreo pelo EMS, pelo UPS, pelo DHL ou pelo TNT ou como seu pedido para as peças. --- Transporte do mar para a máquina.
FAQ
Q: Como é o treinamento?
: Após ter comprado nossos produtos, você pode enviar seus coordenadores para estudar em nossa fábrica, ou nós podemos enviar nossos coordenadores a yourfactory para treinar seu pessoal para você.
Q: Você tem um certificado da certificação de produto?
: Nossos produtos têm CCC, CE, certificação de SRIA.
Q: Como sobre o serviço da após-venda? Como sobre a garantia?
: Nós temos uma equipe dos coordenadores profissionais para resolver seus problemas. Todas as peças que exigirem o reparo e a substituição são ofcharge livre durante o período de garantia. Nós podemos igualmente fornecê-lo o treinamento e a instalação no local, e o controlo a distância do apoio da máquina, a máquina usa a relação chinesa e inglesa, muito fácil de operar.
