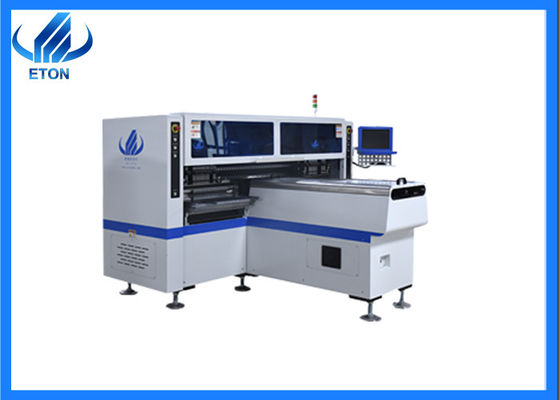

Exposição do tubo 18000CPH que faz a picareta de SMT dos alimentadores das cabeças 68 da máquina 34 e a máquina do lugar
Descrição do produto
| 1. No projeto deste modelo, a fim melhorar a capacidade de produção, 34 bocais da sução e 68 assentos dos alimentadores são projetados. Os braços mecânicos dos dois grupos de elementos da sução movem-se na mesma trilha, fazendo sua capacidade de produção máxima exceder 180000 CPH. |
|
2. Uma placa dos materiais pode ser colada separadamente, ou 2-4 tipos das matérias primas podem ser colados ao mesmo tempo, e os ingredientes podem ser programados de acordo com o projeto do PWB do cliente.
|
|
3. O software de aplicação do mounter é desenvolvido independentemente por ETON. É não somente fácil aprender, mas igualmente pode ser atualizado gratuitamente e garantido para a vida
|
Placa do PWB

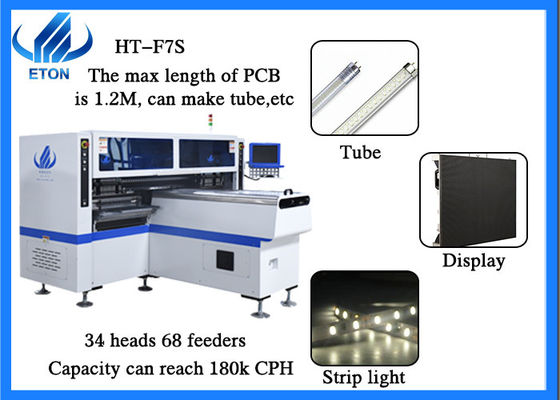

1. A placa do PWB pode ser 1.2m ao mais longo e a largura é 330mm, assim que significa que pode ser instalado em grandes produtos da aplicação, tubo longo, grande lâmpada de painel e assim por diante.
2. Tome-o junto e cole-o junto. Esta tecnologia acelera a velocidade de montagem até certo ponto, mas você pode descansar assegurado que a velocidade está acelerada e a precisão está garantida.
Características
| 1. Com função da correção automática, não há nenhuma necessidade para a monitoração contínua manual, e o RGB pode igualmente ser colado. |
|
2. A posição de montar componentes é projetada sobre a placa do PWB. Não há nenhuma necessidade de esperar sob qualquer proporção de grânulos e de resistores da lâmpada para realizar a único montagem.
|
|
3. Cinco câmeras monitoram-se para assegurar-se de que a marca esteja programada e colada corretamente.
|
Parâmetro
| Espessura do PWB |
0.5-5mm |
| Aperto do PWB |
Pressão ajustável pneumática |
| Câmera de No.of |
5 PCS |
| Repetindo a precisão |
±0.02mm |
| Consumo de potência |
6KW |
| Poder |
380AC50Hz |
| Montando a velocidade |
150000CPH - 180000CPH |
| Espaço dos componentes |
0.5mm |
Etapas específicas da operação da mudança do fio de SMT Mounter
Quando SMT Mounter termina o plano e os conversos atuais da produção a um outro plano de montagem, precisa de mudar a linha para montar um outro produto. Nós devemos reprogram todos os dados do mounter a tempo, para substituir o alimentador, ajustamos a organização do transporte da carcaça e tabela do posicionamento, e para ajustar e substituir a cabeça de montagem para substituir a linha.
1. Reprogram o sistema do mounter: O sistema de Mounter adota geralmente a programação manual e a programação informática. O Mounter baixo da gama adota geralmente a programação de ensino manual, quando a parte alta Mounter puder adotar a programação ativa do computador.
2. Substitua o alimentador do produto original da microplaqueta: A fim reduzir o momento quando o alimentador do mounter é substituído, o método comum é usar o alimentador “de descarregamento” rápido, e o método mais rápido é substituir a estrutura do alimentador, de modo que o alimentador de cada componente no tipo da carcaça do mounter seja instalado em um quadro separado do alimentador para a substituição.
3. Ajuste o mecanismo da transmissão e tabela do posicionamento do mounter: Quando o tamanho da carcaça substituída é diferente daquele do dispositivo atual, ajuste a largura da carcaça que posiciona a tabela e o mecanismo de transtorte transportando a carcaça. O mounter pode ser ajustado ativamente sob o controle de programa, e o nível seguinte Mounter pode ser ajustado manualmente.
4.Replace a cabeça de montagem do mounter: Quando o tipo de componentes a ser instalados na carcaça exceder a escala do equipamento da cabeça de montagem, talvez quando o tipo mudanças da carcaça, a cabeça de montagem da máquina de montagem frequentemente for substituído ou ajustado. A maioria de mounters podem ativamente substituir e ajustar a cabeça de montagem sob o controle de programa, quando alguns mounters precisarem de executar manualmente tais operações.
