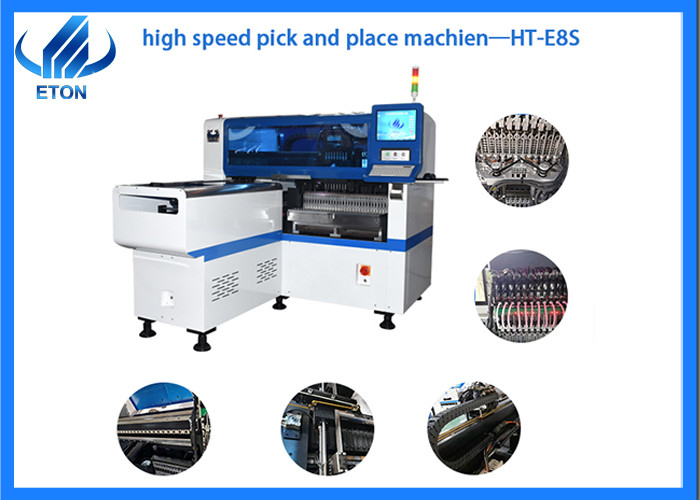

Picareta de SMT da lente das cabeças 45000CPH 12 e máquina de alta velocidade automáticas do lugar
Parâmetro técnico
| Dimensão |
2550mm*1650mm*1550mm |
| Peso total |
1700kg |
| Largura do comprimento do PWB |
1200*500mm-100*100mm |
| Espessura do PWB |
0.5-5mm |
| Maneira de alimentação |
Alimentador elétrico com motor dobro |
| Montando a precisão |
±0.04mm |
| Transmissão do transporte |
Comprimento máximo: 1200mm |
| Velocidade da transmissão |
≤1000mm/sec |
| Espaço componente |
0.2mm |
| Altura componente |
<15mm>
|
| Sentido de transmissão |
Ambo sentido (opção) |
| Não. Da estação dos alimentadores |
Único módulo 28PCS |
| Não. Da cabeça |
Único módulo 12PCS |
| Ambiente operacional |
23℃±3℃ |
| Consumo de potência |
4KW |
| X, Y, maneira da movimentação da linha central de Z |
Motor linear magnético da parte alta e motor do saque |
as características
1. apropriado para uma variedade de produtos: Bulbos do diodo emissor de luz, luz de rua, luz da tabela, abaixo das luzes, do motorista do poder, da placa elétrica, da lente, das telas de exposição e dos produtos lineares, tais como o tubo do diodo emissor de luz, tira flexível
2. a escala dos componentes: as microplaquetas conduzidas, resistor, capacitor, IC, lente, deram forma aos componentes etc.
3. 12 PCS das cabeças, 28 PCS da estação dos alimentadores, montando aceleram a 45000 CPH.
4. sistema de alimentação do alimentador eletrônico, identificação do voo do alinhamento da visão, correção da marca, função de recarregamento material sem parar, auto-otimização após as coordenadas geradas.
5. A estrutura principal é investigação e desenvolvimento independente por ETON, a estrutura e o material é original. e a altura de montagem é ajustável, até 20mm. Pode ser aplicada a muitos componentes altos do DOB e tem uma escala de aplicações mais larga.
6. A linha central de X/Y usa o motor linear magnético da parte alta, que tem uma precisão mais alta e uma velocidade mais rápida. Cada cabeça da linha central de Z é controlada independentemente pelo servo motor para assegurar a montagem exata.
7. Reabastecimento automático: Se há um material que falta ou que joga, pode o material totalmente automático que reabastece para salvar o trabalho.
a linha de produção
para HT-E8S, nós apoiamos geralmente a linha de produção semiautomática, porque é uns custos e um espaço mais flexíveis e mais de salvaguarda.
a linha de produção semiautomática includs 5 máquinas, um grupo de impressora semiautomática do estêncil, dois grupos de transporte do único-trilho, um grupo de picareta e máquina do lugar, um grupo de forno do reflow.
SMT relacionou máquinas
nós apoiamos não somente a máquina da picareta e do lugar, mas para fornecer igualmente e assim por diante o equipamento periférico da automatização de SMT, tal como o carregador, descarregador, impressora do estêncil, transporte, transporte translational, forno do reflow.
Introduciton da empresa
ETON foi estabelecido em 2011 com mais de 10 anos de experiências na máquina de alta velocidade da picareta e do lugar. Nós estamos a uma elevação a maior - fabricante da tecnologia em China com capacidade forte de projeto, fabricação do R&D, sales&services. A estabilidade de alta qualidade” e “alta” da “eficiência elevada” “é ele retira o núcleo da tecnologia de ETON.
Os produtos de ETON são exportados para mais de 20 países e regiões no mundo, tal como Rússia, Coreia do Sul, Turquia, Egito, Brasil, Índia,
etc.
Em China, mais de 80% das grandes fábricas listadas são nossos sócios.
A capacidade de produção forte, ETON tem mais o parque industrial do medidor de 50000 quadrado na província de Jiangxi, capacidade de máquina mais de 50 unidades/mês
133 patentes da invenção e patentes da tecnologia da propriedade, incluindo nós obtivemos 9 patentes da invenção, 112 patentes práticas, 12 direitos reservados do software.
