Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | SMD Chip Mounter, SMT escolhem e colocam a máquina, SMT Chip Mounter | Dimensão (L*W*H): | 1200*1930*1500MM |
|---|---|---|---|
| Peso total: | 2500kg | Largura do comprimento do PWB: | Máximo: minuto de 450*330mm: 80*80mm |
| Espessura do PWB: | 0.1-6MM (gabarito da necessidade de If<0.6mm) | Aperto do PWB: | Pneumático |
| Estação dos alimentadores de No.of: | 64 PCS | Cabeça de No.of: | 20 PCes |
| Montando a velocidade: | 80000 CPH | Largura da fita: | 24mm, 8mm, 12mm |
| Realçar: | Picareta do smt da exposição de diodo emissor de luz e máquina do lugar,iluminando a picareta do smt e a máquina do lugar,Máquina de alta velocidade da picareta 6KW e do lugar |
||

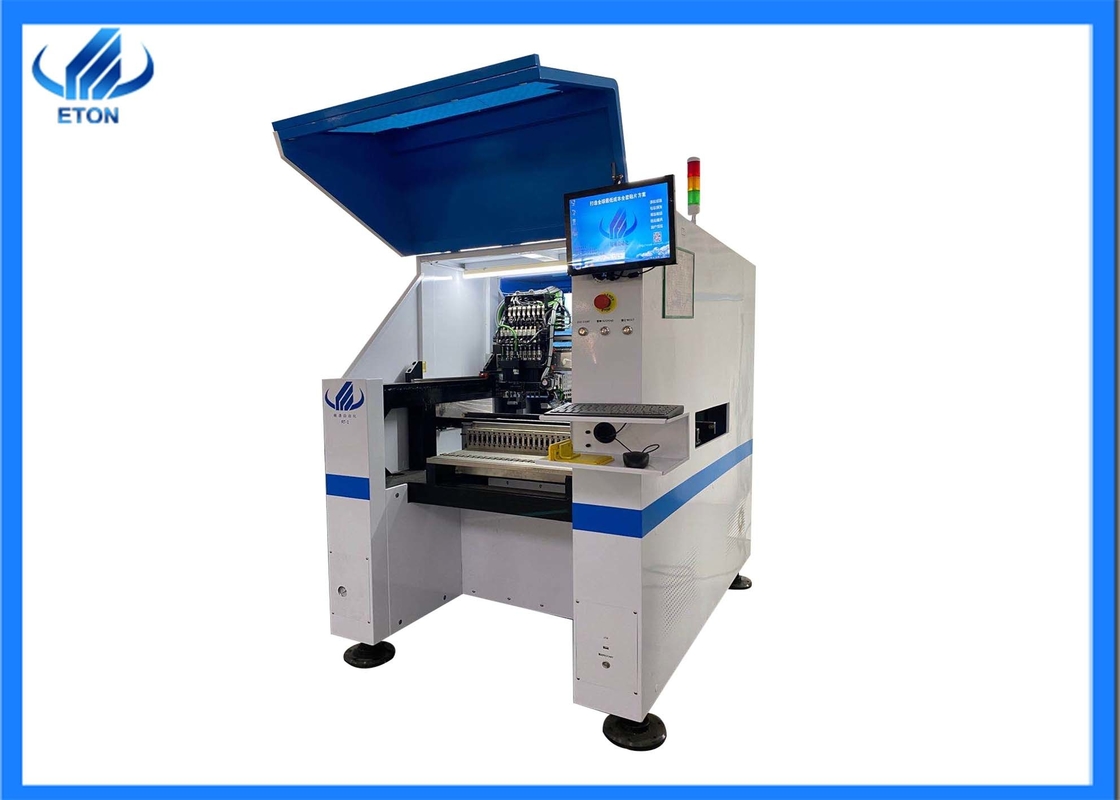

Máquina de alta velocidade 80000CPH da colocação do smt da exposição de diodo emissor de luz
Características principais da máquina
RT-2 pode produzir 2 produtos diferentes ao mesmo tempo com de alta capacidade
RT-2 tem 4sets da câmera para conseguir a identificação do voo e a correção de Mark
RT-2 é equivalente a dois RT-1 e à versão aumentada de RT-1.
RT-2 pode conseguir o grupo para escolher e separar ao lugar, separado para escolher e separar para colocar.
RT-2 pode montar todos os tipos da produção: iluminando-se (bulbos do diodo emissor de luz, tubos, luz de painel, luz de rua, tira flexível), aparelho eletrodoméstico, motorista do poder e assim por diante.
Parâmetro principal da máquina
| Comprimento | 1200mm |
| Largura | 1930mm |
| Altura | 1500mm |
| Peso total | 2500kg |
| Largura do comprimento do PWB |
Lado dobro, trilha dobro: Máximo: minuto de 450*300mm: 80*80mm |
|
Único lado, única trilha: Máximo: minuto de 450*540mm: 80*80mm |
|
| Espessura do PWB | 0.1-6mm (se <0> |
| Não. Da estação dos alimentadores | 64PCS |
| Não. Da cabeça | 20PCS |
| Ambiente operacional | 23℃±3℃ |
| Consumo de potência | 6KW |
| X, Y, maneira da movimentação da linha central de Z | Motor linear magnético da parte alta e motor do saque |
| Maneira de alimentação |
Alimentador elétrico com motor dobro |

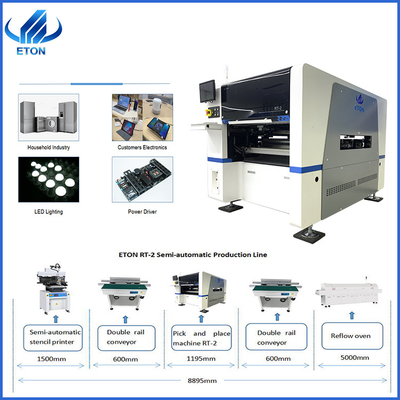

Processo de produção da exposição de diodo emissor de luz
| Processo de produção de SMT | ||
| processo | Etapa. | detalhes |
| Etapa 1 | Impressão da pasta da solda | Opere a impressora do estêncil para imprimir a pasta da solda no PWB |
| Etapa 2 | Montando a peça | A placa do PWB que foi escovada com pasta da solda será enviada à máquina da picareta e do lugar para a montagem automática, e a máquina da picareta e do lugar escolherá automaticamente componentes e lugar no PWB |
| Etapa 3 | Solda de Reflow | A placa do PWB seja montada com componentes é enviada ao forno do reflow, o forno do reflow calor e solda dos componentes com pasta da solda no PWB. |
| Etapa 4 | Testes | Verifique se o PCBA esteja desalihnado ou deslocamento. |
|
Nota: Na linha de produção do smt, a placa do PWB da exposição precisa de ser instalada em dois lados: Um lado é o lado de IC, o outro lado é o lado da microplaqueta do diodo emissor de luz. Durante o processo de instalação, o lado de IC deve ser instalado primeiramente, e então o lado da microplaqueta do diodo emissor de luz deve ser instalado. Consequentemente, a placa do PWB da exposição precisa de ser montada duas vezes e incorporado na solda de reflow duas vezes |
||
FAQ
(1) é duro usar a máquina?
A máquina é muito inteligente e fácil de operar, como o telefone inteligente, o software é feito igualmente por nossa empresa. Aproximadamente 3-5 dias você pode operar-se.
(2) como é o transporte?
Pelo mar, pelo ar e pelo transporte de terra.
(3) podemos nós personalizar a máquina?
Naturalmente, todas nossas máquinas podem ser personalizar.
(4) o que são os termos de pagamento? Que sobre o termo de comércio?
T/T, L/C são APROVADOS. pagamento de 30% adiantado, o equilíbrio antes da expedição. Você pode escolher EXW Shenzhen.
(5) pode você fornecer uma linha inteira solução?
Sim, nós podemos, nós podemos fornecer a linha de SMT e as algumas linhas de produção do diodo emissor de luz.
