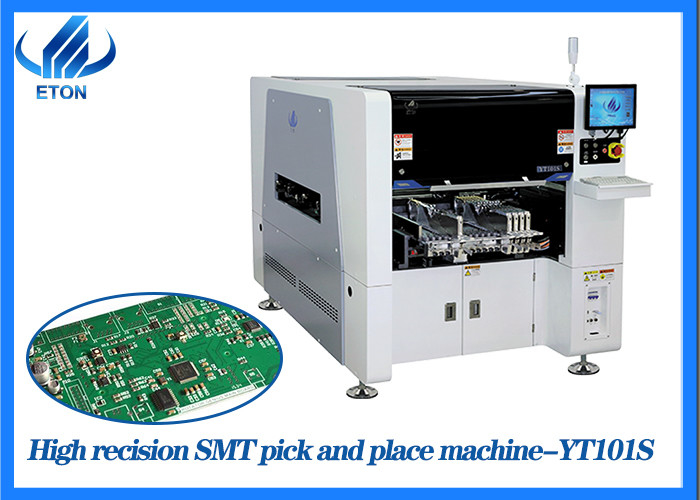

Luz do diodo emissor de luz de 40000CPH 10heads que faz a picareta de SMT e a máquina do lugar
Características
destaques (de 1) máquina
Multi cabeça modular de alta velocidade: Adote a multi cabeça modular de alta velocidade, aplique-a à grande microplaqueta ultra pequena da microplaqueta 0201~40*40mm, uma escala componente mais larga.
Câmera brandnew da visão do voo: Melhore o desempenho do reconhecimento, o tamanho até 40mm*40mmapply a BGA ou o CSP etc.
Dispositivo de detecção do vácuo: Cada cabeça da colocação com função de detecção independente, que melhora a estabilidade do equipamento e a confiança do produto.
capacidade da Ultra-alto-velocidade: Adote o motor linear magnético da parte alta, o sistema servo e a cabeça modular da multi função, a capacidade aumentada por 25% comparado com a máquina tradicional, alcance o melhor 40000 CPH da velocidade da colocação.
(2) produção flexível
Câmera fixa do reconhecimento da visão do voo (opção): Os componentes com tamanho menos de 40*40mm ou altura menos de 20mm podem ser usados à identificação de alta velocidade e da elevada precisão, apoio do alimentador da bandeja de IC (opção).
Alimentador elétrico inteligente: Alimentador elétrico inteligente do carretel de fita da cabeça dobro da série do apoio YT opticamente corrigindo a posição de alimentação do componente, pode conseguir a alimentação estável, exata e de alta velocidade.
(3) confiança alta
Cabeça auto-em desenvolvimento brandnew da colocação da elevada precisão
A câmera de alta velocidade da visão do voo da cabeça da precisão captura a imagem da colocação
em conformidade, melhore a velocidade e a precisão da colocação. A cabeça da colocação para adotar a detecção independente do vácuo, melhora o desempenho da colocação.
Off-line programando, ganhe a época do ciclo da comutação.
Função de aprendizagem inteligente do Al do software e função da otimização automática.
Parâmetro técnico
| modelo |
YT 101S |
| Tamanho do PWB |
Tamanho do max: 500*350mm
Tamanho MÍNIMO: 50*50mm
|
| Espessura do PWB |
0.5-4.5mm |
| Aperto do PWB |
Cilindro que aperta, largura de trilha ajustável |
| trilho |
O trilho 1 é fixado |
| sistema |
Windows 7 |
| software |
R&D independentemente |
| Sistema da gestão de produção MES |
Personalizado (opção) |
| Programação autônoma |
disponível |
| Não. Da câmera |
grupo 2 (câmara digital) |
| Componente principal do reconhecimento da visão do voo |
| Correção da marca da visão alignment+ |
| Precisão da repetição |
±0.02mm |
| Montando a altura |
≦20mm |
| Montando a velocidade |
40000 CPH (velocidade a melhor) |
| Escala dos componentes |
Pacotes mínimos de 0201-40*40mm e IC etc. |
| Poder |
380AC 50HZ 4KW |
| Ambiente da operação |
23℃±3℃ |
| Sentido de transmissão |
Único (de direitas, da direita para a esquerda) |
| Modo de transmissão |
Movimentação em linha |
| Modo da posição |
ótico |
| Consumo do ar |
0.4-0.6mpa () 4-6kgf/cm2) 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independente por ETON |
| Grupo do módulo 1 do cartão de controle do movimento |
| X, Y, maneira da movimentação da linha central de Z |
Servo motor linear magnético da parte alta motor+ |
| Não. Da estação do alimentador |
Estação: 16 PCes, pacotes do carretel de fita 32 PCes |
| Não. Das cabeças |
10 PCes |
| Maneira de alimentação |
Alimentador principal dobro inteligente |
linha de produção completo-automática
clientes
Nossos produtos são exportados para mais de 30 países & regiões
Como Coreia do Sul, Turquia, Egito, Índia, Rússia, América, Brasil, Tunísia, Polônia, Lituânia, África do Sul, Irã, Vietname, Paquistão, Arábia Saudita, Usbequistão, Nigéria, Alemanha, etc.
FAQ:
1.What são os componentes principais a picareta e a máquina do lugar pode montar?
Está disponível para todos os tipos dos componentes, incluindo a microplaqueta do diodo emissor de luz, os resistores, capacitores, IC, deu forma ao componente e assim por diante.
2.Do você para fornecer a linha de produção completa máquina?
Sim, naturalmente. Nós fornecemos a linha de produção inteira máquina, incluindo a máquina da impressora da pasta da solda, o forno do reflow da máquina do transporte, da picareta e do lugar.
3.How sobre o software de funcionamento?
Nosso software é R&D independentemente por nos.
4.Do você para fornecer a personalização pessoal?
Sim, naturalmente. contato o especialista das vendas para personalizar o equipamento para você.
5.If eu não sei operar a máquina o que deve mim fazer?
Não se preocupe sobre ele. Nós forneceremos as instruções detalhadas da operação, e a parte da área fornecerá o coordenador ultramarino ensina a operação de porta-à-porta.
