Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Nome: | máquina da picareta e do lugar |
---|---|---|---|
Dimensão: | 2154*1376*1762mm | Espessura do PWB: | 0.5-4.5mm |
Aperto do PWB: | clampig do cilindro, largura de trilha ajustável | Software: | R&D independentemente |
Não. Da câmera: | 2 grupos | No. das cabeças: | 10 PCes |
Montando a velocidade: | 40000 CPH | ||
Realçar: | Diodo emissor de luz que ilumina a máquina do mounter de SMT,O mounter de SMT faz à máquina 40000 CPH,Windows 7 escolhe e coloca a máquina |

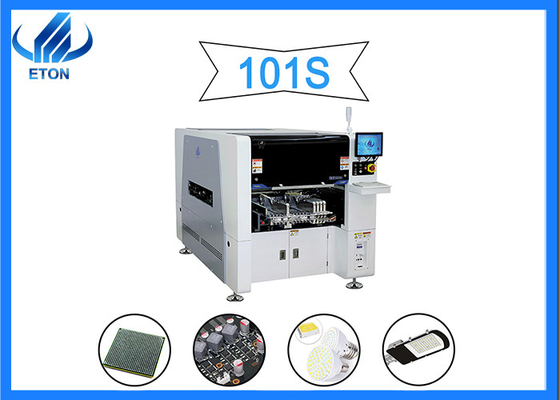

Picareta do PWB 40000 CPH SMT do mounter 500*350mm da iluminação e máquina conduzidas do lugar
Características
picareta do motor linear do Único-módulo e máquina multifuncionais magnéticas do lugar.
Montando componentes: Componentes de LED/capacitors/resistors/IC/shaped/etc.
Tecnologia patenteada exclusiva
Sistema de alimentação do alimentador eletrônico
Identificações do voo do alinhamento da visão, correção de Mark
Auto-otimização após as coordenadas geradas,
Parâmetro técnico
modelo | YT 101S |
Tamanho do PWB |
Tamanho do max: 500*350 milímetro Tamanho MÍNIMO: 50*50 milímetro |
Espessura do PWB | 0.5-4.5 milímetros |
Aperto do PWB | Cilindro que aperta, largura de trilha ajustável |
trilho | O trilho 1 é fixado |
sistema | Windows 7 |
software | R&D independentemente |
Sistema da gestão de produção MES | Personalizado (opção) |
Programação autônoma | disponível |
Não. Da câmera | grupo 2 (câmara digital) |
Componente principal do reconhecimento da visão do voo | |
Correção da marca da visão alignment+ | |
Precisão da repetição | ±0.02 milímetro |
Montando a altura | ≦20milímetros |
Montando a velocidade | 40000 CPH (velocidade a melhor) |
Escala dos componentes | Pacotes mínimos de 0201-40*40 milímetro e IC etc. |
Poder | C.A. 380 50 HERTZ 4 QUILOWATTS |
Ambiente da operação | 23℃±3℃ |
Sentido de transmissão | Único (de direitas, da direita para a esquerda) |
Modo de transmissão | Movimentação em linha |
Modo da posição | ótico |
Consumo do ar | 0.4-0.6 kgf 4-6 do mpa ()/cm2) de 150N/min |
Controle elétrico | Investigação e desenvolvimento independente por ETON |
Grupo do módulo 1 do cartão de controle do movimento | |
X, Y, maneira da movimentação da linha central de Z | Servo motor linear magnético da parte alta motor+ |
Não. Da estação do alimentador | Estação: 16 PCes, pacotes do carretel de fita 32 PCes |
Não. Das cabeças | 10 PCes |
Maneira de alimentação | Alimentador principal dobro inteligente |
aplicações e componentes
YT101S é uma picareta da multi-função e a máquina do lugar, aplica o tamanho do PWB: Máximo: 500*350 milímetro
Produtos da aplicação: O bulbo do diodo emissor de luz, bulbo do DOB, motorista do poder, luz de rua, abaixo da luz, luz do ponto, projetor, luz de teto, luz de painel, conduziu a exposição, aparelho eletrodoméstico e assim por diante.
componentes: Os pacotes mínimos de 0201-40*40mm e a microplaqueta 2835/3528/5050/3014/3020/5730/5630 do diodo emissor de luz, capacitor eletrolítico, indutância, IC, diodo, anel da resistência, resistor, terminal, transformador, deram forma aos componentes etc.
Linha de produção semiautomática
Nós somos o fabricante superior da máquina de SMT e equipamento periférico em China, e nós fornecemos a linha de produção inteira solução de SMT. Para a linha de produção semiautomática, inclui a impressora do estêncil, máquina da picareta e do lugar, transporte e forno semiautomáticos do reflow.
Vantagens da empresa
1. 52000m2 parque industrial, 7 construções, 500 pessoais
2,133 invention&software&practical
3.software e R&D das partes fundamentais independentemente, para promover livremente a vida inteira
as máquinas de 3 séries, aplicam-se para todos os tipos da exigência
4. proporcione a solução e o serviço inteiros de SMT
o escritório 5.oversea e os coordenadores fornecem livremente a porta da instalação e do treinamento à porta.
