Detalhes do produto:
Condições de Pagamento e Envio:
|
Comprimento: | 2788mm | Largura: | 1686mm |
---|---|---|---|
Altura: | 1375mm | Peso total: | 1700kg |
Espessura do PWB: | 0.5-4.5mm | Sistema: | Windows7 |
Estação do alimentador de No.of: | 32pcs | No. das cabeças: | 20pcs |
Realçar: | máquina da montagem de 80k CPH SMT,Máquina da montagem de SMT da câmera de Mark,Máquina de Windows7 SMT Mounter |

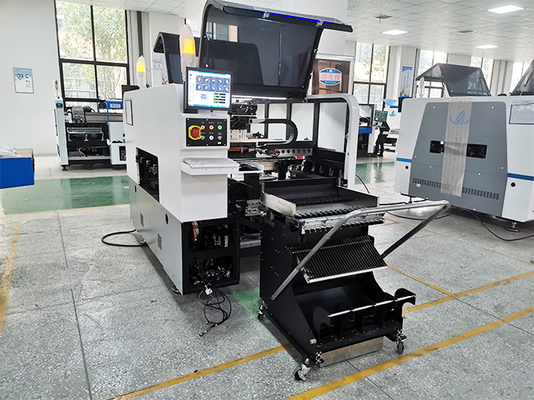

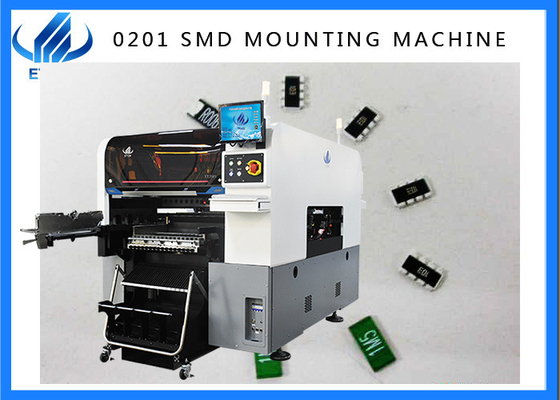

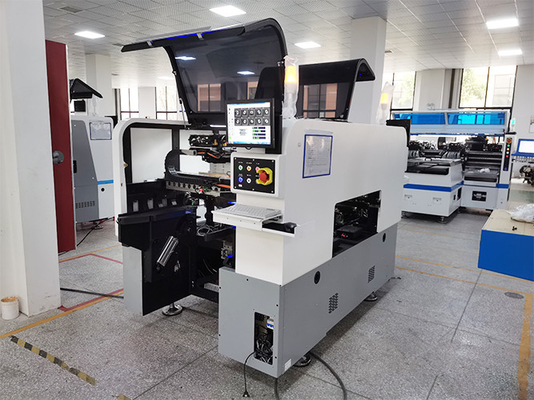

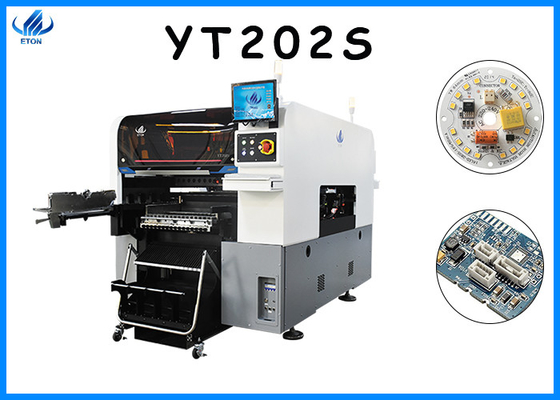

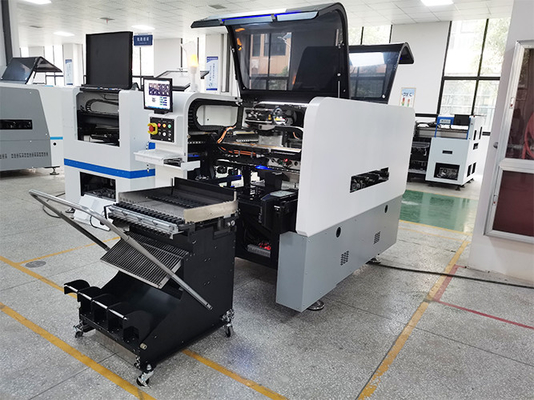

Máquina de 80000CPH SMT apropriada para a indústria eletrônica inteira 0201-40*40mm
Característica
1. Universal de alta velocidade integrado montando a cabeça: o universal de alta velocidade integrado montando a cabeça pode corresponder à microplaqueta ultra-pequena de 0201 aos grandes componentes de 40*40mm, com uma grande escala correspondente
2. Câmera fixa nova do reconhecimento do voo: melhore o desempenho do reconhecimento, expanda o tamanho de componentes de montagem de alta velocidade a 40*40mm, e reconheça disposições da grade da bola tais como BGA ou CSP
3. Câmera do reconhecimento ótico: Câmera de Mark: sistema de reconhecimento da câmera da marca da elevada precisão, usando o reconhecimento da iluminação de 3 cores
Câmera fixa do reconhecimento do voo: recolha rapidamente imagens múltiplas da cabeça ao mesmo tempo através da câmera de alta velocidade do reconhecimento do voo, realize a calibração visual da posição de imagem componente, da correção do alinhamento, e da altura ajustável da fonte luminosa
4. Alimentador
Trole do alimentador: a estação do trole bilateral do alimentador é 32pcs, que pode guardar 64 bandejas de materiais. De acordo com as necessidades do produto, o trole do alimentador e a trouxa de IC podem ser comutados livremente. O trole pode ser mudado em um modo do toque para minimizar o tempo da mudança
Alimentador inteligente da cabeça dobro: apoia o alimentador inteligente da cabeça dobro universal da série de YT. Ao absorver componentes, absorve componentes exatamente com o sistema ótico para realizar a alimentação estável, de alta velocidade e exata
Trouxa de IC: apoia as páletes da multi-camada (trouxa de IC), que podem ser instaladas alternadamente com o trole do alimentador rapidamente e facilmente
5. PWB
Trilho dobro da cabeça dobro: 20 cabeças, dois trilhos, que podem produzir dois produtos diferentes ao mesmo tempo. Quando uma que monta cabeça as paradas que trabalham, a outro não for afetada
Tamanho máximo: 500*450mm (único PWB)
500*300mm (PWB do dobro)
Tamanho mínimo: 50*50mm
Parâmetro
Sized* do 板尺寸 /PCB do PWB W) | tamanho máximo do 最大尺寸: tamanho mínimo do 最小尺寸 do 双板 500mm*300mm do 单板 500mm*450mm (único PWB) (PWB do dobro): 50mm*50mm |
Espessura do 板厚度 /PCB do PWB | 0.5-4.5mm |
Aperto do 板固定方法 /PCB do PWB | 气缸夹板, 轨道宽度可调 /Cylinder que aperta, largura de trilha ajustável |
定轨方式 /Rail | 双轨双臂 (1 trilho)/2, 2 pórtico do 轨为固定轨道 do 轨 4 (o trilho 1,4 é o trilho fixado) |
系统 /System | Windows 7 |
软件 /Software | 自主研发/R&D independentemente |
sistema da gestão MES do 系统 /Production do 生产管理 MES | 提供要求定制) (do 选配项/personalizado (opção) |
programação do 离线编程 /Offline | W/Available |
相机数量 /No. da câmera | 4 套/4 grupos (câmara digital do 数字相机) |
reconhecimento da câmera da visão do 固定飞拍识别元器件 /Bottom | |
correção do 校正 /Vision alignment+Mark do 视觉对位 +MARK | |
precisão do 重复精度 /Repeat | ± 0.02mm |
altura do 贴片高度 /Mounting | w20mm |
velocidade do 贴片速度 /Mounting | 80000CPH (本公司最优条件下) (velocidade a melhor) |
escala do 贴装零件范围 /Components |
0201 背包料 de IC do 封装料及 do 〜 40*40mm Pacotes do carretel de fita do minuto 0201 ~40*40mm e de bandeja de IC alimentador etc. |
使用电源及功率 /Power | 380AC 50HZ 6KW |
ambiente do 使用环境 /Operating | 23°C 土 3°C |
sentido ansmission do 传输方向 /T do “ | 标准 (单向) /Standard: Único sentido |
modo do 传送方式 /Transmission | movimentação do 在线 /Online |
modo do 定位方式 /Position | 光学 /Optical |
consumo do 耗气量 /Ai “ | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
controle do 电气控制 /Electrical | Investigação e desenvolvimento do 自主研发 /Independent de ETON por ETON |
grupo do módulo 1 do cartão de controle do 套 /Motion do 运动控制卡模块 1 | Investigação e desenvolvimento do 自主研发 /Independent de ETON por ETON |
轴驱动方式 /X de XYZ, Y, maneira da movimentação da linha central de Z | motor magnético do motor linear +Servo do 高端磁悬浮电机 + do 伺服电机 /High-end |
可放置送料器数 >/No. da estação do alimentador | 双边送料器台车站位 32PCS, 盘 do 可装物料 64 (单边送料器台车站位 16PCS, 盘 do 可装物料 32), 背包可自由切换 de IC do 根据产品需要送料器台车与 (背包选配)/entalhe dobro 32PCS do carro do embarcadouro do lado, pacotes do carretel de fita: 64PCS (único entalhe 16PCS do carro do embarcadouro do lado, pacotes do carretel de fita: 32PCS), livremente comutando entre o acoplamento do alimentador da bandeja do feederdC do carro e da bandeja de IC: Opção) |
吸嘴安装数 m/No. das cabeças | lado do 双边 20PCS (单边 10PCS) /Double: 20pcs (único lado: 10pcs) |
maneira do 送料方式 /Feeding | alimentador principal do dobro do 双头智能送料器 /Intelligent |
O que é SMT
SMT é uma tecnologia de superfície da montagem, que seja a tecnologia e o processo os mais populares na indústria do conjunto eletrônico presentemente. A microplaqueta de SMT refere a abreviatura de uma série de processos tecnologicos processada com base no PWB.
Outras máquinas
Nós fornecemos não somente mounters da microplaqueta, mas máquinas igualmente de carregamento, estações de ancoragem, máquinas de impressão, solda de reflow, máquinas de transferência, AOI, SPI, raio X, descarregando máquinas, etc.
FAQ
Q: Como seus produtos são empacotados?
: Todas as máquinas são embaladas com vácuo e embalagem de madeira como esse nas imagens.
Q: Eu gostaria de saber suas máquinas são transportadas?
: Nós enviamos a mundial do continente da porcelana usando o correio aéreo pelo EMS, pelo UPS, pelo DHL ou pelo TNT ou como seu pedido para as peças. --- Transporte do mar para a máquina.
Q: Que são suas vantagens sobre outras empresas?
: Como um tipo principal global do mounter de alta velocidade fotoelétrico e uma empresa pioneira de SMT Mounter em China, os produtos de ETON são exportados para mais de 20 países e regiões tais como Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil e Irã. Desenvolveu independentemente patentes tecnologicos da invenção do mundo as primeiras e as tecnologias proprietárias, incluindo 9 patentes da invenção, 12 direitos reservados do software e 112 patentes práticas. Ganhou sucessivamente os títulos de “da empresa alta da tecnologia Shenzhen - empresa da tecnologia”, “Guangdong alto -”, “de alto nacional - empresa da tecnologia” e de “Shenzhen famoso”
