Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome: | máquina da picareta e do lugar | Garantia: | 1 ano |
---|---|---|---|
Montando a velocidade: | 500000CPH | Cabeça de No.of: | 136 PCS |
Alimentadores de NO.of: | 136 PCS | Câmera de No.of: | 10 grupos |
Realçar: | Picareta de SMT do módulo e máquina dobro do lugar,Máquina leve de néon da montagem de SMT,máquina de néon da montagem de SMT da tira |
Nenhuma máquina de néon da picareta e do lugar de SMT da luz de tira do fio com cabeças dobro do módulo 136 136 alimentadores
Descrição do produto

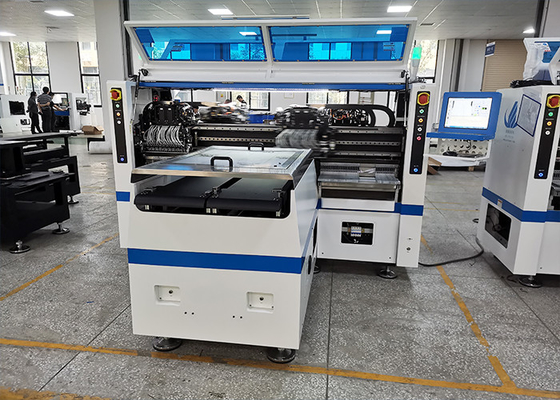

A máquina da montagem da tira do diodo emissor de luz de T9-2S, esta é o estilo do projeto de nossa empresa, o azul e a cor branca do fundo fá-lo sentir liso na aparência.
T9-2S é a máquina da nossa empresa usou-se especialmente para produzir tiras claras flexíveis do diodo emissor de luz, que igualmente significa que contanto que for tiras da luz do diodo emissor de luz, ele pode ser produzido não importa o que o comprimento ele é.
Nossa máquina pode produzir tiras claras flexíveis de todo o comprimento, nenhuma matéria que é 5m, 10m, 50m, 100m, e não há nenhum problema se você quer produzir 200m ou mais longo.
Porque a primeira razão é que o comprimento da placa do PWB de nossa máquina é 250mm* todo o comprimento.
Deve-se notar esses 250mm está a uma largura aqui, que esteja a uma largura padrão da indústria da lâmpada do diodo emissor de luz
Deixe-nos continuar a compreender esta máquina. Seu comprimento é 3454mm, sua largura é 3035mm, sua altura é 1777mm, e seu peso total é 3100kg. De fato, como uma máquina, este é igualmente um relativamente de grande volume.
Isto é porque esta máquina é projetada com dois módulos. Como eu mencionei antes, porque a placa do PWB é muito simples fazer tiras da luz do diodo emissor de luz, a velocidade da produção transformou-se um fator muito crítico. Eis porque nós fizemos dois módulos para T9-2S, para aumentar apenas sua capacidade de produção. A capacidade de produção ideal desta máquina pode alcançar 500000CPH.
O primeiro é a estrutura do duplo-módulo, que o faz muito mais na cabeça do que outras máquinas, que é o que nós chamamos “carregado ganhar”, maximizando a vantagem do talento.
O número de cabeças em um módulo alcançou 68PCS, assim que o T9-2S dos dois módulos tem um total de 136 cabeças, que seja o segredo de sua capacidade de produção rápida super.
Parâmetro
Tamanho do PWB (Width*Length) | 250 (± 10) comprimentos mm*Any |
Espessura do PWB | 0,1 -0.5mm |
Aperto do PWB | Limpe a adsorção, cilindro que aperta, largura de trilha ajustável |
Montando a maneira | Colheita do grupo e colocação do grupo |
Precisão da repetição | ±0.05mm |
Escala dos componentes | LED3014/3020/2835/5050 e resistor, capacitores, retificadores de ponte etc. |
Modo da posição | Ótico |
Cabeça de No.of | Lado dobro: 136PCS (único lado: 68PCS) |
Detecção de SMT
Nas luzes do diodo emissor de luz que fazem a produção de máquina, além do que a inspeção visual manual, os defeitos no processo de produção podem igualmente ser detectados por máquinas, tais como a inspeção ótica de AOI.
A máquina faz a varredura automaticamente do PWB através de uma câmera, captura imagens, e compara as junções testadas da solda com os parâmetros qualificados no banco de dados. E após o processamento de imagens, inspecione os defeitos no PWB e na exposição/para marcar os defeitos através da exposição, ou marque-os automaticamente para fora para o reparo. Adota tecnologia de alta velocidade, da elevada precisão da visão de processamento para detectar automaticamente vários erros da instalação e defeitos de solda na placa do PWB. O PWB embarca a escala das placas do alto densidade do fino-passo às grandes placas de baixa densidade, fornecendo in-line soluções da inspeção para melhorar a eficiência da produção e soldando a qualidade.
A inspeção ótica automatizada (AOI) reduzirá defeitos e encontrará e eliminará erros cedo no processo de conjunto para bom controle de processos. A detecção atempada de defeitos evitará enviar PCBs mau às fases subsequentes do conjunto, e reduzirá custos do reparo e evitá-los-á desfazer-se de placas não-reparáveis.
