Detalhes do produto:
Condições de Pagamento e Envio:
|
| Modelo: | YT101s | Dimensão (l*w*h): | 2154*1376*1762 (milímetro) |
|---|---|---|---|
| Peso total: | 1700kg | Câmera de No.of: | 2 grupos |
| Altura de Mouting: | <> | Velocidade de Mouting: | 40000CPH |
| Cabeças de No.of: | 10pcs | Estação dos alimentadores de No.of: | 32pcs |
| Realçar: | Exposição de diodo emissor de luz dos alimentadores 32PCS que faz a máquina,Linha exposição de SMT de diodo emissor de luz que faz a máquina,A linha de SMT conduziu a tela que faz a máquina |
||

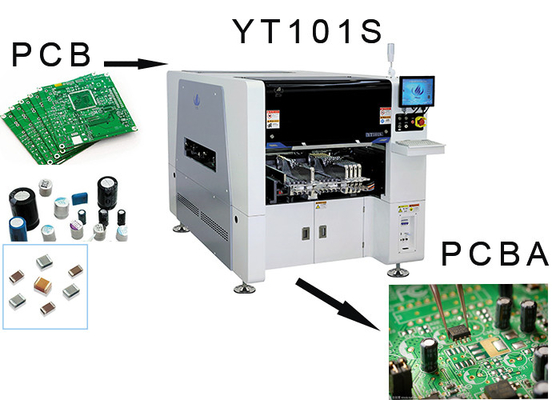

Tela de exposição que faz a linha de SMT da máquina

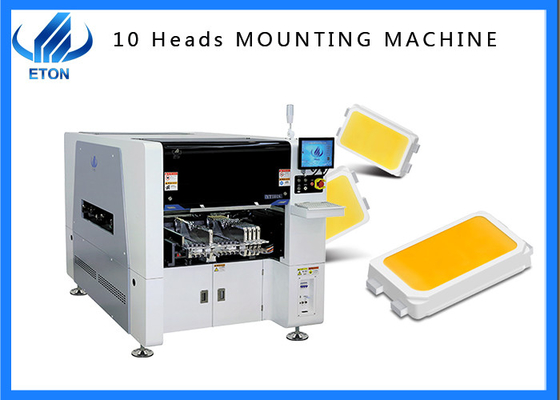

Vantagens de Yt101s
1. Se você quer produzir a tela de exposição, recomende-me por favor a máquina. Se você quer produzir a tela de exposição, nós temos a série a mais atrasada da glória. Nós recomendamos-lhe yt101s. O tamanho máximo do PWB apropriado para yt101s é 500mm*350mm
A espessura da placa do PWB alcança 0.5-4.5mm, que é apropriada para uns produtos mais precisos. Porque a tela de exposição tem exigências altas para a precisão, yt101s apenas cumpre esta exigência
2. Que é a razão para a precisão alta de yt101s? A câmera fixa da identificação do voo usada por yt101s pode identificar componentes com tamanho menos de 40*40mm ou altura menos de 20mm com alta velocidade e elevada precisão. O quadro do apoio da bandeja de IC é Yt101s opcional tem 10 cabeças, e cada cabeça é controlada por um servo motor independente. Os machados de X e de Y adotam o motor linear, que fazem a precisão de montagem mais altamente, a velocidade mais rapidamente, a vida útil mais por muito tempo, o estábulo da produção, e os custos de gastos de fabricação mais altamente
3. Sobre os produtos que nós fornecemos, nós forneça a linha inteira equipamento de SMT, por exemplo; Máquina de carga, estação de ancoragem, solda de reflow, máquina imprimindo, transplanter, AOI, SPI, descarregando a máquina, etc.
4. Sobre as diferenças e as vantagens entre a linha de produção semiautomática e a linha de produção completo-automática, a linha de produção semiautomática é barata, cobre menos área, e exige um pouco de mais trabalho, exige geralmente 2-3 pessoas. A linha de produção automática completa exige um local maior, e o preço é mais caro do que a linha de produção semiautomática. Se você é especializado, uma pessoa é bastante, e a eficiência da produção é mais rápida do que a linha de produção semiautomática para a produção de tela de exposição, porque a instalação da tela de exposição exige a elevada precisão, ele escolhe geralmente a linha de produção completo-automática
Parâmetro
| 型号/modelo | YT101S |
| 线路板 /PCB | |
| Tamanho do 板尺寸 /PCB do PWB (L* W) |
tamanho máximo do 最大尺寸: 500mm*350mm tamanho mínimo do 最小尺守: 50mm*50mm |
| Espessura do 板厚度 /PCB do PWB | 0.5-4.5mm |
| Aperto do 板固定方法 /PCB do PWB | 气缸夹板, 轨道宽度可调 /Cylinder que aperta, largura de trilha ajustável |
| 定轨方式 /Rail | 1 轨固定/trilho 1 é fixado |
| 系统 /System | Windows 7 |
| mercadorias do 软件 /Soft | 自主研发 /R&D independentemente |
| sistema da gestão MES do 系统 /Production do 生产管理 MES | 提供要求定制 (选配项) /Customized (opção) |
| programação do 离线编程 /Offline | 有 /Available |
| 相机数量 /No. da câmera | 2 套/2 grupos (câmara digital do 数字相机) |
| componente do reconhecimento da visão do voo do 头部飞拍识别元器件 /Head | |
| correção do 校正 /Vision alignment+Mark do 视觉对位 +MARK | |
| precisão do 重复精度 /Repeat | ±0.02mm |
| altura do 贴片高度 /Mounting | w20mm |
| velocidade do 贴片速度 /Mounting | 40000CPH (本公司最优条件下) (velocidade a melhor) |
| escala do 贴装零件范围 /Components | 0201 pacotes do 料 /Min 0201 ~40*40mm de IC do 封装料及 de ~40*40mm e IC etc. |
| 使用电源 /Power | 380AC 50HZ 4KW |
| ambiente do 使用环境 /Operating | 23°C±3°C |
| sentido do 传输方向 /Transmission | 单向 (左 — 右或右一左) /Single (left->right ou right->left) |
| modo do 传送方式 /Transmission | movimentação do 在线 /Online |
| modo do 定位方式 /Position | 光学 /Optica I |
| consumo do 耗气量 /Ai “ | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| controle do 电气控制 /Electrical | Investigação e desenvolvimento do 自主研发 /Independent de ETON por ETON |
| grupo do módulo 1 do cartão de controle do 套 /Motion do 运动控制卡模块 1 | Investigação e desenvolvimento do 自主研发 /Independent de ETON por ETON |
| 轴驱动方式 /X de XYZ, Y, maneira da movimentação da linha central de Z | 高端磁悬浮电机 + 伺服电 tTL/motor linear +Servo da parte alta motor magnético |
| 可放置送料器数 m/No. da estação do alimentador | 站位 16PCS, 盘 /Station do 可装物料 32: 16pcs, enguia da fita de “pacotes 32pcs) |
| 吸嘴安装数 S/No. das cabeças | 10pes |
| maneira do 送料方式 /Feeding | alimentador principal do dobro do 双头智能送料器 /Intelligent |
| 定制 /Customized | colocação 2M do 米 /Customized do 定制分段贴装 2 secionais |
serviço
Nós proporcionamos serviços gratuitos: serviço de porta-à-porta livre da instalação, serviço livre da substituição para todas as peças danificadas durante o período de garantia, apoio de ensino video em linha 24 horas um o dia, e serviço por toda a vida da atualização de software livre. Nossos escritórios locais e coordenadores na Índia e na Turquia proporcionam serviços muito convenientes.
FAQ
Q: Que é a data de entrega?
Nós entregaremos os bens após o depósito de 30 dias.
Q: O controle elétrico é desenvolvido independentemente?
Sim, o controle elétrico é por nos e tem a tecnologia exclusiva da patente.
Q: São você um fabricante ou a empresa comercial?
fabricante. Nós temos nosso próprio parque industrial
Q: Como é o treinamento?
: Após ter comprado nossos produtos, você pode enviar seus coordenadores para estudar em nossa fábrica, ou nós podemos enviar nossos coordenadores a yourfactory para treinar seu pessoal para você.
Q: Você tem um certificado da certificação de produto?
: Nossos produtos têm CCC, CE, certificação de SRIA.
