Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Máquina da montagem de SMT | Garantia: | 1 ano |
|---|---|---|---|
| Comprimento: | 2788mm | Largura: | 1686mm |
| Altura: | 1375mm | Peso total: | 1700kg |

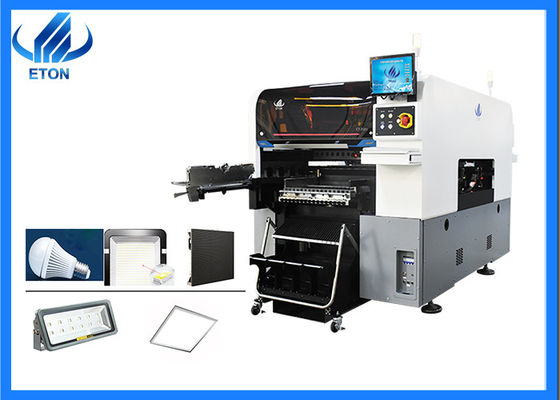

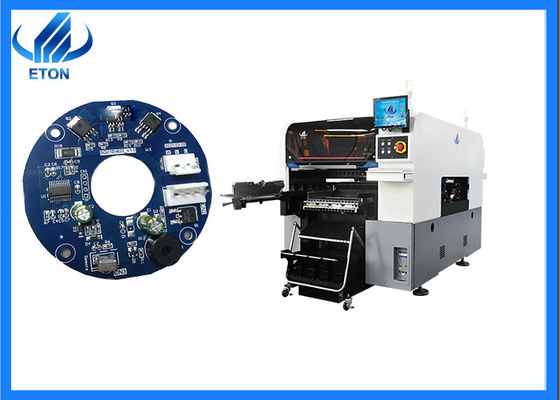

Máquina da montagem de SMT da placa do dirver do PWB para aplicar-se ao produto elétrico e às luzes do diodo emissor de luz
Descrição do produto
| A máquina da colocação de YT202SMT, máquina fácil de usar super da colocação da exposição de diodo emissor de luz, colocação mínima 0201, colocação máxima 20mm, apropriada para componentes complexos tais como BGA, CSP, PLCC e outros materiais de embalagem, além do que luzes simples do diodo emissor de luz, lá é igualmente vários aparelhos eletrodomésticos. |
| Esta máquina é uma máquina da colocação do duplo-módulo, com dois anfitriões em um sistema, que pode independentemente controle cada cabeça da colocação. Uma única cabeça da colocação tem 10 bocais da sução, assim que esta máquina tem um total de 20 bocais da sução, que podem ser simultaneamente em duas placas idênticas do PWB, a capacidade de produção ideal é 80000CPH. |
Característica
| Destaques da máquina | Multi cabeça modular de alta velocidade: Adote a multi cabeça modular de alta velocidade, aplique-à uma escala componente mais larga microplaqueta ultra pequena do 〜 40*40mm da microplaqueta 0201 da grande. |
| Cabeça modular: Eixos de cada módulo 10, altos? velocidade e inteligente com design compacto claro. | |
| Câmera brandnew da visão do voo: Melhore o reconhecimento performance.size até 40mm*40mm, aplique-o a BGA ou a CSP etc. | |
| Dispositivo de detecção do vácuo: Cada cabeça da colocação com função de detecção independente, que melhora a estabilidade do equipamento e o eliability de r do produto. | |
| Produção flexível | Câmera do reconhecimento ótico: Componentes com tamanho menos de 40 * 40mm ou a altura menos de 20mm pode ser usado à identificação de alta velocidade e da elevada precisão |
| Confiança alta |
Cabeça auto-em desenvolvimento brandnew da colocação da elevada precisão. A câmera do reconhecimento de Mark da precisão alta da liga com a câmera fixa da visão do voo, assegura a precisão da colocação. A cabeça da colocação para adotar a detecção independente do vácuo, melhora o desempenho da colocação. Tempo autônomo de programming.save do ciclo da comutação. Função de aprendizagem inteligente do Al do software e função da otimização automática. |
Dispositivo
A máquina modelo da colocação de YT202S SMT é amplamente utilizada:
Primeiramente, sua precisão é muito altamente, o componente o menor de SMD pode estar em 0201, e pode igualmente montar materiais de embalagem de IC da precisão, tais como BGA, CSP, PLCC, etc.
Em segundo, cada bocal independente é controlado por um servo motor independente e pode ser girado em todo o ângulo, assim que qualquer produto eletrônico pode ser montado.
As razões principais para partes de voo no processo da colocação de SMT são como segue:
A espessura componente é ajustada incorretamente. Se a espessura do componente é fina, mas o ajuste no banco de dados está chamado espessura, o bocal da sução está colocado antes que o componente alcance a posição da almofada, e a tabela de X.Y está fixado nos movimentos do PWB em uma alta velocidade, causando o voo com inércia, assim que a espessura componente deve ser ajustada corretamente.
A espessura do PWB é ajustada incorretamente. Se a espessura real do PWB é mais fina, mas o ajuste do banco de dados é mais grosso, os pinos do apoio da máquina da colocação não podem inteiramente levantar o PWB durante o processo de produção, e os componentes podem deixar cair para baixo antes de alcançar a posição da almofada, tendo por resultado as peças de voo.
O warpage do PWB que excede a tolerância da máquina da colocação pode igualmente causar as peças de voo.
FAQ
Q1: Que é a precisão de montagem mínima de seu produto?
: Nossos produtos podem ser divididos em máquinas da multi-função e em máquinas especiais. Os componentes os menores que podem ser unidos a cada máquina são diferentes. Se você quer conhecer mais, você pode contactar-me com a informações de contato na parte inferior. Eu fornecê-lo-ei mais informação sobre SMT Mounter.
Q2: Que é a capacidade ótima de seus produtos?
: O produto real do mounter nesta indústria é calculado conservadoramente para ser 60% da capacidade de produção ótima, mas todo depende do produto que você quer fazer, do projeto do PWB, do tipo componente, da quantidade componente, etc.
