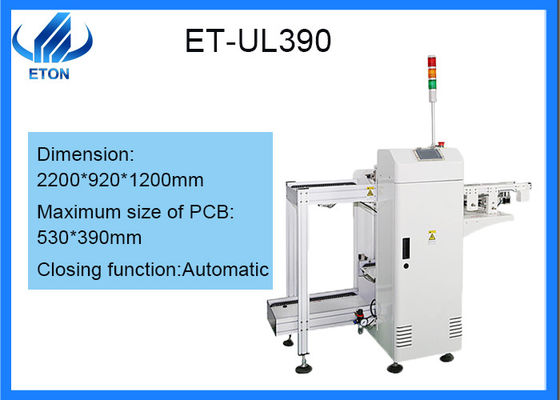

Máquina do carregador da MÁQUINA ET-UL390 de SMT
ESPECIFICAÇÃO
Artigo: Máquina do carregador ET-UL390
Dimensão: L2200*W920*H1200mm
Quadro: Trilho de guia de alumínio especial do perfil e mil tipos especial corrente plástica do pássaro
Elevador: a movimentação do motor do freio de 120W Taiwan usa o parafuso da bola para fazer o compartimento que intensifica e para baixo
Estrutura: Estrutura pneumática da braçadeira
transporte de placa longo do impulso de 0.9M: 1 grupo
Tamanho máximo do PWB: L530*W390
Especificações da caixa do retorno: (L) 535* (W) 460* (H) 565mm
Sentido: Esquerda para a direita/direita para a esquerda
Seleção do passo da plataforma do elevador: 10,20,30,40
Função de fechamento: Automático
Painel de controle da operação: Tela táctil da cor verdadeira de controle de exposição

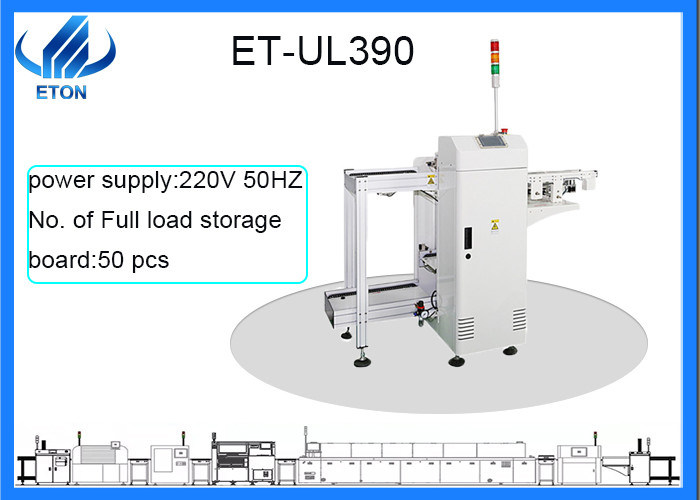

fonte de alimentação: 220V 50HZ
No. da placa do armazenamento da carga máxima: 50 PCes
Características automáticas do disparador:
trabalho do controle 1.microcomputer, o estável e o seguro
os painéis de controle do botão 2.Fuji ou do tela táctil dois a escolher, diálogo homem-máquina são convenientes
3. um número de funções sadias e claras do alarme
4.can usam a caixa material padrão, versatilidade forte, podem colocar três prateleiras materiais
5. de acordo com a espessura do PWB, pode ajustar as prateleiras materiais para cima e para baixo a etapa
mecanismo incorporado da placa de impulso da máquina 6.material
a função de contagem 7.with automática, conveniente para estatísticas de produção, com estrutura de uma comunicação do sinal, pode ser conectada com outras máquinas em linha
Exigências da operação segura:
1. A bota, paga por favor a atenção à música do trabalho, pressão de ar está correta.
- durante a operação da branco-luz, não pressione o botão da emergência a menos que o botão for pressionado em uma emergência.
- é proibido para que um membro do pessoal seja unido a uma máquina frequentemente ou em uma máquina.
- o trole de levantamento, não enrola sua mão o quadro
- atenção para ajustar o afastamento da placa na cremalheira, largamente fácil conduzir para cair a placa, firmemente fácil conduzir à placa de cartão
Pre-bota:
1. poder sobre. Fonte de ar. Gire sobre o interruptor de alimentação.
2. 1,2adjust a categoria da trilha, de modo que seja consistente com a categoria da placa do PCR. Três enviam a área do número de etapa da placa para fora do grupo da compra do ponto da placa
3. grupo da etapa: pressione o botão para selecionar o passo 12342.
ajuste da placa 4.out:
4.1manually ajustam o pushrod no meio do PWB a ser produzido.
4.2make certo a máquina pode enviar à placa lisamente 4.3press a chave branca
4.4press a chave do retorno
