Detalhes do produto:
Condições de Pagamento e Envio:
|
Modelo: | HT-T9 | Comprimento: | 3100mm |
---|---|---|---|
Largura: | 2300mm | Altura: | 1550mm |
Peso total: | 1700kg | Largura do comprimento do PWB: | comprimento 250mm*ang |
Estação dos alimentadores de No.of: | 68PCS | Cabeça de No.of: | 68PCS |

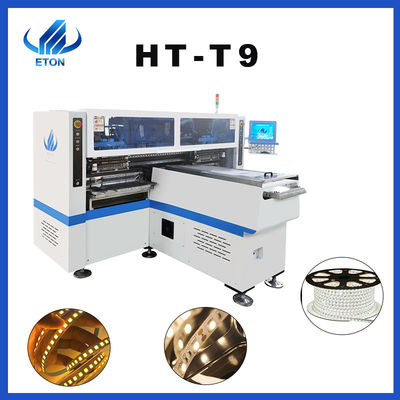

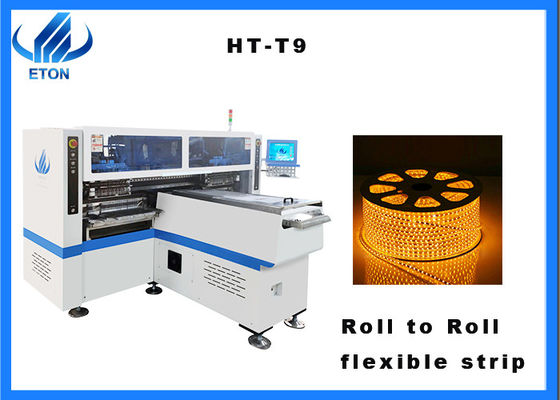

PWB da tira da luz suave 10m que processa a linha de produção produção de SMT da máquina da picareta e do lugar
processo e aplicação de tiras macias da lâmpada de 0.5m, de 1M, de 5m, de 25m, de 50m e de 100m
O processo de produção de tira flexível da luz do diodo emissor de luz, a saber tira da luz de FPC, é como segue:
Processo de produção de tira da lâmpada de FPC
Etapa 1: imprimindo a pasta da solda com a máquina imprimindo semiautomática: primeiramente morno a pasta da solda, a seguir agita-a, e põe-na então uma pequena quantidade sobre a rede de aço da máquina imprimindo. A quantidade é melhor quando a pasta da solda alcança dois terços do raspador quando os avanços de gerencio da lâmina
Etapa 2: colocação da máquina da colocação: coloque o PFC impresso no dispositivo elétrico, envie automaticamente a placa à posição da colocação, e a máquina da colocação coloca exatamente os componentes da colocação na placa do PWB
Etapa 3: detecção manual: verifique a polaridade do diodo emissor de luz na tira do diodo emissor de luz (se haja reverso), se a montagem esteja deslocada, se há procurar um caminho mais curto, e se o valor da resistência está correto.
Etapa 4: solda de reflow: solde os grânulos da lâmpada e o PWB junto com da solda de reflow
Etapa 5: inspeção do produto acabado: é necessário verificar a aparência do produto para ver se há uma soldadura pobre, grânulos da lata, procura um caminho mais curto, etc. Então há a inspeção elétrica a testar se o desempenho elétrico do produto é intacto e se os parâmetros estão corretos
Etapa 6: empacotando, empacotamento manual
Parâmetro
Modelo | HT-T9 |
Dimensão | |
Comprimento | 3100mm |
Largura | 2300mm |
Altura | 1550mm |
Peso total | 1700kg |
PWB | |
Largura do comprimento do PWB | comprimento 250mm*any |
Espessura do PWB | 0.5-1.5mm |
Aperto do PWB | Limpe a adsorção, tala do cilindro, largura de trilha ajustável |
Montando o modo | Grupo que escolhe e que coloca separadamente |
O.S. | |
Sistema | Windows7 |
Software | R&D independentemente |
Exposição | Monitor do tela táctil |
Dispositivo entrado | Teclado, rato |
Sistema da visão | |
No. da câmera | 5 PCS (câmara digital) |
Alinhamento da visão, correção de MARK | |
Repita a montagem da precisão | ±0.02mm (precisão da repetição) |
Montando a altura | ≦5mm |
Montando a velocidade | 200000~250000CPH |
Componentes | Diodo emissor de luz 3014/3020/3528/de 5050 e capacitores, resistores, retificadores de ponte, etc. |
Espaço dos componentes | 0.5mm |
No. da estação dos alimentadores | 68 PCS |
No. da cabeça | 68 PCS |
Poder | 380AC 50 HERTZ |
Conhecimento básico da tira da luz suave do diodo emissor de luz
Tipos comuns do grânulo da lâmpada: 3014/2835/5630/5050, etc.
Série/conexão paralela dos componentes: 1. Os grânulos e os resistores da lâmpada são conectados em série. 2. O modo de conexão dos grânulos da lâmpada na faixa da lâmpada do diodo emissor de luz é conexão misturada, isto é, diversos grânulos da lâmpada são conectados em série em um grupo, e diversos grupos são conectados então paralelamente
Grânulos e resistência da lâmpada: 1:1, 2:1, 3:1, 4:1, 6:1
Tipo da correia da lâmpada: correia da lâmpada da baixa tensão, correia de alta tensão da lâmpada, correia S-dada forma da lâmpada, correia da lâmpada de néon
Número de tiras da lâmpada: 30 lâmpadas, 48 lâmpadas, 60 lâmpadas, 74 lâmpadas, 96 lâmpadas, 144 lâmpadas, 90 lâmpadas, 120 lâmpadas pelo medidor, única fileira e fileiras dobro
Ângulo de iluminação dos componentes: o ângulo de iluminação comum é 120 graus. Maior o ângulo luminoso é, melhor o efeito do astigmatismo é. Contudo, o brilho da luz é reduzido correspondentemente
Temperatura de cor: branco morno (sobre 2200k-3500k)
Branco normal (sobre 4000k-6000k)
Branco frio (acima de 6500k)
Serviço
Período da manutenção 1 ano
Uma garantia do ano, durante a garantia, todas as peças que precisarem de ser reparadas e substituído estará livre
Manutenção da vida do software e do hardware
O software da atualização gratuita, o software é alcance e tornado por ETON, assim que nós apoiamos atualizações inteiras da atualização gratuita da vida
Clientes da visita regularmente e para recolher a informação
Clientes da visita regularmente. Nós atendemos às exposições diferentes em cidades diferentes cada ano, ao mesmo tempo, nós visitaremos clientes locais e apoiaremos nosso serviço e recolheremos o feedback em sugestões do cliente a tempo
Forneça a informação a mais atrasada sobre a tecnologia e o equipamento
Nós damos sugestões profissionais da tecnologia a nossos clientes. E compartilhe da notícia atualizado com nossos clientes
Serviço no local
Nós temos algum local oficial na Índia como Mumbai e Nova Deli, igualmente tem o local em Egito. Turquia que pode proporcionar o serviço oportuno com nossos coordenadores.
De acordo com suas necessidades. o engenheiro chefe dedicado virá a sua fábrica para livre instala e treinando o como operar a máquina.
