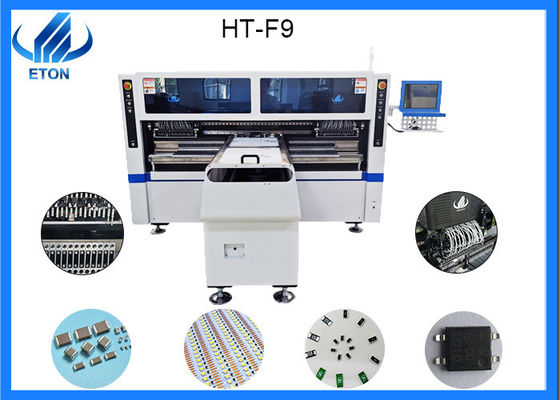

A máquina da montagem de SMT aplica-se à luz conduzida, máquina da montagem aplica-se a 3014,3020,3528,5050 conduzidos, resistor, rectfiers do bridgr

A máquina da montagem de SMT aplica-se à luz conduzida, máquina da montagem aplica-se a 3014,3020,3528,5050 conduzidos, resistor, rectfiers do bridgr

Características

Aplique de 0,9 M, de 1,2 M ao PWB rígido de 0,6 M, e a 0,5 M, tira flexível do diodo emissor de luz de 1 M. Produção com 4 tipos de materiais ao mesmo tempo com de alta capacidade. disponível para a placa com qualquer proporção de microplaqueta e de resistor do diodo emissor de luz.

O modul duplo do braço quatro, 17 bocais para cada parte de montagem, parte A/B/C/D pode ser montado separadamente ou synchronously.

Calibração automaticamente, elevada precisão, disponível para o RGB.

Tecnologia exclusiva da patente: Grupo a tomar e grupo a montar.

Parâmetro técnico

Dimensão: 2700*2300*1550mm

Peso total: 1700kg

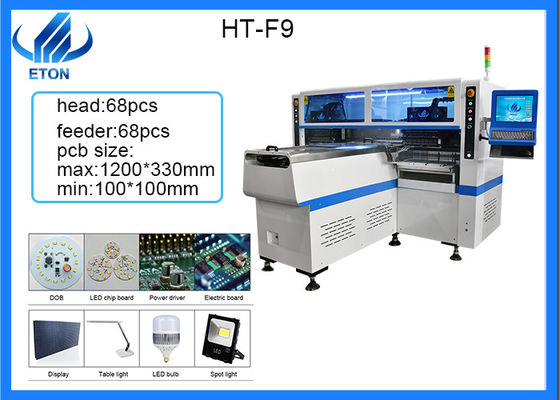

Largura do comprimento do PWB: Máximo: minuto de 1200*330mm: 100*100mm

Espessura do PWB: 0.5-5mm

Aperto do PWB: Pressão ajustável pneumática

Montando o modo: Colheita do grupo e colocação do grupo

Software: R&D independentemente

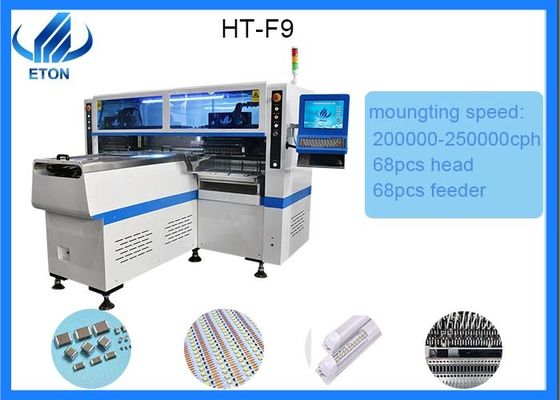

Montando a velocidade: 200000-25000CPH

Repita a montagem da precisão: ±0.02mm (precisão da repetição)

Montando a altura: ≦5mm

Componentes: Diodo emissor de luz 3014/3020/3528/de 5050 e capacitores, resistores, retificadores de ponte, etc.

Câmera de No.of: 5pcs

Comsumption do poder: 6KW

Cabeça de No.of: 68pcs

Alimentador de No.of: 68pcs

LINHA DE SMT

Características:

a densidade do conjunto 1.high, o tamanho pequeno e o peso leve de produtos eletrônicos, o tamanho e o peso de componentes de SMT são somente aproximadamente 1/10 dos componentes de encaixe tradicionais, após o uso geral de SMT, produtos eletrônicos reduzem 40% ~ 60% do volume, peso, 60% ~ 80%.

confiança 2.High e capacidade antivibração. Taxa comum do defeito da baixa solda.

característica 3.Good de alta frequência. Interferência reduzida eletromagnética e da radiofrequência.

4.easy para realizar a automatização, melhoram a eficiência da produção. Reduza o custo por 30% ~ 50%. Salvar o material, energia, equipamento, mão de obra, tempo e assim por diante.

Cabeça

O bocal de SMT, mounter de SMT SMT é usado para absorver e montar o contato real com a divisória componente. Há um tamanho, a base para sua classificação está geralmente o tamanho de seu diâmetro.

material 1.Nozzle:

(1) bocal plástico: o bocal plástico como o nome sugere, o material do bocal é feito do plástico, este tipo do bocal é apropriado para a superfície do componente eletrônico desigual ou os materiais eletrônicos pegajosos, a vantagem do bocal plástico são baixo custo, mas a vida de borracha do bocal não é longa, a necessidade para a substituição regular, ele é recomendada que a compra do bocal de borracha, compra mais bocal de borracha para o uso, quando o desgaste, pode ser substituído diretamente.

bocal de aço da sução do diamante (de 2): as vantagens de contínuo, de durável e de fácil de usar, mas de caro, eficaz na redução de custos não são altas.

bocal da sução do aço de tungstênio (de 3): bocal de aço da sução do tungstênio forte, durável, mas fácil clarear, mas alvejante no revestimento da pena do óleo, mas continuar igualmente a usar-se.

(4) bocal cerâmico: o bocal cerâmico é não branco, mas muito frágil, fácil quebrar.

forma 2.Nozzle: a forma do bocal da sução tem o furo quadrado, círculo, entalhe de v, os materiais eletrônicos comuns estão geralmente - disponíveis no mercado, podem diretamente ser comprados corresponder à máquina disponível imediatamente de SMT podem ser, alguma placa acima será peças perfiladas usadas ou grandes materiais, precisa de ser costurada ao componente eletrônico.
