Detalhes do produto:
Condições de Pagamento e Envio:
|
Modelo: | YT202 | Garantia: | 1 ano, 12 meses |
---|---|---|---|
nome: | SMD Chip Mounter, SMT escolhem e colocam a máquina, SMT Chip Mounter | Aplicação: | Linha de produção de SMD, máquina do atirador da montagem de SMT, linha de produção de SMT, para a m |
Fonte de alimentação: | 380V 50HZ | Circunstância: | 100% original, novo |
Nome do produto: | Máquina do conjunto da máquina do lugar \ diodo emissor de luz Mounter \ diodo emissor de luz, atira | Peso: | 1700KG |
Montando a velocidade: | 90000 CPH | Uso: | Conjunto da placa de circuito, máquina da montagem de SMT, SMD |
Dimensão: | 2317*1376*1762mm | Alimentadores: | 32pcs |
Cabeça: | 10PCS | ||
Realçar: | Máquinas da picareta e do lugar da produção do diodo emissor de luz,Cabeças da máquina 10 da picareta e do lugar,Cabeças da máquina 10 da montagem do diodo emissor de luz |

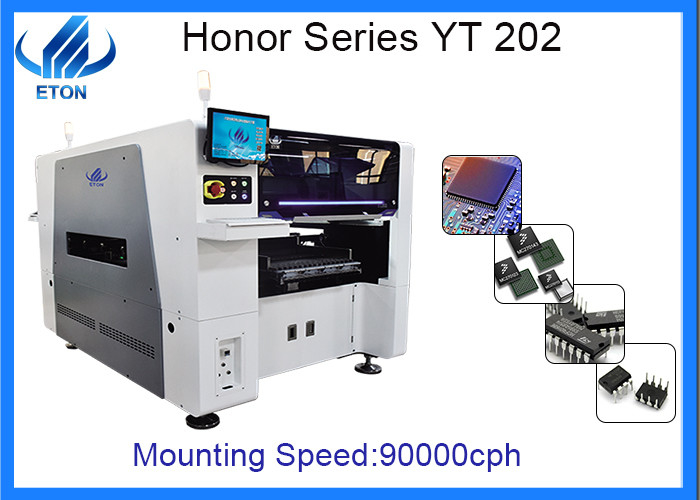

Maquinaria da produção da eletrônica do diodo emissor de luz das cabeças da máquina 10 da picareta e do lugar
Detalhes do produto
Number modelo: YT202
Dimensão: 2317*1376*1762mm
Cabeças: 20pcs
Peso: 1700kg
Montando a velocidade: 90000CPH
Poder: 380AC 50HZ
Alimentador: módulo do dobro 32pcs
Tamanho do PWB:
Max: 500*450mm (único) do PWB/500*300mm (PWB do dobro)
MINUTO: 50*50mm
Espessura do PWB: 0.5-4.5mm
Componentes do núcleo: Motor
Tipo: ETON
Câmera visual: 4set da câmera importada
Lugar de origem: Guangdong, China
Garantia: 1 ano
Sobre PCBA
Processo e tecnologia
1. Emenda: 1. V-corte para juntar-se: o uso da máquina da segmentação, este método da seção da segmentação liso, nenhuma influência má no processo subsequente.
2. Conexão do furo de pino do uso (furo do selo postal): precise de considerar a rebarba após a fratura, e se o processo da ESPIGA na estabilidade do dispositivo elétrico da máquina de ligamento, deve igualmente considerar se o impacto do encaixe sobre a trilha, e se o conjunto do conjunto.
Material do PWB:
Temperatura do PWB SMT do painel de fibras G10, G11, FR4, FR5 e a ESPIGA, impacto relativamente pequeno da temperatura de THT.
3. A influência da fiação do conector da almofada e a posição do através-furo sobre a produção de SMT:
a fiação do conector da almofada e a posição do através-furo têm uma grande influência no rendimento de solda de SMT, porque as conexões da almofada e os através-furos impróprios podem atuar como uma solda do “roubo”, a solda líquida são sugadas fora da fornalha do reflow. As seguintes circunstâncias são boas para a qualidade do produto:
(1) reduzem a largura do conector da almofada: se não há nenhuma capacidade de carga atual e de fabricação do PWB limitações do tamanho, a largura máxima do conector da almofada é 0,4 milímetros ou a largura da almofada de 1/2, pode ser menor.
(2) as almofadas conectadas a uma grande área da fita condutora (por exemplo, terra, fonte de alimentação) são conectadas preferivelmente com um fio estreito não menos de 0,5 milímetros de comprimento (a largura de 0,4 milímetros não maior ou a largura não maior de 1/2 acolchoam a largura).
(3) fios de conexão Avoid do lado ou de um canto na almofada. Preferivelmente, o fio de conexão entra do meio da parte traseira da almofada.
(4) o furo direto não deve ser colocado dentro ou diretamente perto da almofada do conjunto de SMT. A razão é: o furo direto na almofada atrairá a solda no furo e na solda da causa para sair da junção da solda; diretamente perto do furo na almofada, mesmo se há uma boa proteção verde, pode causar o efeito do dissipador de calor, mudará a velocidade comum da infiltração da solda, ele conduz ao fenômeno de erigir a tabuleta, que impedirá a formação normal de junção da solda quando é séria.
(5) a conexão entre o furo direto e a almofada é dobrada preferivelmente com uma linha estreita da conexão de comprimento não menos de 0,5 milímetros
FAQ
Q: que tipo da matéria prima devo eu me preparei para SMT linha?
: você precisa preparado inclui principalmente: PWB, pasta da solda, componentes, alimentadores, bocais etc.
Q: Pode você apoiar a linha inteira de SMT?
: sim, nós podemos fornecer a linha inteira solução de SMT se você quer, nós somos profissionais neste campo.
Q: Porque seu preço da máquina é tanto mais baixo do que o vosso?
: Você disse que há algumas máquinas de descascamento mais baratas do que nós no mercado, que existe, mas sua razão de compra é preço, e nossa razão de compra é qualidade. Nós podemos garanti-lo a qualidade da picareta de ETON e da máquina do lugar, e o valor é distante mais do que nosso preço.
