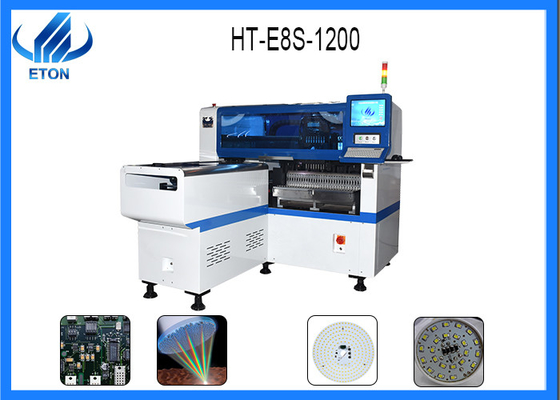

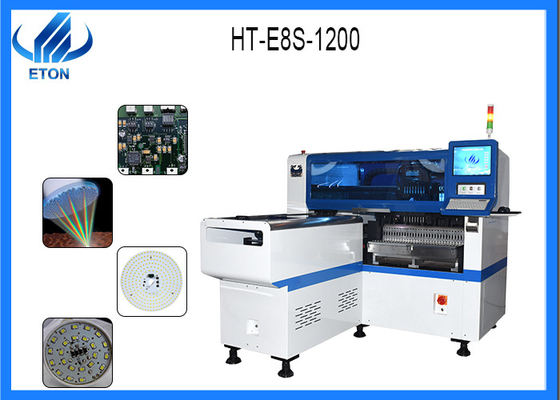

Modelo: | HT-E8S-1200 | Dimensão: | 2550*1650*1550mm |
---|---|---|---|
Garantia: | 1 ano, 12 meses | nome: | SMD Chip Mounter, SMT escolhem e colocam a máquina |
Aplicação: | Linha de produção de SMD, máquina do atirador da montagem de SMT, linha de produção de SMT, para a m | Fonte de alimentação: | 380V 50HZ |
Circunstância: | 100% original, novo | Nome do produto: | Máquina do conjunto da máquina do lugar \ diodo emissor de luz Mounter \ diodo emissor de luz, atira |
Peso: | 1700KG | Montando a velocidade: | 45000 CPH |
Tipo: | Automático | Uso: | Conjunto da placa de circuito, máquina da montagem de SMT, SMD, diodo emissor de luz |
A picareta de SMT e o mounter da microplaqueta do lugar conduziram dentro a indústria clara para o bulbo conduzido, o bulbo do dob, etc.
Parâmetro técnico
Dimensão: 2550*1650*1550mm
Peso total: 1700kg
Largura do comprimento do PWB: Máximo: minuto de 1200*500mm: 100*100mm
Espessura do PWB: 0.5-5mm
Câmera de No.of: 2sets da câmera importada
Aperto do PWB: Pressão ajustável pneumática
Montando o modo: Colheita do grupo e placingseparate separado que escolhem e para separar a colocação
Software: R&D independentemente
Montando a precisão: ±0.04mm
Montando a altura:<15mm>
Montando a velocidade: 45000 CPH
Componentes: Diodo emissor de luz, capacitores, resistores, IC, componentes dados forma, etc.
Sentido de transmissão: Ambo sentido (opção)
Tecnologia patenteada exclusiva
Sistema de alimentação do alimentador eletrônico.
Identificações do voo do alinhamento da visão, correção de Mark.
Função de recarregamento material sem parar
Auto-otimização após as coordenadas geradas, etc.
Processo de SMT
impressora 1.stencil: a pasta da solda é faltada no PWB pela impressora do estêncil
2.mounter: a função é montar os componentes de superfície da montagem ao PWB na posição correta. O equipamento usado é uma máquina de SMT, situada na linha de produção de SMT atrás da máquina de impressão da tela.
3.Curing: a função é derreter o esparadrapo de modo que os componentes de superfície do conjunto sejam ligados firmemente à placa do PWB. O equipamento usado é uma fornalha de cura, situada na linha de produção de SMT na parte de trás da máquina de SMT.
solda 4.Reflow: a função é derreter a pasta da solda, de modo que os componentes de superfície do conjunto e a placa do PWB se liguem firmemente junto. O equipamento usado é uma fornalha da solda de reflow, que seja ficada situada atrás da máquina de SMT SMT na linha de produção.
5.cleaning: seu papel é montar acima a placa do PWB nos resíduos de solda prejudiciais tais como a remoção do fluxo. O equipamento usado é uma máquina de lavar, a posição pode não ser fixado, pode ser em linha, não pode ser em linha.
6.detection: seu papel é montar a placa do PWB para a detecção de solda da qualidade e da qualidade do conjunto. O equipamento usado inclui a lupa, microscópio, instrumento do teste em linha (TIC), instrumento de voo do teste da agulha, teste ótico automático (AOI), sistema de teste do raio X, instrumento do teste de função e assim por diante. O lugar de acordo com as necessidades de detecção, pode ser configurado no lugar apropriado na linha de produção.
7.repair: seu papel é detectar a falha do rework da placa do PWB. As ferramentas usadas são ferro de solda, estação de trabalho do reparo, configuram etc… em qualquer lugar na linha de produção.
