Picareta de SMT e máquina do lugar para a tira mais longa do diodo emissor de luz com capacidade rapidamente
Descrição do produto

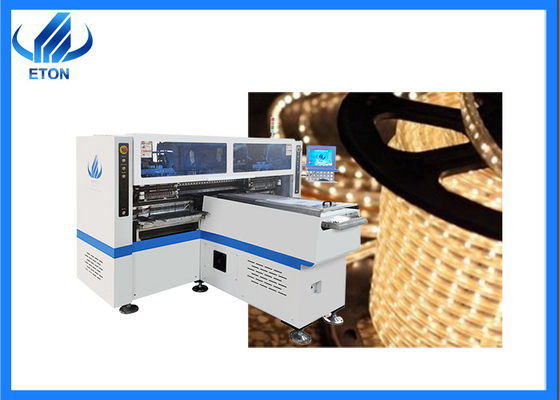

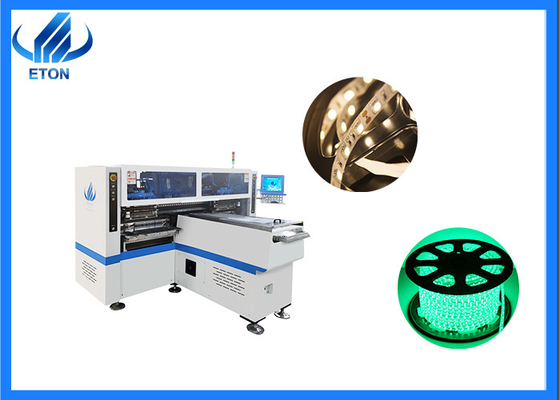

A picareta de HT-T9 SMT e a máquina do lugar têm a capacidade de produção ultrarrápido e são tornadas especialmente para produzir tiras claras flexíveis fio-livres do diodo emissor de luz. Função-orientado.
Em segundo lugar, comparado com outras máquinas da colocação de SMT que exigem a alimentação múltipla de tiras longas do diodo emissor de luz, o modelo T9 pode alimentar a placa ao mesmo tempo, reduzindo o tempo da colocação e melhorando a eficiência da produção.
Parâmetro
| Sistema da visão |
| No. da câmera |
5 PCS (câmara digital) |
| Alinhamento da visão, correção de MARK |
| Repita a montagem da precisão |
±0.02mm (precisão da repetição) |
| Montando a altura |
≦5mm |
| Montando a velocidade |
200000~250000 CPH |
| Componentes |
Diodo emissor de luz 3014/3020/3528/de 5050 e capacitores, resistores, retificadores de ponte, etc. |
| Espaço dos componentes |
0.5mm |
| No. da estação dos alimentadores |
68 PCS |
| No. da cabeça |
68 PCS |
| Poder |
380AC 50 HERTZ |
| Consumo de potência |
6kw |
| Ambiente operacional |
23℃±3℃ |
| Transmissão do transporte |
Max Length: 1200 milímetros |
| Velocidade da transmissão |
>500 mm/sec |
| Sentido de transmissão |
Único (o left→ direito ou o right→ sairam) |
| Modo de transmissão |
Movimentação em linha |
| Posicionando a maneira |
Ótico |
| Suprimento de ar |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independente por ETON |
| Grupo do módulo 1 do cartão de controle do movimento |
Investigação e desenvolvimento independente por ETON |
| X, Y, maneira da movimentação da linha central de Z |
Servo motor linear magnético da parte alta motor+ |
| Maneira de alimentação |
Alimentador elétrico com motor dobro |
Etapas da operação da impressora semiautomática
Preparação antes de imprimir: tome a malha de aço com o mesmos modelo e especificação que o PWB, tome o molde como um exemplo, limpe a malha de aço e imprimir a tabela com água de lavagem da placa, para mover a malha de aço para fazer a malha de aço completamente consistente com o PWB, fixa a operação imprimindo, para tomar a pasta da solda thawing, agita-a com uma faca de agitação por 3-5 minutos, para limpá-la uniformemente a 1-2cm da malha de aço, e a largura pode completamente cobrir o PWB. Após a impressão, verifique se haja uma impressão faltante, termine a operação após a impressão, limpe as ferramentas e para girar fora da fonte de alimentação.
Arquivo de empresa
Desde seu estabelecimento em 2011, ETON tem tornado dos líderes no Mounter de alta velocidade fotoelétrico global após quase dez anos de desenvolvimento. A máquina de alta velocidade desenvolvida por ETON mudou o preço de mercado de lâmpadas do diodo emissor de luz, obteve vários certificados e aplicado para mais de 100 patentes da invenção.
FAQ
Q1: Como pagar após ter comprado o produto?
: Para o pagamento, nós apoiamos somente L/C e T/T presentemente. Se você escolhe T/T, você terá que pagar o depósito de 30%, e a quantidade restante será pagada antes da expedição.
Q2: Que é o espaço de aplicação de seu produto?
: Nossos produtos têm grandes vantagens na produção de motoristas da lâmpada do diodo emissor de luz e de fonte luminosa. Se você é um fabricante da lâmpada do diodo emissor de luz ou é transferido a esta indústria, nós podemos fornecê-lo mais informação.
