Os bocais dobro multifuncionais de alta velocidade do módulo 40 escolhem e colocam a máquina
Características principais da máquina
- Adote a multi cabeça modular de alta velocidade, aplique-a à grande microplaqueta ultra pequena da microplaqueta 0201~10*10mm, escala widercomponent;
- Dispositivo de detecção do vácuo: Cada cabeça da colocação com função de detecção independente, que melhora a estabilidade do equipamento e a confiança do produto;
- Capacidade ultra de alta velocidade: Adote o motor linear magnético da parte alta, o sistema servo e a cabeça modular da multi função, a capacidade aumentada por 25% comparado com a máquina tradicional, velocidade a melhor reach120000 CPH;
- Cabeça auto-em desenvolvimento brandnew da colocação da elevada precisão;
- Combine a câmera highaccuracy do reconhecimento de Mark com a câmera fixa da visão do voo, assegure a precisão da colocação;
- Entrando o carro: Entalhe dobro 32 PCS do carro do embarcadouro do lado, pacote do carretel de fita: 64 PCS (único entalhe de acoplamento 16 PCS do carro, pacote do carretel de fita: 32 PCS)
- Alimentador esperto da fita da Dobro-cabeça: Alimentador elétrico inteligente do carretel de fita da cabeça dobro da série do apoio YT, opticamente corrigindo a posição de alimentação do componente, pode conseguir a alimentação estável, exata e de alta velocidade;
- A cabeça da colocação para adotar a detecção independente do vácuo, melhora o desempenho da colocação;
- Off-line programando, ganhe a época do ciclo da comutação;
- Função de aprendizagem inteligente do AI do software e função da otimização automática.
- Dois pórtico, 20 spindles*2 pórtico, 40 eixos totais;
- O PWB flexível que segura capacidades, trilho dobro, pórtico pode montar o mesmo grande PWB ao mesmo tempo, realizando a produção flexível.
Parâmetro principal da máquina
| Modelo |
YT-402 |
| Tamanho do PWB |
Tamanho máximo: 500*450 milímetro (único lado)
500*300 (lado dobro)
Tamanho mínimo: 50*50 milímetro
|
| Espessura do PWB |
0.5-4.5 milímetros |
| Aperto do PWB |
Cilindro que aperta, largura de trilha ajustável |
| Trilho |
2 trilhos, 2 pórtico (o trilho 1,4 é o trilho fixado) |
| Software |
R&D independentemente |
| Sistema da gestão de produção MES |
Personalizado (opção) |
| Programação autônoma |
Disponível |
| Câmera |
Componente principal do reconhecimento da visão do voo
Alinhamento da visão + correção de Mark
|
| Precisão da repetição |
±0.02 milímetro |
| Montando a altura |
≦6 milímetro |
| Modo da posição |
Ótico |
| Velocidade ótima |
120000 CPH |
| Escala componente |
Minuto pacotes de 0201~10 milímetros e IC etc. |
| Modo da posição |
Ótico |
| Cabeças de No.of |
Lado dobro: 40 PCS
Único lado: 20 PCS
|
| Maneira de alimentação |
Alimentador principal dobro inteligente |
| X, Y, maneira da movimentação da linha central de Z |
Motor linear magnético da parte alta + servo motor |

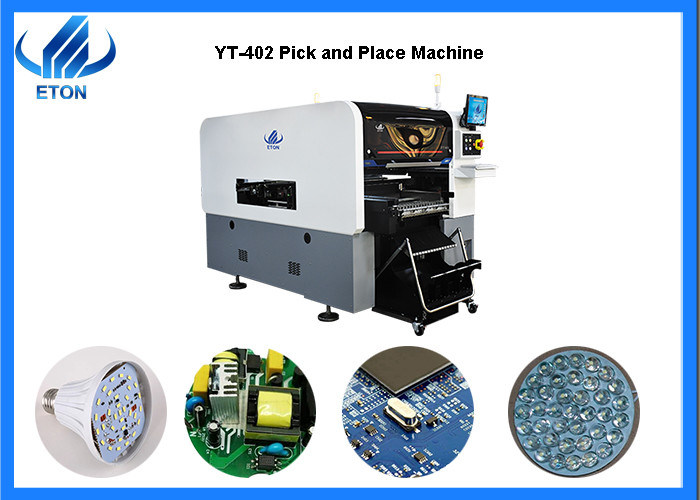

Imagem da máquina
Produtos da aplicação
Ele produtos de uma elevada precisão da montagem, tais como as exposições, os motoristas, as placas de circuito etc.

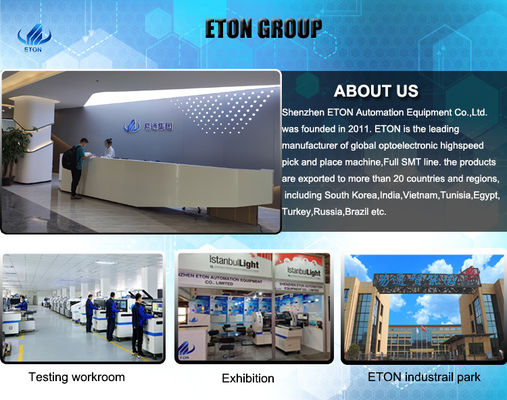

Perfil da empresa
O equipamento Co. da automatização de Shenzhen ETON, Ltd., fundado em 2011, é um fornecedor que centra-se sobre o R & o D,
produção e vendas do equipamento periférico de alta velocidade do mounter de SMT e da automatização de SMT, assim como
o esquema da fabricação e do processo da produção do vestuário. A empresa tem SMT Mounter de alta velocidade
unidade de negócios, unidade de negócios do equipamento de impressão da pasta da solda da precisão, precisão de alta velocidade que dispensa
unidade de negócios da defesa e de composição de SMT unidade de negócios automática periférica do equipamento.
Certificação:
Nós obtivemos 9 patentes da invenção, 112 patentes práticas, 12 patentes do software.
Nós somos empresa da alto-tecnologia com CE, SIRA, CCC, o ISO concedeu como “Bem-saiba o tipo” e as muitas patentes da tecnologia, e tenha a experiência rica (mais de 10 anos) na linha de produção programa da luz do diodo emissor de luz.
Pacote e entrega da máquina da picareta e do lugar
Vantagens do pacote
Filmando a embalagem: Faça a máquina empacotamento sanitário, limpo, selado, poeira e umidade; tenha a boa resistência de choque, a resistência de impacto, e o bom desempenho da proteção com tensão e fixidez.
embalagem do vácuo: Vantagens da umidade - prova, prova da poeira e assim por diante.
embalagem de madeira: Tem bom amortecendo o desempenho, a resistência de corrosão, o de grande resistência e hygroscopicity, umidade-prova e funções terremoto-resistentes.
FAQ:
Q: Que é os termos de pagamento? Que sobre o termo de comércio?
: T/T é APROVADO. Você pode escolher a CORRENTE DE RELÓGIO Shenzhen.
Q: Que é seu prazo de entrega?
: Geralmente 30 dias após o depósito, se nós temos o inventário, o tempo pode ser adiado.
Q: Há alguma garantia de qualidade?
: Nós colamos à qualidade primeiramente, cliente-orientado, aprimoramento contínuo!
Q: Está sua relação de software em inglês?
: A relação inglesa e a relação chinesa estão ambos disponíveis.
Q: É duro usar a máquina?
: Nenhum, de forma alguma. Para nossos clientes precedentes, no máximo 5 dias são bastante a aprender operar as máquinas.
