Detalhes do produto:
Condições de Pagamento e Envio:
|
Dimensão: | 2700*2300*1550mm | Tamanho do PWB: | Máximo: minuto de 1200*330mm: 100*100mm |
---|---|---|---|
Espessura do PWB: | 0.5~5mm | Montando o modo: | Colheita do grupo e colocação do grupo |
Montando a precisão: | ±0.02mm (precisão da repetição) | Montando a altura: | Padrão: ≤5mm |
Montando a velocidade: | 200000~250000 CPH | Estação dos alimentadores de No.of: | 68 PCS |
Cabeça de No.of: | 68 PCS | Poder: | 380AC 50Hz |
Consumo de potência: | 6kw | X, Y, maneira da movimentação da linha central de Z: | Motor linear magnético da parte alta e servo motor |
Realçar: | Cabeças da máquina 68 da picareta e do lugar,Máquina do lugar da picareta de SMT do tubo do diodo emissor de luz,Máquina 250000CPH do lugar da picareta de SMT |

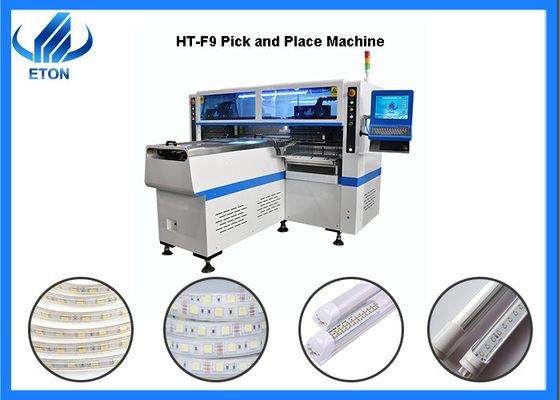

A tira da luz do tubo do diodo emissor de luz ilumina 68 a picareta das cabeças 250000CPH SMT e a máquina do lugar
Características da máquina:
1.Apply ao PWB rígido de 0.6m, de 0.9m, de 1.2m e a 0.5m, tira flexível do diodo emissor de luz de 1m. Produzindo com produção com 4 tipos materiais ao mesmo tempo com o de alta capacidade, disponível para a placa com qualquer proporção de microplaqueta e de resistor conduzidos.
2.Dual o módulo do braço quatro, 17 bocais para cada parte de montagem, parte A/B/C/D pode ser montado separadamente ou synchronously.
tecnologia da patente 3.Exclusive: Grupo a tomar e grupo a montar.

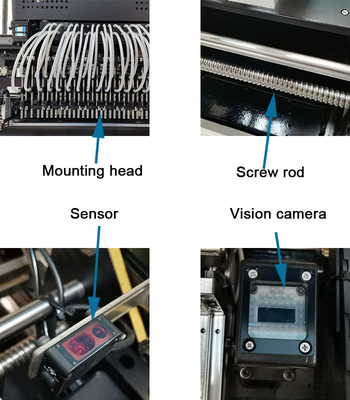

4,5 câmeras, 2 câmeras da eliminação de erros do alimentador, 2 câmeras da eliminação de erros do bocal, uma câmera de Mark, precisão alta da colocação.
5.The que monta a velocidade alcançou 200000~25000CPH.
a estrutura do software 6.The, do circuito e do hardware da máquina inteira é toda desenvolvida independentemente por nossa empresa, com direitos de propriedade intelectual independentes.
Parâmetro principal da máquina:
Modelo | HT-F9 (picareta do diodo emissor de luz do braço duplo e máquina de alta velocidade lineares magnéticas do lugar |
Dimensão (L*W*H) | 2700*2300*1550mm |
Peso | 1700kg |
Espessura do PWB | 0.5~5mm |
Montando a precisão | ±0.02mm |
Montando o modo | Grupo a tomar e grupo a montar |
Componentes | LED3014/3020/3528/5050 e resistor, capacitores, retificadores de ponte |
Montando a altura | ≤5mm |
Montando a velocidade | 200000~250000 CPH |
Câmera de NO.of | 5PCS (câmara digital) |
Não. Da estação dos alimentadores | 68 PCS |
Não. Da cabeça | 68 PCS |
X, maneira da movimentação da linha central de Y | Motor linear magnético da parte alta motor+servo |
Maneira de alimentação | Alimentador elétrico com motor dobro |

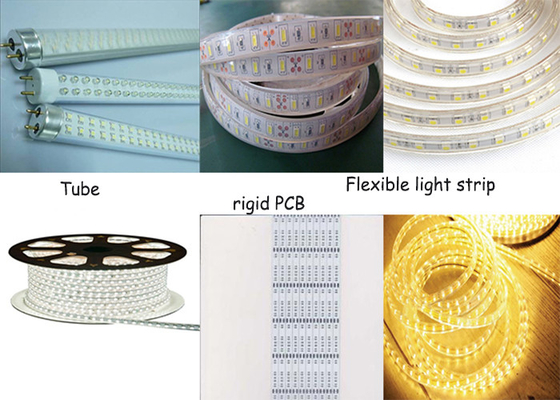

Aplicação:
Esta máquina apropriada para montar a placa clara de 0.5m, de 1m, de 1.2m duramente ou o algum comprimento da tira flexível. Pode produzir
Produtos lineares tais como o tubo da lâmpada, tira flexível, luz de painel, tela de exposição e assim por diante.
Linha de produção de SMT:
1 | Impressora Machine da pasta da solda (impressão da pasta da solda): A pasta da solda ou a colagem do remendo são escapadas nas almofadas da placa do PWB para preparar-se para o passo seguinte de soldar os componentes. |
2 | Transporte: transmissão a placa do PWB para escolher e colocar a máquina, ao mesmo tempo, é usado para a conexão entre linhas de produção de SMT e pode igualmente ser usado protegendo de placas flexíveis do PWB da tira. |
3 | Máquina HT-E8S-1200 da picareta e do lugar: Monte exatamente os componentes de superfície da montagem às posições fixas sobre a placa do PWB. |
4 | Transporte: transmissão a placa do PWB ao forno do reflow. Ao mesmo tempo, é usado para a conexão entre linhas de produção de SMT e pode igualmente ser usado protegendo de placas do PWB. |
5 | Entrando no forno do reflow: Derreta a pasta da solda ou morra colagem para ligar firmemente os componentes à placa de motorista. |
6 |
Teste: Teste se o desempenho de produto é intacto (inspeção manual) |
Embalagem:
Nossas vantagens:
1.We são fabricante principal da máquina de alta velocidade automática da picareta e do lugar.
2,80% grandes e a fábrica conduzida listada são nosso cliente. Nós temos sobre a história do desenvolvimento das décadas.
3.We têm um parque industrial que cobre uma área de 50.000 medidores quadrados em jiangxi, que tem a vária máquina.
4.We têm a picareta de alta velocidade de recorde do mundo e a máquina do lugar, que a velocidade alcançou 500000CPH.
5.We têm o coordenador local da Índia, contanto que você comprar a máquina, nós arranjarão coordenadores para instalar, para eliminar erros e treinando o para livre, até que você aprenda operar a máquina, o serviço é muito conveniente. Nós
tenha escritórios em Mumbai e em Nova Deli, muito rápidos apoiar.
FAQ:
1.Do você tem coordenadores ultramarinos?
Sim, naturalmente. Nós temos coordenadores locais na Índia, se você tem qualquer problema sobre a máquina, nós podemos enviar o coordenador da Índia para resolver o problema para você.
2.How posso eu comprar esta máquina de você?
a.Consult nós sobre este produto na linha ou pelo e-mail.
b.Negotiate e para confirmar o preço final, o transporte, os métodos do pagamento e os outros termos.
c.Send você a fatura do formulário e para confirmar sua ordem.
d.Make o pagamento de acordo com o método posto sobre a fatura do formulário.
e.We preparam-se para sua ordem em termos da fatura do formulário após ter confirmado seu pagamento completo.
os países 3.Which são suas máquinas vendidas principalmente a?
Nossos produtos exportaram para mais de 20 países e regiões, incluindo Turquia, Egito, Índia, Paquistão, África do Sul, Brasil etc.
4.What são os termos do pagamento?
T/T é sinal de OK.30% adiantado, pagamento de 70% antes da entrega.
