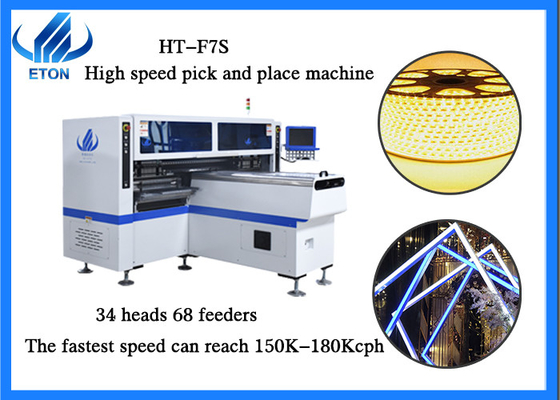

Picareta de SMT e máquina do lugar com painel do diodo emissor de luz
Descrição do produto
Aplicável a 0.6m, 0.9m, placa clara de 1.2m duramente, 0.5m, tira da luz suave de 1m
Usando a cabeça ajustável da colocação do R&D de ETON, a cabeça da montagem e o afastamento do alimentador podem ser flexíveis ajustados
a capacidade da colocação da Ultra-alto-velocidade, o eficaz na redução de custos final com 68 cabeças da colocação, a capacidade ótima é 170,000CPH
A aplicabilidade e a flexibilidade largas, podem produzir 4 materiais diferentes ao mesmo tempo sem afetar a produtividade alta.
Calibração automaticamente, elevada precisão, disponível para montar o RGB
Função inteligente do reconhecimento do voo, nenhuma pausa para detectar a presença ou a ausência de componentes e do estado da adsorção, para impedir erros da colocação.
Parâmetro
| No. da câmera |
5 grupos (câmara digital)
Alinhamento da visão, correção de MARK
|
| Repita a montagem da precisão |
±0.02mm (precisão da repetição) |
| Montando a altura |
≦5mm |
| Montando a velocidade |
150000~180000 CPH |
| Componentes |
Diodo emissor de luz 3014/3020/3528/de 5050 e capacitores, resistores, retificadores de ponte, etc. |
| Espaço dos componentes |
0.5mm |
| Poder |
380AC 50 HERTZ |
| Consumo de potência |
6kw |
| Ambiente operacional |
23℃±3℃ |
| Transmissão do transporte |
Max Length: 1200 milímetros |
| Velocidade da transmissão |
>500mm/sec |
| Sentido de transmissão |
Único (o left→ direito ou o right→ sairam) |
| Modo de transmissão |
Movimentação em linha |
| Posicionando a maneira |
Ótico |
| Suprimento de ar |
0.4-0.6mpa (²) de 4-6kgf/cm 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independente por ETON |
| Grupo do módulo 1 do cartão de controle do movimento |
Investigação e desenvolvimento independente por ETON |
| X, Y, maneira da movimentação da linha central de Z |
Servo motor linear magnético da parte alta motor+ |
| No. da estação dos alimentadores |
68 PCS |
| No. da cabeça |
34 PCS |
| Maneira de alimentação |
Alimentador elétrico com motor dobro |
Exposição:
Nossa empresa participa nas exposições no país e no estrangeiro cada ano (exceto durante o período epidêmico), como:
l ultramarino: Exposição de Deli da Índia, exposição de Mumbai da Índia, exposição de Paquistão, exposição de Egito, exposição de Tunísia, exposição de Tailândia, etc.;
l doméstico: Exposição de Guangzhou Guangya; Exposição de Shanghai Munich; Exposição da luz do diodo emissor de luz de Chongqing, etc.
Processo da solda de Reflow para montar o PWB:
A solda de Reflow é uma placa de superfície da montagem, e seu processo é relativamente complexo. Pode ser dividido em dois tipos: única montagem lateral e montagem lateral dobro.
Montagem lateral de A. Único: aplique pre a inspeção do → da solda de reflow do → do remendo do → da pasta da solda (dividido na montagem manual e na montagem automática da máquina) e o teste elétrico.
B.Double tomou partido montagem: aplique pre a pasta da solda no lado que um → da solda de reflow do → do remendo do → (dividido na montagem manual e na montagem automática da máquina) aplica pre a pasta da solda na inspeção lateral do → da solda de reflow do → do remendo do → de B (dividido na montagem manual e na montagem automática da máquina) e no teste elétrico.
