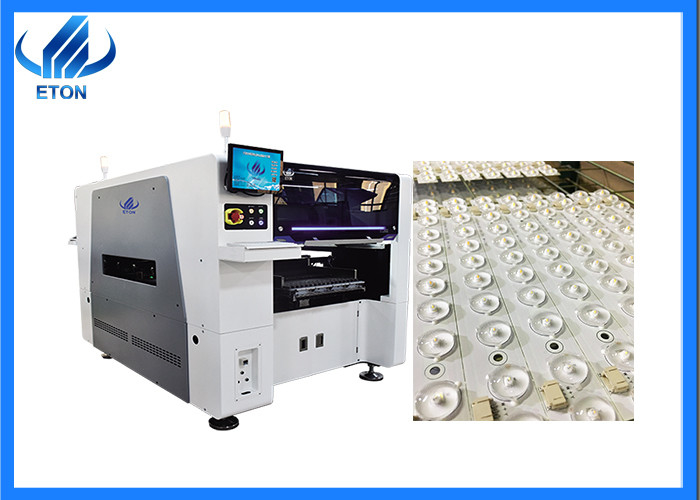

SMT escolhe e coloca a máquina para iluminação da lente das luzes pequenas de SMD/diodo emissor de luz

SMT escolhe e coloca a máquina para iluminação da lente das luzes pequenas de SMD/diodo emissor de luz

Parâmetro principal

Modelo: YT202

Dimensão: 2317*1376*1762mm

Peso total: 1700kg

Largura do comprimento do PWB:

Máximo: 500*450mm (único) do PWB/500*300mm (PWB do dobro)

Minuto: 50*50mm

Espessura do PWB: 0.5-4.5mm

No. da câmera: 4pcs

Montando a precisão: ±0.02mm

Montando a altura:<20mm>

Montando a velocidade: 90000 CPH

Componentes: pacote de 0201-10mm e IC etc.

Poder: 380AC 50hz 6kw

No. da estação dos alimentadores: lado dobro: 32pcs, pacotes totais 64pcs do carretel de fita

No. dos bocais: 20pcs (lado dobro)

Parte principal

Câmera

Componentes com tamanho menos de 10mm identificação de alta velocidade e da elevada precisão.

Reconhecimento de Mark: O sistema de reconhecimento de Mark da elevada precisão, adota o reconhecimento da iluminação de 3 cores, aplica-se a toda a forma Mark e a LENTE (varredura) de Blu-ray, uma escala de aplicações mais larga.

Câmera alta fixa da visão do voo do pixel: Voo de alta velocidade

a câmera da visão, captura rapidamente imagens principais múltiplas imediatamente, executa a calibração visual da posição de imagem, correção do alinhamento, brilho ajustável da fonte luminosa.

Alimentador elétrico inteligente

O alimentador elétrico inteligente do carretel de fita da cabeça dobro da série do apoio YT, opticamente corrigindo a posição de alimentação do component.it pode conseguir a alimentação estável, exata e de alta velocidade.

Característica

estrutura de sistema 1.Transmission

Dois pórtico, 10 spindles*2 pórtico, 20 eixos totais.

O PWB flexível que segura capacidades, trilho dobro, pórtico pode montar o mesmo grande PWB ao mesmo tempo, realizando a produção flexível.

Fiação flexível com as cabeças modulares da colocação e os vários modos de produção.

multi cabeça 2.High-speed modular

Adote a multi cabeça modular de alta velocidade, aplique-a à grande microplaqueta ultra pequena da microplaqueta 0201~10mm, uma escala componente mais larga.

câmera da visão do voo 3.Brandnew

Melhore o desempenho do reconhecimento, tamanho até 10mm*10mm.

cabeça 4.Modular

Eixos de cada módulo 10, de alta velocidade e inteligentes com design compacto claro.

Serviço da empresa de Eton

Antes da ordem:
Nós apoiaremos a sugestão profissional da linha de SMT
Nós recomendaremos o melhor módulo de acordo com os produtos
Nós forneceremos a melhor cotação com o preço de fábrica

Após a ordem:
A máquina terá o bom teste e o envelhecimento antes de enviar
Nós apoiamos a instalação e treinamento livre da máquina, tempo onde especial nós apoiamos em linha a formação, e o ensino video.
