Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome: | Máquina Pick and Place SMT | Modelo: | HT-F7S |
---|---|---|---|
Marca: | ETON | Cabeças: | 34 unidades |
Estação alimentadora: | 68 unidades | Velocidade de montagem: | 180000 CPH |
Modo de alimentação: | Alimentador elétrico com motor duplo | Câmera: | 5 conjuntos de câmera de importação |
Realçar: | Máquina de montagem de luz de tubo de LED SMT,máquina de montagem de câmera digital SMT,máquina de 180K CPH SMT |

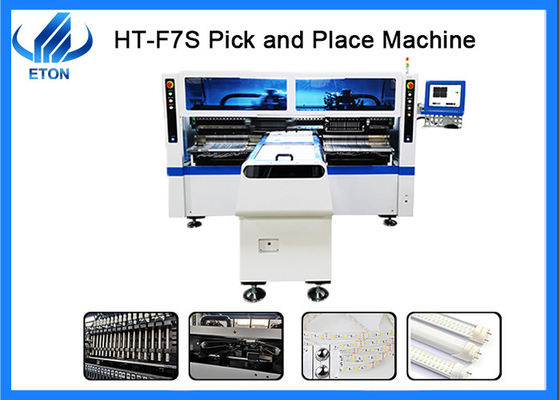

Máquina de montagem de tubo de led com 34 cabeçotes e máquina 180K CPH SMT
O parâmetro técnico
1 | Peso total: | 1700kg |
2 | Dimensão | 2700*2300*1550mm |
3 | Largura do comprimento do PCB | Máx.: 1200*330mm Mín.:100*100mm |
4 | Espessura do PCB | 0,5-5 mm |
5 | Fixação PCB | Pneumático de pressão ajustável |
6 | Modo de montagem | Separação em grupo e colocação em grupo |
7 | Nº da câmera | 5 conjuntos de câmera digital |
8 | Precisão de montagem | ±0,02 mm |
9 | Altura de montagem | ≤5mm |
10 | Consumo de energia | 6kw |
11 | Modo de acionamento do eixo X,Y,Z | Motor linear magnético de alta qualidade e servo motor |
12 | Nº da estação de alimentação | 68 unidades |
13 | Nº da cabeça | 34PCS |
14 | alimentação | Alimentador elétrico com motor duplo |
Características principais da máquina
1. produzir dois a quatro tipos diferentes de materiais ao mesmo tempo.
2. Cada cabeça de montagem tem 17 bicos, Total de 34 cabeças
3. Cada cabeçote de montagem pode ser montado separadamente ou sincronizadamente.
4. velocidade de montagem de 180.000 chips por hora.
5. grupo para pegar e grupo para montar

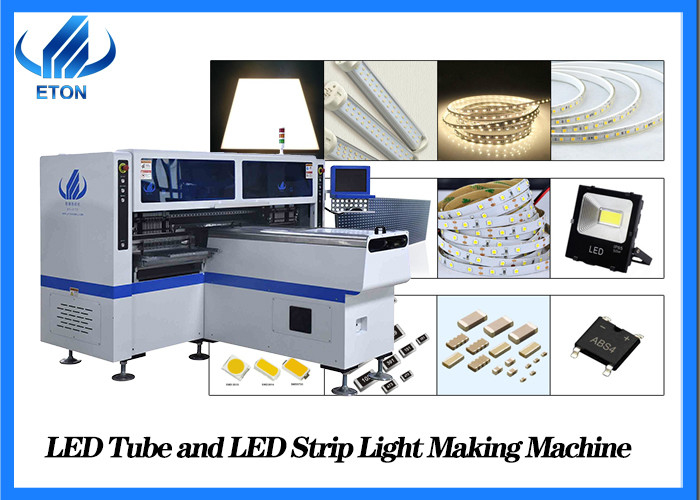

6. HT-F7S aplica-se a tubo de LED, faixa de LED, luz de painel, etc.
Baixa taxa de falhas | O método de alimentação adota alimentador eletrônico de motor duplo, controle independente é mais preciso. |
inteligente | Reconhecimento automático de otimização de compensação e função de reabastecimento ininterrupto. |
Ampla aplicação | A tecnologia de montagem é separação e divisão em grupo, divisão e divisão, que é adequada para a montagem de uma variedade de produtos, tais como: tiras de luz flexíveis, luzes de painel, lentes, telas de exibição, lâmpadas, tubos, etc. |
Preparar
Acessórios de produção: pasta de solda
Equipamento de produção:
1. Misturador de pasta de solda
2. Impressora de pasta de solda
3. Máquina de colocação SMT
4. Máquina de solda de refluxo
Perguntas frequentes
1. Quanto tempo de garantia da máquina?
R: A garantia padrão da máquina ETON é de um ano.Durante a garantia, todas as peças que precisam ser reparadas e substituídas serão gratuitas.
2. Que outra máquina você tem?
R: ETON tem muitos módulos, como a máquina pick and place, transportadora, impressora de estêncil, máquina de forno de refluxo, máquina carregadora, etc.
3. Você tem fábrica de máquinas?
R: sim, temos fábrica de máquinas na província de jiangxi, mais de 50.000 parques industriais com mais de 300 trabalhadores.
4. Você tem engenheiro estrangeiro?
R: Sim, temos, como na Índia, no Egito.
5. como podemos garantir a qualidade?
Sempre uma amostra de pré-produção antes da produção em massa;
Sempre inspeção final antes do embarque;
Relacionar conhecimento
Teoricamente, o volume de produção por turno pode ser calculado com base na taxa de colocação, mas o volume de produção real é muito diferente do valor calculado, porque o volume de produção real é afetado por muitos fatores.Os principais fatores que afetam o volume de produção: Tempo de carga/descarga de PCB;o tempo para parar de mudar o alimentador ou reajustar a posição do PCB durante a produção multivariedade;o comprimento do curso da extremidade do rack alimentador até a posição de montagem;tipos de componentes;Nível de design da placa de circuito impresso Ruim, os componentes não atendem às especificações técnicas
Tempo de inatividade imprevisível, como ajustes e repostagens trazidos pelo ventilador.
