Detalhes do produto:
Condições de Pagamento e Envio:
|
| tamanho do PCB: | Tamanho máximo: 500*450 mm (lado único) | Espessura do PCB: | 0,5-4,5 mm |
|---|---|---|---|
| Câmera: | Componente de reconhecimento de visão de voo principal Alinhamento de visão + correção de marca | Repetir precisão: | ±0,02 mm |
| Altura de montagem: | ≦ 6 mm | Velocidade ideal: | 120000 CPH |
| Gama de componentes: | Pacotes min 0201~10 mm e IC etc. | Nº de cabeças: | Lado duplo: 40 PCS Lado único: 20 PCS |
| Modo de alimentação: | Alimentador de cabeça dupla inteligente | Modo de acionamento do eixo X,Y,Z: | Motor linear magnético de alta qualidade e servo motor |
| Realçar: | montador automático de chip com motor magnético,montador automático de chip 120000CPH,máquina de escolha de LED SMT Light |
||

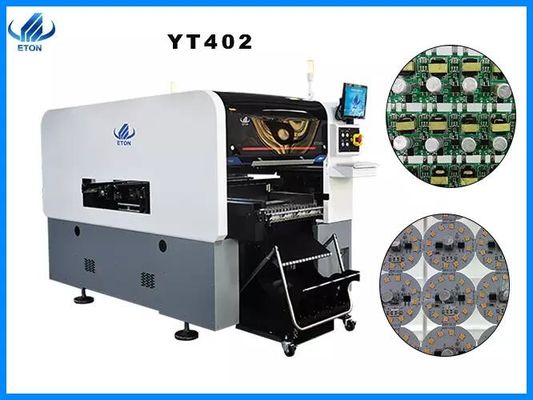

Máquina automática de alta precisão e alta velocidade 120000CPH iluminação led SMT pick and place
Informações da máquina
1. Destaques da máquina
(1) cabeçote multimodular de alta velocidade, aplique em chip ultra pequeno 0201-10*10mm chip grande, faixa de componentes mais ampla
(2) melhorar o desempenho de reconhecimento, tamanho de até 40*40mm.
(3) cada módulo 20 fusos, ambos de alta velocidade e inteligentes com design compacto e leve.
(4) cada cabeça de posicionamento com função de detecção independente melhora a estabilidade do equipamento e a confiabilidade do produto.
(5) adota motor linear magnético de ponta, sistema servo e cabeçote modular multifuncional, capacidade aumentada em 25% em comparação com a máquina tradicional, velocidade de posicionamento ideal de 120.000 CPH.
2. produção flexível
(1) câmera de varredura de linha fixa: componentes com tamanho inferior a 10 * 10 mm ou altura inferior a 6 mm podem ser usados para identificação de alta velocidade e alta precisão
(2) Reconhecimento de marca: sistema de reconhecimento de marca de alta precisão, adota reconhecimento de iluminação de 3 cores, aplica-se a qualquer forma de marca e lente, ampla gama de aplicações.
(3)carrinho de acoplamento, alimentador de fita de cabeça dupla inteligente
3. alta confiabilidade
(1) nova cabeça de colocação de alta precisão autodesenvolvida
(2) combine alta precisão, câmera de reconhecimento de marca com câmera de visão de vôo fixa, garanta precisão de posicionamento
(3) a cabeça de colocação adota detecção de vácuo independente, melhora o desempenho de colocação
(4) programação off-line, economize tempo do ciclo de troca
(5) função de aprendizado inteligente de software AI e função de otimização automática
4. estrutura do sistema de transmissão
(1) dois pórticos, 120 fusos * 2 pórticos, total de 40 fusos
(2) capacidades flexíveis de manuseio de PCB, trilho duplo, ambos os pórticos podem montar o mesmo grande PCB ao mesmo tempo, realizando uma produção flexível
(3) fiação flexível através de cabeças de colocação modulares e vários modos de produção.
Parâmetro
| modelo | YT 402 |
| tamanho do PCB |
Tamanho máximo: 500*450 mm (único PCB) 500*300 MM (PCB duplo) Tamanho mínimo: 50*50 mm |
| Espessura do PCB | 0,5-4,5 mm |
| Fixação PCB | Fixação do cilindro, largura da via ajustável |
| trilho | 2 trilhos, 2 pórticos (trilhos 1,4 são trilhos fixos) |
| sistema | windows 7 |
| Programas | P&D de forma independente |
| Sistema MES de gerenciamento de produção | Personalizado (opção) |
| Programação off-line | acessível |
| Nº da câmera | 4 conjunto (câmera digital) |
| Reconhecimento de câmera de visão inferior | |
| Alinhamento da visão + correção de marcas | |
| Repetir precisão | ±0,02 mm |
| Altura de montagem | ≦6 mm |
| Velocidade de montagem | 120000 CPH (velocidade ótima) |
| Gama de componentes | Min 0201-10*10 mm pacotes e IC etc |
| potência | 380 CA 50 Hz 6 KW |
| Ambiente de operação | 23℃±3℃ |
| Direção de transmissão | Padrão: direção única |
| modo de transmissão | Unidade on-line |
| Modo de posição | óptico |
| Consumo de ar | 0,4-0,6 mpa()4-6 kgf/cm2) 150 N/min |
| Controle elétrico | Pesquisa e desenvolvimento independentes da ETON |
| Módulo de cartão de controle de movimento 1 conjunto | |
| Modo de acionamento do eixo X,Y,Z | Motor linear magnético de alta qualidade + servo motor |
| Nº da estação alimentadora | Slot de carrinho de encaixe lateral duplo 32 PCS, pacotes de carretel de fita: 64 PCS (slot de carrinho de encaixe de lado único 16 PCS, pacote de carretel de fita: 32 PCS), alternando livremente entre o carrinho de encaixe e o alimentador de bandeja IC |
| Nº de cabeças | Lado duplo: 40 PCS (lado único: 20 PCS) |
| alimentação |
Alimentador de cabeça dupla inteligente |
Vantagens da empresa
A ETON foi fundada em 2011 com mais de 10 anos de experiência em máquinas pick and place de alta velocidade.Somos o maior fabricante de alta tecnologia da China, com forte capacidade de design, fabricação de P&D, vendas e serviços. "Alta eficiência", "Alta qualidade" e "Alta estabilidade" são as principais tecnologias da ETON.
Forte capacidade de produção, a ETON tem mais de 50.000 metros quadrados de parque industrial na província de Jiangxi, capacidade da máquina superior a 50 unidades/mês
133 patentes de invenção e patentes de tecnologia de propriedade, incluindo temos 9 patentes de invenção, 112 patentes práticas, 12 direitos autorais de software.
A ETON estabeleceu um centro de P&D, divisão de máquinas de colocação de alta velocidade smt, divisão de equipamentos de impressão de pasta de solda de precisão, divisão de equipamentos de distribuição de precisão de alta velocidade, divisão de equipamentos de automação periférica smt e centro de inspeção de qualidade para garantir a qualidade das máquinas.
Perguntas frequentes
1. Você fornece a máquina completa da linha de produção?
Sim claro.Nós fornecemos toda a máquina da linha de produção, incluindo máquina impressora de pasta de solda, transportador, forno de refluxo da máquina pick and place.
2.Quais são os principais aparelhos da máquina pick and place?
Temos muitas máquinas diferentes e diferentes máquinas se aplicam a diferentes aparelhos.Os principais produtos incluem lâmpada, tubo, tira flexível, luz de painel, luz para baixo, luz de rua, luz de teto, luz de arruela de parede etc.
3. E a linguagem do software de operação da máquina?
Nosso software é R&D independente por nós mesmos com 2 idiomas (inglês e chinês).
4. Quais são as condições de pagamento?
T/T está OK.Você pode escolher FOB Shenzhen.
5. Quem são seus principais clientes?
Nossa produção exportou para mais de 20 países e regiões, incluindo coreia do sul, índia, egito, turquia, rússia etc.
