Detalhes do produto:
|
| nome da máquina: | Máquina SMT | Nº da câmera: | 6 conjuntos |
|---|---|---|---|
| Aplicação: | produto elétrico | montando a velocidade: | 80000 CPH |
| Realçar: | máquina de SMT Mounter da câmera da visão,máquina multimodular de SMT Mounter da cabeça,Máquina do smt de 80000 CPH |
||

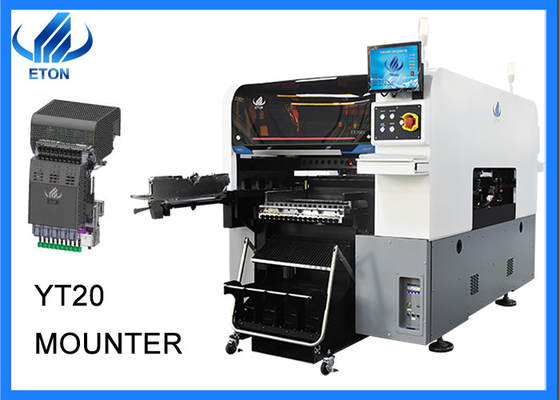

Máquina de SMT Mounter para o produto elétrico
Características da máquina YT20
DESTAQUES DA MÁQUINA
Com multi cabeça modular de alta velocidade e a câmera brandnew da visão do voo apropriadas para o desempenho do reconhecimento, o tamanho até 40*40mm, aplica-se a BGA/CSP etc.
PRODUÇÃO FLEXÍVEL
Carro do embarcadouro do apoio, alimentador esperto da fita da dobro-cabeça e de bandeja de IC maneira do alimentador a multi e a flexível de alimentação,
CONFIANÇA ALTA
A câmera do reconhecimento de Mark da precisão alta da liga com a câmera fixa da visão do voo, assegura a precisão da colocação.
ESTRUTURA DE SISTEMA DA TRANSMISSÃO
O PWB flexível que segura capacidades, trilho dobro, pórtico pode montar o mesmo grande PWB ao mesmo tempo, realizando a produção flexível.
Parâmetros YT20 principais
| Modelo | YT20 |
| Largura do comprimento do PWB |
Tamanho máximo: 500mm*450mm (único PWB) /500mm *300mm (PWB dobro) Tamanho mínimo: 50mm*50mm |
| Espessura do PWB | 0.5-4.5mm |
| Aperto do PWB | Cilindro que aperta, largura de trilha ajustável |
| Trilho | 2 trilhos, 2 pórtico (o trilho 1,4 é o trilho fixado) |
| No. da câmera | 6 grupos (câmara digital) |
| Câmera reconhecimento da câmera da visão/identificação inferiores da suficiência | |
| Correção da visão alignment+Mark | |
| Montando a precisão | ±0.02mm |
| Montando a altura | ≤15mm |
| Montando a velocidade | 80000CPH (velocidade a melhor) |
| Escala dos componentes | Pacotes do carretel de fita do minuto 0201 ~40*40mm e de bandeja de IC alimentador etc. |
| No. da estação do alimentador | Entalhe dobro 32PCS do carro do embarcadouro do lado, pacotes do carretel de fita: 64PCS (único entalhe 16PCS do carro do embarcadouro do lado, pacotes do carretel de fita: 32PCS), livremente comutando entre o acoplamento do alimentador da bandeja de IC do alimentador do carro e da bandeja de IC: Opção) |
| Cabeças de No.of | Lado dobro: 20pcs (único lado: 10pcs) |
| Maneira de alimentação | Alimentador principal dobro inteligente |
Sistema de alimentação inteligente de SMT
Entrando a função do carro
A função de entrar o carro é o apoio dos componentes do smd, ele é o porão dos alimentadores. O alimentador instala no carro de acoplamento com o elétrico e a alimentação do componente do smd contínuo.
Assim com peça sobresselente do carro do embarcadouro, podia haver conseguir rapidamente a linha da mudança para produzir o produto diferente, igualmente podia conectar o carretel de fita mais convinent. Curto a linha em mudança tempo.
Função do alimentador da bandeja de IC
O alimentador da bandeja de IC está usando-se alimentando IC (QFP/BGA/etc). YT20 podia usar do alimentador da alimentação e da bandeja de IC o alimentador ao mesmo tempo. Apropriado para a placa elétrica, fabricação da placa da elevada precisão.
Tamanho e características do alimentador
YT20 usando o alimentador dobro da cabeça da série da honra de ETON, é uma precisão mais alta para alimentar mini 0201 componentes, mini vibração ao correr.
