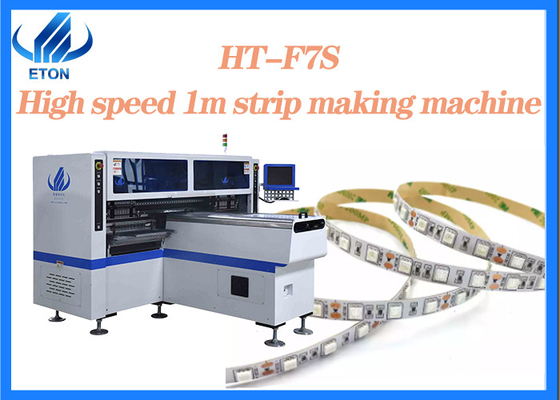

Mounter de alta velocidade com 180K CPH para a tira conduzida 1M longa da luz
Parâmetro de Techincal
| Modelo |
HT-F7S |
| Dimensão |
2700*2300*1550mm |
Largura do comprimento do PWB |
Máximo: minuto de 1200*330mm: 100*100mm |
| Peso total |
1700kg |
Espessura do PWB |
0.5-5mm |
| Aperto do PWB |
Pressão ajustável pneumática |
Sistema |
Windows7 |
| Montando o modo |
Picareta do grupo e lugar do grupo |
Software |
R&D independentemente |
| Montando a precisão |
±0.02mm (precisão da repetição) |
Montando a velocidade |
150000~180000 CPH |
| Montando a altura |
≦5mm |
Componentes |
Diodo emissor de luz 3014/3020/3528/de 5050 e capacitores, resistores, retificadores de ponte, etc. |
| No. da câmera |
5 grupos (câmara digital) |
Espaço dos componentes |
0.5mm |
| Alinhamento da visão, correção de MARK |
Poder |
380AC 50 HERTZ |
| Consumo de potência |
6kw |
Transmissão do transporte |
Max Length: 1200 milímetros |
| Ambiente operacional |
23℃±3℃ |
Velocidade da transmissão |
>500mm/sec |
| Sentido de transmissão |
Único (o left→ direito ou o right→ sairam) |
Posicionando a maneira |
Ótico |
| Modo de transmissão |
Movimentação em linha |
Suprimento de ar |
0.4-0.6mpa (²) de 4-6kgf/cm 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independente por ETON |
X, Y, maneira da movimentação da linha central de Z |
Servo motor linear magnético da parte alta motor+ |
| Grupo do módulo 1 do cartão de controle do movimento |
Investigação e desenvolvimento independente por ETON |
No. da estação dos alimentadores |
68 PCS |
| Maneira de alimentação |
Alimentador elétrico com motor dobro |
No. da cabeça |
34 PCS |
Características

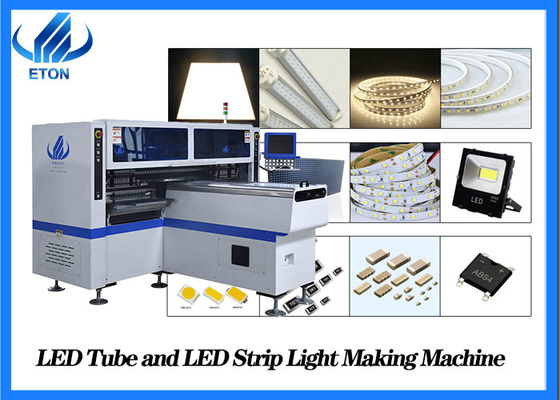

1. Aplique ao PWB rígido de 0.6m, de 0.9m, de 1.2m e à tira flexível do diodo emissor de luz de 0.5m, de 1m, produzindo com 4 tipos materiais ao mesmo tempo com o de alta capacidade, disponível para a placa com qualquer proporção de microplaqueta e de resistor do diodo emissor de luz.
2. O módulo duplo do braço quatro, 17 bocais para cada parte de montagem, a parte A ou o parte b podem ser montados separadamente ou synchronously.
3. Calibração automaticamente, elevada precisão, disponível para o RGB.
4. Tecnologia exclusiva da patente: Colheita do grupo e colocação da montagem do grupo.
5. Capacidade IPC9850: 200000-250000 CPH
Perfil da empresa
EQUIPAMENTO CO. DA AUTOMATIZAÇÃO DE SHENZHEN ETON, LTD
ETON foi fundado em 2011, é uma empresa que afiado no fornecedor da solução da fabricação e do processo que se centra sobre o R&D, a produção, as vendas e o serviço da picareta e do lugar de alta velocidade de SMT e da automatização de SMT equipamento periférico.
Experiências
Focalização na picareta de SMT e na máquina do lugar mais de 10 anos
Os produtos exportaram para mais de 20 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc.
ETON obteve 9 patentes da invenção, 112 patentes práticas, 12 direitos reservados do software de tecnologias da propriedade intelectual, para ser um fabricante principal do comércio de SMT.
Entrega do ADN do pacote
Nosso pacote da máquina está usando o algodão da espuma com pacote do vácuo e equipado com as caixas por caminhões, para proteger a máquina em uma condição ótima durante o transporte.
Entrega: pelo mar, pelo ar e pelo transporte de terra
