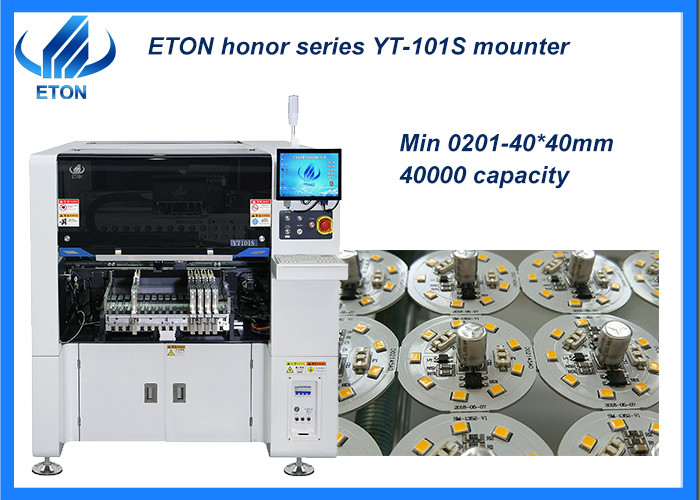

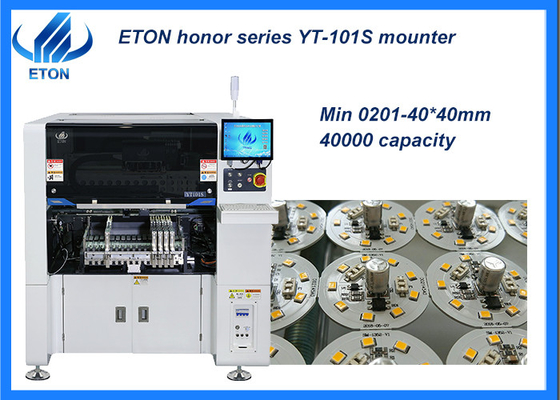

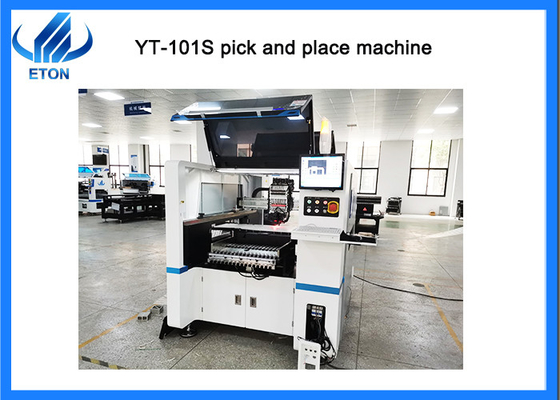

A elevada precisão da microplaqueta da iluminação 0201 do diodo emissor de luz fácil opera a picareta de SMT e a máquina do lugar
Características principais da máquina
- Adote a multi cabeça modular de alta velocidade, aplique-a à grande microplaqueta ultra pequena da microplaqueta 0201~40*40 milímetro, escala componente larga;
- Câmera brandnew da visão do voo: Melhore o desempenho do reconhecimento, tamanho até 40*40 milímetro, aplique-o a BGA ou a CSP etc.;
- Dispositivo de detecção do vácuo: Cada cabeça da colocação com função de detecção independente, que melhora a estabilidade do equipamento e a confiança do produto;
- Capacidade ultra de alta velocidade: Adote o motor linear magnético da parte alta, o sistema servo e a cabeça modular da multi função, a capacidade aumentada por 25% comparado com a máquina tradicional, alcance o melhor 40000 CPH da velocidade;
- Cabeça auto-em desenvolvimento brandnew da colocação da elevada precisão;
- A câmera de alta velocidade da visão do voo da cabeça da precisão captura a imagem da colocação em conformidade, melhora o desempenho da colocação;
- A cabeça da colocação para adotar a detecção independente do vácuo, melhora o desempenho da colocação;
- Off-line programando, ganhe a época do ciclo da comutação;
- Função de aprendizagem inteligente do AI do software e função da otimização automática.
Parâmetro principal da máquina
| Modelo |
YT-101S |
| Tamanho do PWB |
Tamanho máximo: 500*350 milímetro
Tamanho mínimo: 50*50 milímetro
|
| Espessura do PWB |
0.5-4.5 milímetros |
| Aperto do PWB |
Cilindro que aperta, largura de trilha ajustável |
| Software |
R&D independentemente |
| Sistema da gestão de produção MES |
Personalizado (opção) |
| Programação autônoma |
Disponível |
| Câmera |
Componente principal do reconhecimento da visão do voo
Alinhamento da visão + correção de Mark
|
| Precisão da repetição |
±0.02 milímetro |
| Montando a altura |
≦15 milímetro |
| Velocidade ótima |
40000 CPH |
| Escala componente |
Pacotes mínimos de 0201~40*40 milímetro e IC etc. |
| Modo da posição |
Ótico |
| Cabeças de No.of |
10 PCes |
| Maneira de alimentação |
Alimentador principal dobro inteligente |
Nossa vantagem
Nós podemos fornecer a linha solução de SMT para você!
Máquina da picareta e do lugar/forno do reflow/impressora do estêncil/PWB conveyor/SPI/AOI.etc
fábrica 1.Light para: bulbos conduzidos, DOB, lente, luz de painel, downlight, revérbero, tubo, luz de tira de 0.5m, de 1m, etc.
coordenadores 2.Provide ultramarinos para a instalação livre e o treinamento livre.
Tipo 3.TOP do fabricante da máquina de China SMT, 500 empregados para ETON
Pacotes
Mantenha uma boa qualidade da máquina quando durante o transporte até o destino de nossos clientes que é um aspecto imperativo para um de um serviço apropriado para que nossos clientes comprem nossa máquina, assim que a certificação de uma embalagem qualificada e resistente é uma missão chave para nós, são aqui as etapas especificadas para sua referência:
Etapa 1: Embalagem no pacote do filme para impedir a poeira e a água à máquina
Etapa 2: Embalagem no algodão da espuma para proteger fora da máquina
Etapa 3: Embalagem no pacote do vácuo a manter-se seco da máquina durante o transporte
Etapa 4: Transporte pelo caminhão ao porto especificado
Linha solução de SMT
A linha de produção de SMT tem dois esquemas: linha semiautomática e totalmente automático. Se você apenas está começando a fazer, eu sugiro que você faça uma linha de produção semiautomática, que possa eficazmente salvar seu custo.
O equipamento exigido para a linha de produção semiautomática inclui:
- Máquina imprimindo semiautomática: a pasta da solda é imprimida na almofada do PWB através do estêncil;
- Máquina da picareta e do lugar: monte as microplaquetas conduzidas ou outros componentes na posição designada sobre a placa do PWB;
- Forno do Reflow: derretendo a pasta da solda para fazê-la aderir aos componentes de montagem;
- Transporte: inspecione a colocação e a qualidade de solda, e igualmente jogue um papel em transferir placas do PWB e na proteção na linha de produção de SMT
FAQ
Q. Fazer suas máquinas tem certificados da qualidade?
A. Nós somos empresa da alto-tecnologia com CE, SIRA, CCC, o ISO concedeu como “Bem-saiba o tipo” e as muitas patentes da tecnologia, e tenha a experiência rica (mais de 11 anos) na linha de produção programa da luz do diodo emissor de luz.
Q. Que está a sua velocidade real de seus produtos?
A. Para a velocidade real da máquina que é forçada por muitos fatores,
isso relativo ao número dos componentes, o momento de enviar a placa do PWB
e receba a placa que terá a influência na velocidade quando na produção, e deve decidir para os produtos e as necessidades reais.
Q. Pode você aceitar o CIF como o preço citado?
A. Nós aceitamos somente EXW porque o preço citado para ele é conveniente e mais barato para ambos os lados.
