Picareta de SMT e máquina da montagem do lugar para que o rolo de 100M role a tira longa do diodo emissor de luz com 500000 CPH
Características:
1: Produzindo com produção de 4 tipos de materiais ao mesmo tempo com de alta capacidade, disponíveis para 1M, 5M, 50M ou alguns comprimentos da tira e do rolo flexíveis rolar.
2: O módulo duplo do braço quatro, 17 bocais para cada parte de montagem, a parte A ou o parte b podem ser montados separadamente ou synchronously.
3: Calibração automaticamente, elevada precisão, disponível para o RGB
4: Tecnologia exclusiva da patente: Grupo a escolher e grupo a montar
Parâmetro tachnical da máquina
| Modelo |
T9-2S |
| Dimensão |
3454x3035x1777mm |
| Peso total |
3100kg |
| /PCB |
| Largura do comprimento do PWB |
250 (±10) comprimentos mm*Any |
| Espessura do PWB |
0.1-0.5mm |
| Aperto do PWB |
Limpe a adsorção, cilindro que aperta, largura de trilha ajustável |
| Montando o modo |
Colheita do grupo e colocação do grupo |
| O.S. |
| Sistema |
Windows 7 |
| Software |
R&D independentemente |
| Exposição |
Exposição de diodo emissor de luz |
| Sistema de MES |
Personalizado (opção) |
| Sistema da visão |
| Câmera de No.of |
10 grupos (câmara digital) |
| Correção da visão alignment+Mark |
| Montando a precisão |
±0.05mm/±0.05mm (precisão da repetição) |
| Montando a altura |
≤5mm |
| Montando a velocidade (situação ótima) |
Lado dobro 500000CPH, único lado 250000CPH |
| Escala dos componentes |
LED3014/3020/2858/505 e resistor, capacitores, retificadores de ponte |
| Espaço dos componentes |
0.5mm |
| Poder |
380AC 50HZ |
| Consumo de potência |
9.6KW |
| Ambiente operacional |
23℃±3℃ |
| Transmissão do transporte |
MAX Length: 1000mm |
| Velocidade da transmissão |
>500mm/sec |
| Sentido de transmissão |
Escolhe (left→right ou right→left) |
| Modo de transmissão |
Movimentação em linha |
| Modo da posição |
Ótico |
| Consumo do gás |
0.4-0.6mpa (²) de 4-6kgf/cm 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independente por ETON |
| Grupo do módulo 1 do cartão de controle do movimento |
Investigação e desenvolvimento independente por ETON |
| X, Y, maneira da movimentação da linha central de Z |
Motor magnético do motor linear +Servo da parte alta |
| Sistema de alimentação |
| No. da estação dos alimentadores |
136PCS (única estação 68PCS) |
| Bocais de No.of |
136PCS (único lado 68PCS) |
| Maneira de alimentação |
O alimentador elétrico adota o único motor |
A linha de produção do smt

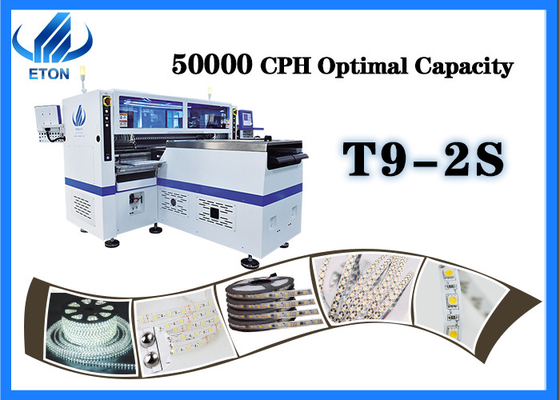

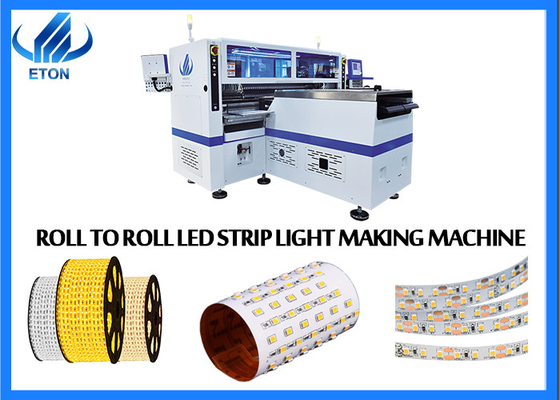

T9-2S é ultra de alta velocidade e máquina profissional da picareta e do lugar para que nenhum rolo do fio role a luz de tira conduzida, especialmente, pode produzir todo o comprimento da tira conduzida imediatamente, como 10m, 25m, 50m, 100m, etc.
Vantagens da empresa
Desde estabelecido em 2011, ETON tem mais de 12 anos de experiência. Em 2020, o parque industrial inteligente na província de Jiangxi estabeleceu-se. Igualmente tem mais de 500 empregados e equipe do R&D 50.
Em 2022, ETON desenvolveu a máquina de montagem a mais alta da velocidade, a capacidade ótima pode alcançar 500000CPH. E a série a mais nova da série-honra, o componente mínimo pode montar 0201.
ETON tem a divisão de alta velocidade da máquina da picareta e do lugar de SMT, a divisão da impressora do estêncil da pasta da solda da precisão, a divisão distribuidora do equipamento da precisão de alta velocidade, e a divisão periférica do equipamento da automatização do smt.
Certificados
ETON s não somente na posição principal no campo de máquinas de alta velocidade fotoelétricas da colocação, mas igualmente fez o progresso da descoberta no campo da máquina de alta velocidade da colocação do smt, ele desenvolveu com sucesso uma variedade de máquinas universais de alta velocidade da colocação do smt eficaz na redução de custos.
ETON obteve um número de tecnologias da propriedade intelectual, 133 patentes totais, incluindo 9 patentes da invenção, 112 patentes práticas, 12 direitos reservados do software, igualmente ganhou os certificados ultramarinos como o CE, o CCC, o SIRA, etc.
