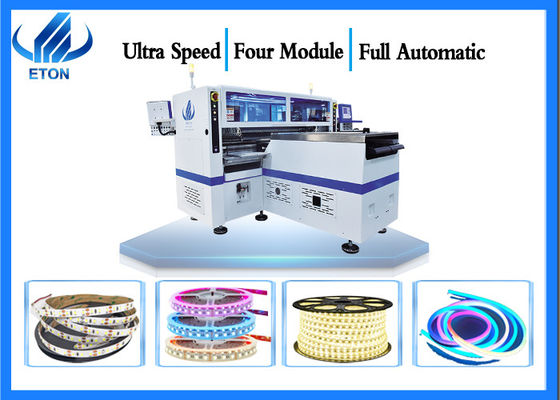

Montador smt de quatro módulos para tira longa de led de 5m a 100m com 10 câmeras e capacidade de 500.000 CPH
Parâmetro técnico da máquina
| Modelo |
T9-2S |
| Largura do comprimento do PCB |
250(±10)mm*Qualquer comprimento |
| Espessura do PCB |
0,1-0,5 mm |
| Fixação PCB |
Adsorção a vácuo, fixação do cilindro, largura da trilha ajustável |
| Modo de montagem |
Separação em grupo e colocação em grupo |
| Sistema |
windows 7 |
| Programas |
P&D de forma independente |
| Mostrar |
Display LED |
| sistema MES |
Personalizado (Opção) |
| Nº da câmera |
10 conjuntos de alinhamento de visão + correção de marca |
| Precisão de montagem |
±0,05mm/±0,05mm (precisão de repetição) |
| Altura de montagem |
≤5mm |
| Velocidade de montagem (ideal) |
Lado duplo 500000CPH, Lado único 250000CPH |
| Gama de componentes |
LED3014/3020/2858/505 e resistor, capacitores, ponte retificadora |
| espaço de componentes |
0,5 mm |
| Poder |
380AC 50HZ |
| Consumo de energia |
9,6KW |
| Ambiente operacional |
23℃±3℃ |
| transmissão do transportador |
Comprimento MÁX.: 1000mm |
| velocidade de transmissão |
＞500mm/seg |
| Direção de transmissão |
Simples(esquerda→direita ou direita→esquerda) |
| modo de transmissão |
Unidade on-line |
| Modo de posição |
óptico |
| Consumo de gás |
0,4-0,6mpa(4-6kgf/cm²)150N/min |
| Controle elétrico |
Pesquisa e desenvolvimento independentes da ETON |
| Módulo de cartão de controle de movimento 1 conjunto |
Pesquisa e desenvolvimento independentes da ETON |
| Modo de acionamento do eixo X,Y,Z |
Motor linear magnético de alta qualidade + servo motor |
| Sistema de alimentação |
| Nº de estações de alimentadores |
136PCS (estação única 68PCS) |
| Número de Bicos |
136PCS (lado único 68PCS) |
| alimentação |
Alimentador elétrico adota um único motor |
os aplicativos
Vantagens da empresa
1. Equipamento SMT: Máquina de pegar e colocar/forno de refluxo/impressora de estêncil/transportador de PCB/SPI/AOI.etc
2. Light Factory para: lâmpadas led, DOB, lente, painel de luz, downlight, streetlight, tubo, 0,5m, 1m strip light, etc.
3. Fornecer engenheiros no exterior para instalação gratuita e treinamento gratuito.
4. Marca TOP do fabricante de máquinas SMT da China, 500 funcionários para ETON
5. Mercado externo: Os produtos exportados para mais de 30 países e regiões, incluindo Coréia do Sul, Índia, Vietnã, Tunísia, Egito, Turquia, Rússia, Brasil etc.
Podemos fornecer solução de linha SMT e melhor serviço para você!
