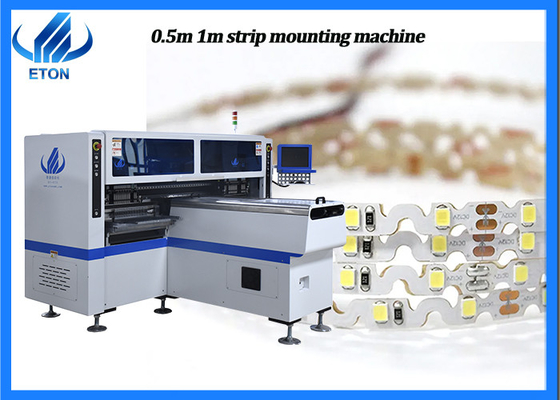

luz de tira 3528 de 0.5m 1m máquina da montagem de 5050 microplaquetas
Informação da máquina
A máquina de F7S pode a montagem 0.5m, luz de tira de 1m, e a velocidade a melhor pode alcançar 180000CPH
o mounter de alta velocidade profissional do Duplo-braço, tipo 2-4 dos materiais ao mesmo tempo, pode montando o grupo dos bocais do RGB 34 para tomar e o grupo para montar.
Componentes: Diodo emissor de luz 3014/3020/3528/5050 e resistor, capacitores, retificadores de ponte etc.
Câmera: a correção da visão alignment+Mark da câmara digital 5sets pode o reconhecimento RGB e melhora a velocidade e a estabilidade de montagem.
Parâmetro técnico
| Modelo |
HT-F7S |
| Dimensão |
| Comprimento |
2700mm |
| Largura |
2300mm |
| Altura |
1550mm |
| Peso total |
1700kg |
| PWB |
| Largura do comprimento do PWB |
Máximo: minuto de 1200*330mm: 100*100mm |
| Espessura do PWB |
0.5-5mm |
| Aperto do PWB |
Pressão ajustável pneumática |
| Montando o modo |
Grupo que escolhe e que coloca separadamente |
| O.S. |
| Sistema |
Windows7 |
| Software |
R&D independentemente |
| Exposição |
Monitor do tela táctil |
| Dispositivo entrado |
Teclado, rato |
| Sistema da visão |
| No. da câmera |
5 grupos (câmara digital) |
| Alinhamento da visão, correção de MARK |
| Repita a montagem da precisão |
±0.02mm (precisão da repetição) |
| Montando a altura |
≦5mm |
| Montando a velocidade |
150000~180000 CPH |
| Componentes |
Diodo emissor de luz 3014/3020/3528/de 5050 e capacitores, resistores, retificadores de ponte, etc. |
| Espaço dos componentes |
0.5mm |
| Poder |
380AC 50 HERTZ |
| Consumo de potência |
6kw |
| Ambiente operacional |
23℃±3℃ |
| Transmissão do transporte |
Max Length: 1200 milímetros |
| Velocidade da transmissão |
>500mm/sec |
| Sentido de transmissão |
Único (o left→ direito ou o right→ sairam) |
| Modo de transmissão |
Movimentação em linha |
| Posicionando a maneira |
Ótico |
| Suprimento de ar |
0.4-0.6mpa (²) de 4-6kgf/cm 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independente por ETON |
| Grupo do módulo 1 do cartão de controle do movimento |
Investigação e desenvolvimento independente por ETON |
| X, Y, maneira da movimentação da linha central de Z |
Servo motor linear magnético da parte alta motor+ |
| Sistema de alimentação |
| No. da estação dos alimentadores |
68 PCS |
| No. da cabeça |
34 PCS |
| Maneira de alimentação |
Alimentador elétrico com motor dobro |

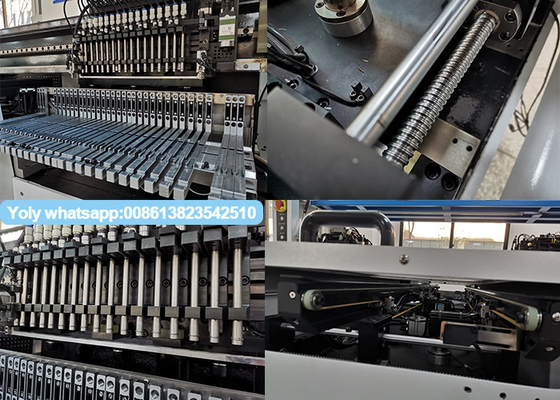

Peça da máquina

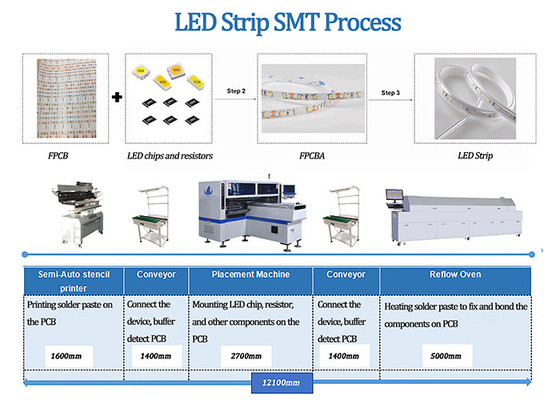

processo de SMT line+SMT da luz de tira de 0.5m 1m

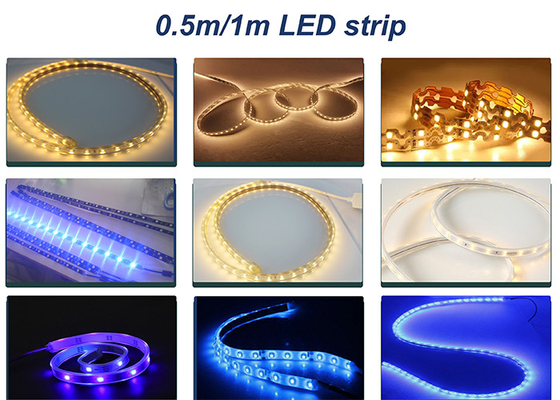

mostra da luz de tira de 0.5m 1m
Sócio de ETON
As máquinas de ETON vendem bem por todo o lado no world.we têm muito sócio no mundo como o ikio, wellite, kundan, RK, SURYA, RangDong e assim por diante.
Como conhecer o preço
Envie-nos e-mail diretamente em linha
Envie-nos um inquérito
E-mail a Yoly: Yoly@eton-mounter.com
Meios sociais: negócio/wechat/skype/facebook do whatsapp/Ins
Número de Whatsapp: 008613823542510
Wecht: ETON13823542510
Facebook: Yoly Fu
Ins: fuyahui0305
FAQ
Q: Que é a data de entrega?
Nós entregaremos os bens após o depósito de 30 dias.
Q: O controle elétrico é desenvolvido independentemente?
Sim, o controle elétrico é por nos e tem a tecnologia exclusiva da patente.
Q: São você um fabricante ou a empresa comercial?
fabricante. Nós temos nosso próprio parque industrial
Q: Como é o treinamento?
: Após ter comprado nossos produtos, você pode enviar seus coordenadores para estudar em nossa fábrica, ou nós podemos enviar nossos coordenadores a yourfactory para treinar seu pessoal para você.
