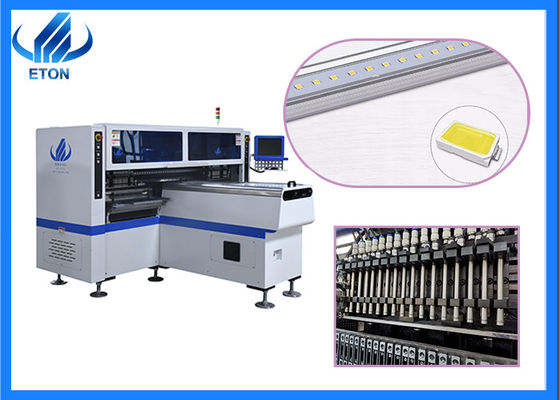

linha de montagem de luz led máquina semi automática para luz de tubo de 1,2m 6kw de potência e estação de 68 alimentadores
O parâmetro da máquina de fabricação de tubos
|
ETON Montador smt de alta velocidade para tubo de luz
|
| PCB Comprimento Largura |
Máx.: 1200*330mm Mín.:100*100mm |
| Espessura do PCB |
0,5-5mm |
| Sistema |
Windows7 |
| Programas |
P&D de forma independente |
| Velocidade de montagem |
150000~180000 CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e capacitores, resistores, ponte retificadora, etc. |
| Espaço de Componentes |
0,5 mm |
| Poder |
380AC 50 Hz |
| Transmissão do transportador |
Comprimento máximo: 1200 mm |
| Velocidade de Transmissão |
>500mm/seg |
| Maneira de posicionamento |
óptico |
| Suprimento de ar |
0,4-0,6mpa (4-6kgf/cm²) 150N/min |
| Modo de acionamento do eixo X,Y,Z |
Motor linear magnético de alta qualidade + servo motor |
| Nº de estações de alimentação |
68 unidades |
| Nº da cabeça |
34 unidades |
| Dimensão |
2700*2300*1550mm |
| Peso total |
1700kg |
| Fixação PCB |
Pneumático de pressão ajustável |
| Modo de montagem |
Escolha do grupo e local do grupo |
| Precisão de montagem |
± 0,02 mm (precisão de repetição) |
| Altura de montagem |
≦5mm |
| Nº da câmera |
5 conjuntos (câmera digital) |
| Alinhamento da visão, correção MARK |
| Consumo de energia |
6kw |
| Ambiente operacional |
23℃±3℃ |
| Direção de Transmissão |
Simples(esquerda → direita ou direita → esquerda) |
| Modo de Transmissão |
Unidade on-line |
| Controle elétrico |
Pesquisa e desenvolvimento independentes da ETON |
| Módulo de cartão de controle de movimento 1 conjunto |
Pesquisa e desenvolvimento independentes da ETON |
| alimentação |
Alimentador elétrico com motor duplo |
Recurso
1. Aplique a: 0.6M,0.9M,1.2M PCB rígido e 0.5M,1M LED tira flexível.Produza 2-4 tipos de materiais ao mesmo tempo.
2. Velocidade de montagem: 150000-180000 CPH
3. alta produtividade: os módulos de montagem cada conjunto de 18 bicos, um total de 68 peças de estação de alimentação e 34 peças de cabeças
A linha de produção para a produção de tubo de Led
Temos uma gama completa de equipamentos de linha de produção de máquinas pick and place, então temos sugestões profissionais para você construir a linha de produção.
Segue abaixo a sugestão de passos básicos para o pick and place de progresso e equipamentos:
certificados
A ETON não está apenas na posição de liderança no campo de máquinas de colocação fotoelétricas de alta velocidade, mas também fez progressos inovadores no campo da máquina de colocação de alta velocidade smt, desenvolveu com sucesso uma variedade de máquinas de colocação universal de alta velocidade smt econômicas.
ETON obteve uma série de tecnologias de propriedade intelectual, totalizando 133 patentes, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos autorais de software, também ganhou certificados ultramarinos como CE, CCC, SIRA, etc.
Nossas Exposições
Participe de várias exposições na China e no exterior todos os anos.
Exposições domésticas: Exposição de Guangzhou Guangya, Exposição de Munique em Xangai, Exposição de Luz LED de Chongqing, etc.
Exposições estrangeiras: Exposição da Índia em Mumbai, Exposição na Índia em Deli, Exposição no Egito, Exposição na Turquia, Exposição no Paquistão, Exposição na Tailândia, etc.
Mercado
Nossos produtos foram exportados para mais de 30 países e regiões, incluindo Coréia do Sul, Índia, Vietnã, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns de nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR e assim por diante.
