Parâmetro
| Nome do produto |

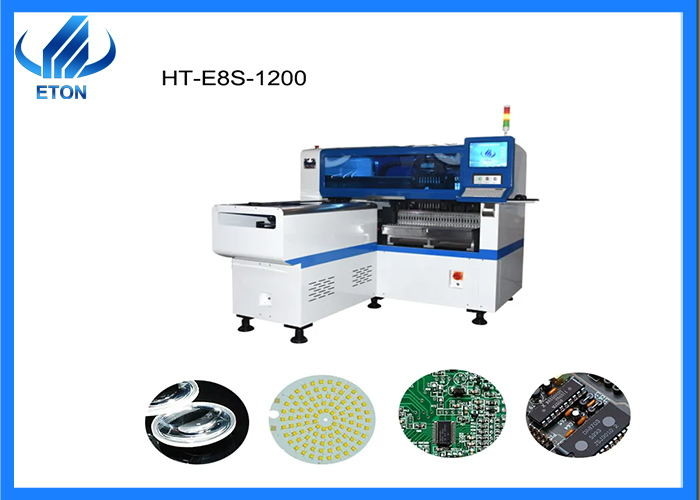

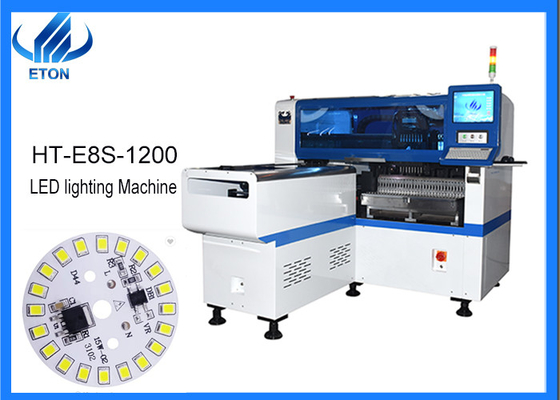

Máquina da montagem de SMT |
| Modelo |
HT-E8S-1200 |
| Comprimento (milímetros) |
2550 |
| Largura (milímetros) |
1650 |
| Altura (milímetros) |
1550 |
| Peso total (quilogramas) |
1700 |
| Montando a velocidade |
45000 CPH |
| Tamanho do PWB (milímetro) |
Máximo: 1200*500
Minuto: 100*100
|
| Espessura do PWB |
0.5-5mm |
| Montando a altura componente |
<15mm>
|
| Aperto do PWB |
Pressão ajustável pneumática |
| Sistemas |
Windows 7 |
| Software |
R&D independentemente |
Descrição da função
Sistema da visão
O sistema de reconhecimento visual da máquina da montagem de SMT é equipado com os dois grupos de câmeras importadas, o um para a correção da marca e o outro para o alinhamento do reconhecimento visual do voo. As duas câmeras cooperam um com o otro, que não podem somente fazer o programa de montar o PWB nesta base, mas para identificar igualmente e reabastecer automaticamente materiais.
Poder produtivo
Ao produzir uma variedade de PCBA, pode igualmente montar lentes, IC e vários componentes especial-dados forma. A escala de montagem mínima dos componentes é 0402, o máximo que monta a escala dos componentes é 15mm, e o período máximo da largura dos componentes é 17mm, a capacidade de produção pode alcançar 45000 CPH (as circunstâncias as melhores).
Características
- Única máquina do módulo
- Máquina da montagem de SMT que monta componentes: Diodo emissor de luz, capacitores, resistores, IC, componentes dados forma, etc.
- Componente: tamanho mínimo 0402; altura máxima 15mm
Tecnologia patenteada exclusiva
- Sistema de alimentação do alimentador eletrônico
- Identificação do voo do alinhamento da visão, correção de Mark
- Função de recarregamento material sem parar
- Auto-otimização após as coordenadas geradas, etc.
As vantagens de remendos de SMT são como segue:
1. Tamanho pequeno e peso leve
O volume e o peso de componentes de SMT são somente aproximadamente 1/10 daqueles de componentes de encaixe tradicionais, que é conveniente para montar. Geralmente, após a microplaqueta de SMT que processa, o volume de produtos eletrônicos pode ser reduzido por 40% a 60%, quando o peso puder igualmente ser reduzido por 60% a 80%.
2. A eficiência aumentada e reduzido custa
O processamento do remendo de SMT é fácil conseguir a automatização, melhorar a eficiência da produção, materiais de salvaguarda, energia, equipamento, mão de obra, tempo, etc., e reduz custos por 30% a 50%.
3. Confiança alta e resistência sísmica forte
características 4.Good de alta frequência, diminuição eletromagnética e interferência da radiofrequência
5. Taxa comum do defeito da baixa solda
6. Densidade de montagem alta
Diferenças e conexões entre PCBA, SMT, e PWB
PWB do ⭐: O acrônimo para “a placa de circuito impresso”, é um portador usado para apoiar componentes eletrônicos e para fornecer a fiação. É somente um produto semiacabado e não pode diretamente ser posto no uso. Deve submeter-se ao processamento da montagem de SMT e do encaixe do MERGULHO.
⭐ SMT: Acrônimo para “a tecnologia montada de superfície”. É uma tecnologia do conjunto do circuito que use processos profissionais para montar componentes eletrônicos em um PWB e para os soldar junto.
⭐ PCBA: O acrônimo para “o conjunto da placa de circuito impresso”, refere o processo de processamento de uma parada onde as placas de circuito impresso (PWB) se submetem à obtenção de matéria prima, seguido pela picareta da superfície de SMT e pela máquina do lugar, pelos encaixes do MERGULHO, pelos testes, e pelo conjunto do produto acabado.
Nota: A sequência de processamento de um produto eletrônico deve ser como segue: → PCBA DE SMT DO → DO PWB.
