Descrição do produto

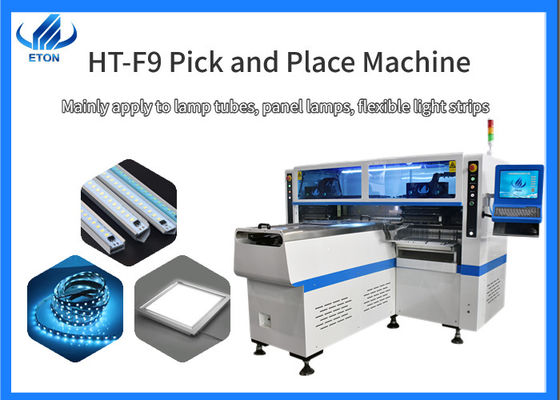

HT-F9, picareta do diodo emissor de luz do braço duplo e máquina de alta velocidade lineares magnéticas do lugar
1. Tecnologia, colheita exclusiva do grupo e colagem patenteadas do grupo, ganhando a época dos bocais da sução que pegaram materiais
2. 68 bocais, 68 alimentadores, quatro materiais diferentes podem ser remendados ao mesmo tempo
3. A capacidade de produção ideal pode alcançar 250000CPH
4. X, movimentação da linha central de Y pelo motor linear magnético da parte alta e pelo servo motor
Parâmetro
| Nome do produto |
máquina da picareta e do lugar |
| Modelo |
HT-F9 |
| PWB Length&Width |
Máximo: minuto de 1200*330mm: 100*100mm |
| Espessura do PWB |
0.5-5mm |
| Software |
Janela 7 |
| Exposição |
Monitor do tela táctil do diodo emissor de luz |
| Repita a montagem da precisão |
±0.02mm (precisão da repetição) |
| Montando a altura |
≦5mm |
| Montando a velocidade |
200000~250000 CPH |
| Componentes |
Diodo emissor de luz 3014/3020/3528/de 5050 e capacitores, resistores, retificadores de ponte, etc. |
Explicação de algumas funções
A placa do PWB é fixada por meio da pressão pneumática ajustável, usando um cilindro do ar para a fixação. Primeiramente, o cilindro de posicionamento do ar funciona para fazer a parada da placa do PWB na posição ajustada, e então o cilindro lateral do ar da braçadeira funciona para fazer a placa do PWB adere à borda fixa do trilho para assegurar-se de que seja perpendicular ao sentido do movimento da cabeça de montagem. Então, o cilindro superior do ar da placa funciona para fazer a placa do PWB horizontal, assegurando-se de que o PWB não se mova durante a montagem, e está sempre paralelo ao plano do bocal da sução tanto quanto possível, as placas diferentes do PWB podem ser fixadas ajustando a altura e a posição do pino do ejetor.
A máquina HT-F9 da picareta e do lugar é equipada com as cinco câmeras, cada qual é uma câmera para ajustar o afastamento do bocal fotografando o centro do bocal; Dois que o alimentador ajustou câmeras ajustam o afastamento do alimentador disparando a linha da escala do centro do assento do alimentador; Uma câmera da marca é usada para executar o procedimento de montagem da placa do PWB fazendo a varredura o ponto da marca como uma referência. A câmera da eliminação de erros do bocal e a câmera da eliminação de erros do alimentador são usadas eliminando erros antes de usar, e a câmera da marca e a câmera da eliminação de erros do bocal são usadas na produção.
Placa aplicável do PWB
1. PWB rígido: F9 pode acomodar uma placa do PWB com um comprimento de 1200 * 330mm, e pode ser usado para fazer placas rígidas, tais como lâmpadas de painel e tubos da lâmpada.
PWB 2.Flexible: Além do que placas duras, uma das características as mais grandes desta máquina é que pode igualmente fazer placas macias, tais como as tiras claras flexíveis, que são usadas para a decoração exterior.
Empresa

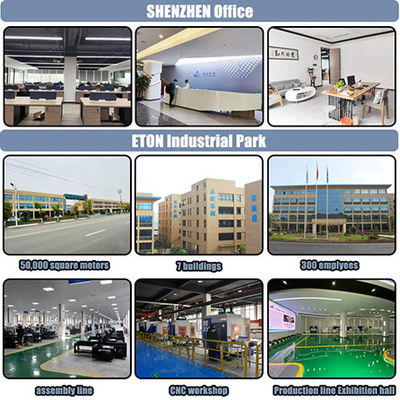

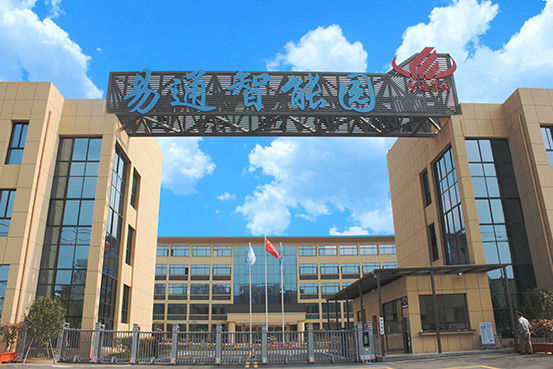

Equipamento co., LTD.is um fabricante profissional da picareta e máquina da automatização de Shenzhen Eton do lugar. Nossos da empresa pesquisa, desenvolvimento, projeto e fabricante independentemente um grupo de picareta de SMT da boa qualidade e de máquina de alta velocidade do lugar. Eton igualmente tem seu próprio parque industrial em Jiangxi. Nós somos uma empresa poderosa com nossa própria produção de R & de D e vendas. E nós recebemos um número de patentes emitidas pelo certificado e pelo apoio do estado. Hoje em dia, nós servimos muitas fábricas e apreciamos a boa reputação.
Nosso serviço
Escritório do serviço global: Índia·Turquia·Vietname·Egito·Paquistão
Soluções profissionais: Forneça soluções profissionais da linha completa de SMT
Garantia livre: Serviço de um ano da fábrica da garantia. Todas as peças danificadas dentro do período de garantia serão substituídas gratuitamente
A instalação livre: A instalação livre no local para assegurar a produção lisa.
Treinamento técnico livre: Treinamento profissional do funcionamento e da manutenção.
Suporte laboral livre: 7 * 24 apoios em linha técnicos.
Elevação de software livre: Vida inteira da elevação de software livre da oferta
FAQ
Q1: Seu produto será seguro de usar-se?
: Naturalmente, nós importamos sensores do limite. Se alguém obtém demasiado próximo, pararão de trabalhar para assegurar a segurança humana.
Q2: Quanto tempo é o período de garantia para seu produto?
: Eficaz após a instalação, com um período de garantia de um ano
