Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Componentes aplicáveis: | 0402 |
---|---|---|---|
nome: | SMT escolhe e coloca a máquina | Fonte de alimentação: | 380AC 50HZ |
Circunstância: | Original de 100% | Peso: | 2500KG |
Montando a velocidade: | 90000CPH | alimentadores: | 24 |
Espessura do PWB: | 0,5~5mm | ||
Realçar: | Módulo duplo da máquina de SMT Mounter,máquina de SMT Mounter do módulo duplo,Conponent 0402 SMT Mounter |
Descrição do produto

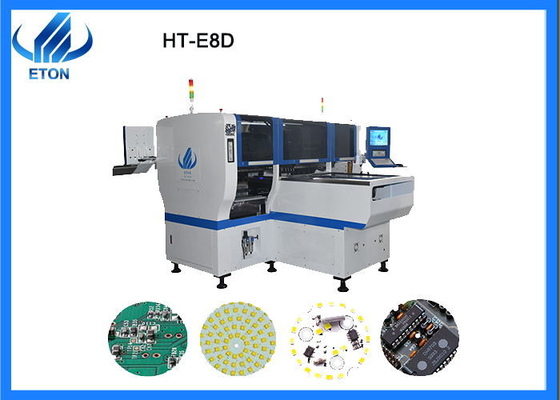

O HT-E8D-1200 é um mounter de alta velocidade de SMT da multi-função do maglev do módulo duplo. Este modelo do módulo duplo é controlado por dois sistemas, e cada módulo é controlado por um grupo de programas independentes. Os dois módulos são independente de se, assim que significa que o PWB dois pode ser produzido simultaneamente e dois produtos diferentes podem ser fabricados.
Parâmetro
Nome do produto | Mounter de SMT |
Modelo do produto | HT-E8D-1200 |
Comprimento | 3150mm |
Largura | 2250mm |
Altura | 1650mm |
Peso total | 2500kg |
Espessura do PWB | 0.5-5mm |
Aperto do PWB | Pressão ajustável pneumática |
Tamanho do PWB |
Máximo: 1200*300mm Minuto: 100*100mm |
Câmera de NO.of | 4 grupos |
Bocais de NO.of | 24 PCS |
Estação do alimentador de NO.of | 48 PCS |
Papel de componentes da máquina
Ø MARCAM a câmera: Execute o procedimento de instalação para a placa do PWB fazendo a varredura o ponto da marca como uma avaliação de desempenho.
Câmera da identificação do voo de Ø: Tome fotos dos componentes tomados pela cabeça de montagem do mounter de SMT, compare os procedimentos de montagem feitos pela câmera precedente da marca, e para calcular se a compensação está precisada de montar componentes positivos
Motor linear da levitação magnética de Ø: O rotor gera um campo magnético através da conexão de alimentação externa. O estator próprio é um ímã permanente. A interação entre o rotor e os polos magnéticos faz com que a cabeça de montagem mova-se repetidamente.
Régua de raspagem de Ø: Usa o princípio ótico de raspagem a trabalhar, e é um dispositivo da medida e de feedback. Tem a precisão alta da detecção e a velocidade rápida da resposta, que determina em certa medida a precisão da montagem principal.
Trilho de guia linear de Ø: usado para apoiar e guiar as peças moventes (cabeças da montagem, plataformas do transporte), e para executar movimentos repetitivos da elevada precisão no sentido especificado.
Bocal de Ø: O bocal da sução de um mounter multifuncional de SMT da colocação é composto geralmente da liga e cerâmico, mas é fácil quebrar.
Tipo do bocal da sução
3014
|
3014,4014,2020, resistência pequena, capacidade, etc. |
3528 | 3528,5630,5730, resistência pequena, capacidade, etc. |
5050 | 5050, IC, componentes heterossexuais, grande resistência, capacidade, etc. |
FAQ
Q1: Há alguma diferença entre o HT-E8S-1200 da sua empresa e o HT-E8D-1200?
: O mounter dois SMT é funcionalmente idêntico, salvo que o E8S é um mounter de SMT do grupo do único modo, e o E8D é um mounter duplo de SMT do grupo do modo. O E8S tem uma capacidade de produção de 45000 CPH, e o E8D tem uma capacidade de produção de 90000 CPH, duas vezes de que do E8S.
Q2: Que são as diferenças entre o mounter multifuncional de SMT e mounter dedicado de SMT nos produtos aplicados?
: A máquina multifuncional é apropriada para uma variedade de produtos, tais como bolhas da bola, telas de exposição, movimentações, etc., com precisão de montagem mais alta, mas ao mesmo tempo, a velocidade de montagem é mais lenta comparada às oportunidades dedicadas; A máquina dedicada é usada principalmente para produtos lineares tais como os tubos e tiras claros da luz suave, com exigências menos estritas para montar a precisão e uma velocidade de montagem mais rápida.
