Detalhes do produto:
Condições de Pagamento e Envio:
|
Comprimento: | 2700mm | Largura: | 2300mm |
---|---|---|---|
Altura: | 1550mm | Peso: | 1700kg |
Realçar: | Picareta do diodo emissor de luz de 18000 CPH e máquina do lugar,tira SMT Chip Mounting Machine do cabo flexível,Câmara digital SMT Chip Mounting Machine |
Características
Detalhes
a posição de escolha componente pode ser ajustada de acordo com o passo da almofada do PWB, minuto 6.5mm. Aplique ao resistor do diodo emissor de luz 3014/3020/2835/5050, ao capacitor, à escala componente larga do retificador de ponte etc.
(1) 2 grupos de câmera com bocal da sução: migrar a identificação, detecção de estado componente da adsorção, grave a situação do escapamento da placa do PWB. Ajuste o afastamento do bocal.
(2) 2 grupos de câmeras de Feida: detecte se lá são componentes, ajuste o afastamento de Feida
(3) grupos 1 de câmeras da marca: Identifique pontos da marca
Parâmetro técnico

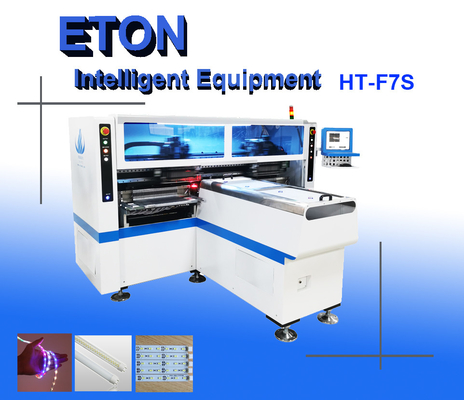

Modelo | HT-F7S |
Comprimento | 2700mm |
Largura | 2300mm |
Altura | 1550mm |
Peso total | 1700kg |
Tamanho do PWB (L* W) | minuto de 1200*330mm; 100*100mm |
Espessura do PWB | 0.5-5mm |
Aperto do PWB | Pressão ajustável pneumática |
Montando o modo | Grupo a tomar e grupo a montar |
Sistema | Windows 7 |
Software | R&D independentemente |
Exposição | Monitor do tela táctil |
Dispositivo entrado | Teclado, rato |
Câmera de No.of | câmara digital de 5 grupos (câmara digital) |
Componentes | LED3014/3020/3528/5050, capacitores, resistores, retificadores de ponte etc. |
Estação dos alimentadores de No.of | 68PCS |
Bocais de No.of | 34PCS |
Poder | 380AC 50HZ |
Ambiente operacional | 23℃±3℃ |
Transmissão do transporte | Max Length: 1200mm |
Velocidade da transmissão | >500mm/sec |
Sentido de transmissão | Único |
Modo de transmissão | Movimentação em linha |
Modo da posição | Ótico |
Suprimento de ar | 0.4-0.6mpa (4-6kgf/cm) 150N/min |
Controle elétrico | Investigação e desenvolvimento independente por ETON |
X, Y, maneira da movimentação da linha central de Z | Motor magnético do motor linear +Servo da parte alta |
Maneira de alimentação | Alimentador elétrico com motor dobro |
Empresa de ETON
Equipamento Co. da automatização de Shenzhen ETON, Ltd. -----Fabricante da picareta de SMT e da máquina automáticas do lugar. Nosso produto que joga um papel determinante nesta indústria. Nós ajustamos uma cooperação e uma parceria duradouros com a maioria de clientes. Dê boas-vindas calorosamente a todos os clientes para visitar nossa empresa para a amizade e a cooperação.
