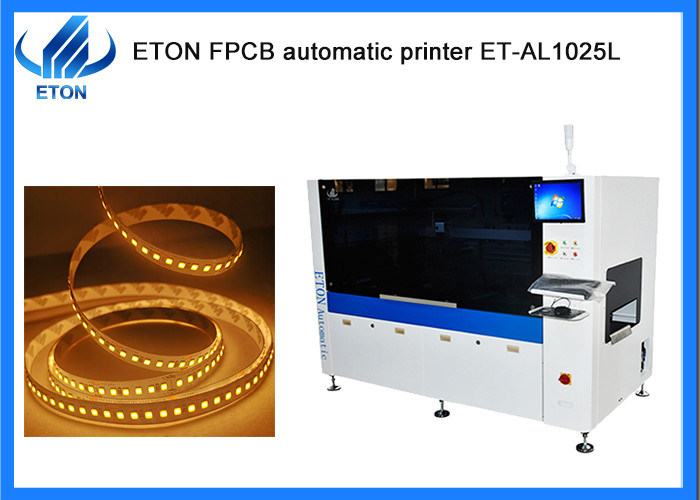

Sistema automático do alinhamento da visão da impressora para a impressão da placa do diodo emissor de luz FPCB
Configuração de máquina
●Cabeça de impressão programável da suspensão;
os grupos do *Two de movimentação de motor de piso, a pressão dianteiro e traseiro do raspador podem ser ajustados separadamente para assegurar dianteiro e traseiro a inconsistência de imprimir causado pela deformação da fadiga do material do raspador;
*Effectively controle o curso, melhore a eficiência imprimindo, e impeça o escapamento da pasta da solda;
●O raspador de aço inoxidável padrão, projeto original, melhora a vida útil da lâmina;
●Sistema descendente do alinhamento da visão;
●Ajuste do trilho de guia do CNC;
●Computador controlado industrial, sistema operacional da relação de Windows XP;
●Sistema diagnóstico do software incorporado;
●Relação de SMEMA.
Parâmetro técnico
| Quadros de tela |
Min Size |
850mm |
| Max Size |
550mm |
| Espessura |
25~45mm |
| FPCB Min Size |
50mm |
| FPCB Max Size |
260mm |
| Espessura de FPCB |
0.5~5mm |
| Warpage de FPCB |
Diagonal máxima 1% de FPCB |
| Altura do transporte |
900±40mm |
| Sentido do transporte |
De direitas |
| Velocidade de transporte |
1000mm/S máximos programáveis (ajustável) |
| Lugar da placa |
Sistema de apoio |
Plataforma que levanta a tensão |
| Apertando o sistema |
Braçadeira da borda fixa |
| Cabeça de cópia |
Duas cabeças de cópia motorizadas independentes |
| Velocidade do rodo de borracha |
6~300mm/sec |
| Pressão do rodo de borracha |
0~10Kg/cm2 |
| Ângulo do rodo de borracha |
55° (padrão) |
| Tipo do rodo de borracha |
De aço inoxidável (padrão), plástico |
| Velocidade da separação do estêncil |
0.1~20mm/sec programável |
| Sistema de limpeza |
Limpeza manual |
| Escalas de ajuste da tabela |
X: ±5mm; Y: ±5mm; θ: ±2° |
| Máquina |
| Repita a precisão da posição |
±0.01mm |
| Imprimindo a precisão |
±0.025mm |
| Tempo de ciclo |
≤9s (exclua a impressão & a limpeza) |
| Ar exigido |
4.5~6Kg/cm2 |
| Entrada de poder |
C.A.: 220±10%, 50/60HZ 1Φ 1.5KW |
| Método de controle |
Controle do PC |
| Dimensões da máquina |
1754 (L) X1249 (W) X1600 (H) milímetro |
| Peso da máquina |
Aproximadamente: 600Kg |
| Transporte de FPCB sobre a altura de placa |
20mm |
Nossas exposições
Eton participou em muitas exposições dos países estrangeiros, tais como a exposição de Mumbai da Índia, a exposição de Deli da Índia, a exposição de Egito, a exposição de Turquia, a exposição de Paquistão, etc. e a troca com os mais de 30 países. Além disso, nós temos participamos em nossa grande exposição doméstica, como a exposição de Guangzhou Guangya, a exposição da luz do diodo emissor de luz da exposição de Shanghai Munich, do Chongqing, etc.
Serviço
serviço da Pre-venda
Forneça o plano apropriado da produção
Emita um parecer sobre o equipamento elétrico e a disposição da planta
Serviço da venda
Estado da máquina do relatório a tempo
Continuação e para enviar o vídeo da máquina do teste
Serviço pós-venda
Elevação da vida do software
24 horas a tratar em linha os problemas
Os coordenadores podem chegar no local para ensinar a operação e eliminar erros da máquina
Visita regular (um período de garantia do ano, as peças sobresselentes reparam livre; Uma vez ou duas vezes por ano após a garantia)
Transporte e entrega
Maneira de envio:
※ Pelo ar, para a amostra e o pacote pequeno
※ Pelo mar, para o grandes pacote e quantidade;
※ Outras maneiras como o cliente pediu.
Prazo de entrega:
※ No prazo de 30 dias.
FAQ
Q. Que está a sua velocidade real de seus produtos?
A. Para a velocidade real da máquina que é forçada por muitos fatores, que se relacionaram ao número dos componentes, o momento de enviar a placa do PWB e de receber a placa, etc. E é decidir para os produtos e as necessidades reais.
Q. quantos componentes pode sua máquina da picareta e do lugar montagem em uma placa do PWB?
A. Quando isto for para nossas necessidades dos clientes e o tamanho da placa do PWB.
Q. quantos produtos pode sua máquina fazer pelo dia?
A. A capacidade de nossa máquina é de acordo com os produtos reais, e o número de componentes em sua placa do PWB que é fatora importante para figurar para fora a velocidade real de nossa máquina com seus produtos.
