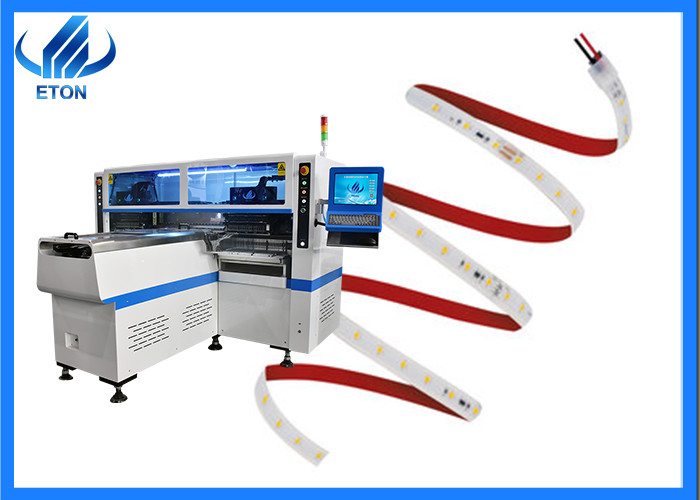

Máquina automática 250000CPH da montagem de SMT da função de alimentação para a picareta da luz de tira do diodo emissor de luz de 1m e a máquina do lugar
O parâmetro principal
| Comprimento |
2700mm |
| Largura |
2300mm |
| Altura |
1550mm |
| Peso total |
1700kg |
| Largura do comprimento do PWB |
Máximo: minuto de 1200*330mm: 100*100mm |
| Espessura do PWB |
0.5-5mm |
| Aperto do PWB |
Pressão ajustável pneumática |
| Velocidade da transmissão |
>500mm/sec |
| Transmissão do transporte |
Comprimento máximo: 1200mm |
| Repetição montando a precisão |
±0.02mm |
| Espaço componente |
0.5mm |
| Altura componente |
≤5mm |
| Sentido de transmissão |
Único (o left→ direito ou o right→ sairam) |
| Não. Da estação dos alimentadores |
68PCS |
| Não. Da cabeça |
68PCS |
| Ambiente operacional |
23℃±3℃ |
| Consumo de potência |
6KW |
| Modo de transmissão |
Movimentação em linha |
| Posicionando a maneira |
Ótico |
| X, Y, maneira da movimentação da linha central de Z |
Motor linear magnético da parte alta e motor do saque |
| Maneira de alimentação |
Alimentador elétrico com motor dobro |
As características
1. Picareta do motor linear magnético e do servo motor e máquina do lugar, produzindo com 4 tipos materiais ao mesmo tempo com de alta capacidade.
2.It é apropriado para o PWB rígido de 0.6M, de 0.9M e a tira do diodo emissor de luz de 0.5M, de 1M e disponível flexíveis para a placa com qualquer proporção de microplaqueta e de resistor do diodo emissor de luz.
3. Tem o módulo duplo do braço quatro, 17 bocais para cada parte de montagem, a parte A ou B pode ser montada separadamente ou synchronously.
4. Montando o modo: colheita do grupo e colocação do grupo.
5. A capacidade a melhor pode alcançar 250000CPH.

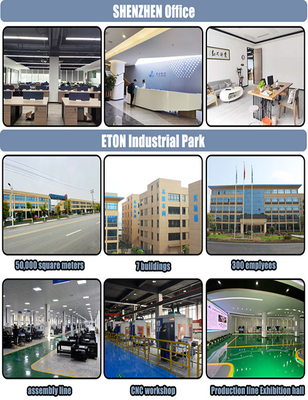

Perfil da empresa
pesquisa 1.Strong e para desenvolver continuamente a equipe da tecnologia, elevação da máquina do apoio, suporte laboral forte do cliente do apoio
2. Experiência rica na linha da indústria de SMT. ETON estabelece-se mais de 10 anos, nós somos fabricante principal da máquina de SMT em China
3. A capacidade de produção forte, ETON tem mais o parque industrial do medidor de 50000 quadrado na província de Jiangxi
o serviço de porta-à-porta do coordenador 4.Provide, apoia o treinamento em linha video, parte de formação video, peça substituída livre do núcleo da máquina durante a garantia.
direção 5.Company de cinco níveis: negócio sincero, foco em R&D, intenções de fabricação, serviço atencioso, confiança do cliente.
Empacotamento de luzes do diodo emissor de luz
Em termos de empacotar, in-line dos 3MM adiantados, 5MM, 8MM, 10MM, piranha. Remendo 0805 do desenvolvimento atrasado, 0603,
1206, agora 1210 (3528), 5050 e a outra série de TOPLED. Consequentemente, a barra de luz do diodo emissor de luz é desenvolvida igualmente in-line do tipo ordinário aos 0805
E 0603, 1206, e os produtos os mais quentes de 5050 séries no mercado agora. Vale notando que o brilho da lâmpada do diodo emissor de luz está relacionado diretamente à microplaqueta.
dístico. Presentemente, os pacotes da microplaqueta estão disponíveis em 9MIL, em 12MIL, em 14MIL e em outros tamanhos. Teoricamente discurso, maior a microplaqueta, mais alta o poder e brilho. Naturalmente, o preço
O preço é igualmente mais caro. Presentemente, muitas empresas no mercado usam a aparência do pacote de 5050, mas usam realmente microplaquetas pequenas com brilho relativamente baixo, de modo que
O preço é baixo, mas a qualidade não é boa, que é irresponsável aos clientes. Ao usar-se, para identificar com cuidado o processo de solda e
Brilho, a diferença entre que pode rapidamente ser identificada com um instrumento.

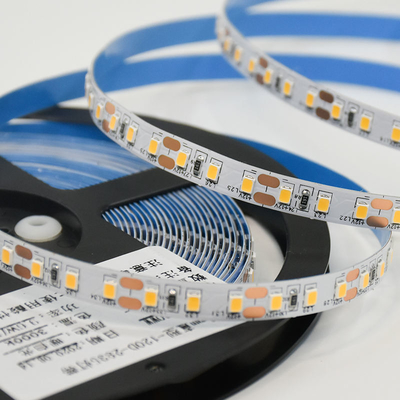

Empacotamento de tiras do diodo emissor de luz
As tiras da luz do diodo emissor de luz são divididas em dois tipos: Tiras claras flexíveis do diodo emissor de luz e tiras claras duras do diodo emissor de luz. As diferenças são como segue:
1. A barra de luz flexível do diodo emissor de luz é montada com o FPC como a placa de circuito, e montada com diodo emissor de luz de SMD. A espessura do produto é somente 1MM.
A espessura, não pega o espaço; a especificação geral é 30 luzes pelo medidor, 48 luzes e 60 luzes, os usuários diferentes etc. têm especificações diferentes. E pode ser cortado na vontade, também
Pode ser prolongado arbitrariamente sem afetar a emissão clara. O material de FPC é macio e pode ser dobrado, dobrado e fere-se na vontade, e pode-se ser movido e movido livremente no espaço tridimensional.
Estiramentos sem quebrar. É apropriado para o uso em lugares irregulares e em lugares com espaços pequenos, e porque pode ser dobrado e se fere arbitrariamente, é apropriado para
Os vários testes padrões podem ser combinados arbitrariamente em anunciar a decoração. Vale lembrando que há muitos tipos dos materiais para FPC próprios, e formais usados no mercado são
O FPC frente e verso fez do cobre rolado, naturalmente, muitas empresas igualmente estão levando a cabo cegamente a redução de custos materiais, e o FPC fez do eletrólito é usado.
O FPC degradado é fácil de descascar fora durante o processo de solda, que conduz diretamente à solda virtual e às luzes inoperantes. Além, ambos em termos da condutibilidade elétrica e da flexibilidade
A degradação é incapaz de competir com o cobre rolado.
