Diodo emissor de luz que ilumina a máquina de SMT da placa
Nome chave: Iluminar o smt da placa/máquina do smt/conduziu a máquina do smt da iluminação/conduziu a iluminação da máquina
Máquina de SMT
A máquina de SMT é “tecnologia de superfície média da montagem “, incluiu normalmente a máquina gosta: Misturador da pasta da máquina da impressora do estêncil da máquina da picareta e do lugar/máquina do transporte/máquina do carregador/máquina do descarregador/da máquina/solda braço do robô/etc.
A máquina opera-se
SMT que a máquina principal é controle pelo computador, alguma máquina pequena é controlado pelo PLC, a máquina principal está como: Machie da picareta e do lugar, máquina automática da impressora, machin do forno do reflow
O controle de computador é máquina alto-inteligente, trabalhando pelo especial ajustando a programação. O controle do PLC é para a máquina pequena, ele é muito fácil de operar.
A máquina de SMT é fácil de operar com projeto de máquina mais inteligente e mais automaticamente, poderia salvar custos laborais muito do que a linha do manul ou do MERGULHO do tranditional.
Aplicação da máquina

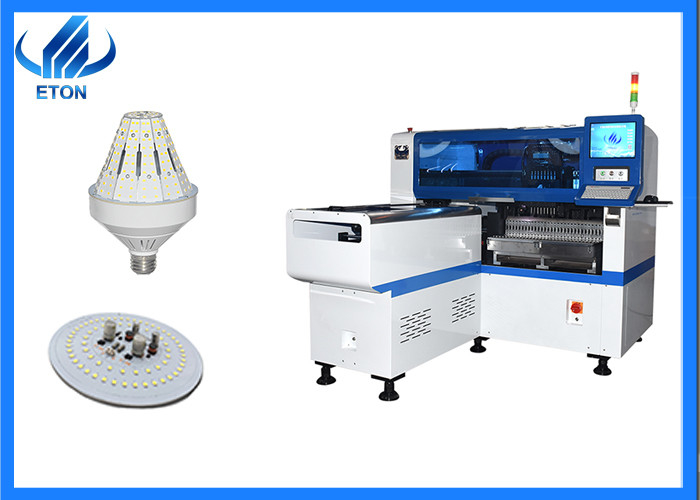

A máquina de SMT é extensamente aplicar aos muitos o tipo da placa de iluminação conduzida e da placa de motorista. HT-E8S-1200 é a máquina multifuncional do mounter para montar a microplaqueta/resistor/capacitor conduzidos/etc. Poderia aplicar-se ao comprimento do tamanho 1.2m do PWB e à largura máximos de 0.5m. Para a maioria da placa da iluminação da lente, é extensamente aplicação.
O operador exige
Para a máquina de SMT, se usando a linha automática, precise normalmente 1-2 trabalhadores, se usando a linha semiautomática, precisam normalmente 2-3 trabalhadores. Para o trabalhador rico do expenrience, mesmo 1 trabalhador poderia trabalhar para a multi-linha.
A máquina da colocação é o equipamento de produção do núcleo no processo de produção de SMT, e é igualmente um equipamento de produção sofisticado. Os operadores da máquina da colocação devem submeter-se ao treinamento do pre-trabalho e passar o exame antes que possam começar o trabalho. As exigências básicas para o fluxo de trabalho da máquina da colocação e o funcionamento da máquina da colocação são o conhecimento que o operador de máquina da colocação deve exigir.
Trabalhos da máquina da colocação:
A função da máquina da colocação é principalmente com a colocação suction->displacement->positioning->component fixing->component da placa do PWB e as outras operações.
1. A placa do PWB a ser montada entra na área de trabalho e é fixada na posição predeterminada.
2. O material componente é instalado no alimentador, e instalado à posição do recolhimento da cabeça da colocação de acordo com o grupo da posição no programa.
3. A cabeça da colocação mover-se-á para a posição de pegarar os componentes, gerencie sobre o vácuo, o bocal da sução irá para cima e para baixo pegarar os componentes, e usar então o sensor do vácuo para detectar se os componentes estão sugados.
4. Realize a identificação do componente, leia as características componentes da biblioteca componente e para compará-las com os componentes pegarados. Se a comparação e a avaliação não se encontram, os componentes estão jogados no desperdiçam a caixa. Se o fósforo da comparação e da avaliação, a seguir calcula a posição central e o ângulo do componente.
5. De acordo com o ajuste no programa, ajuste o ângulo da rotação do componente com a linha central de Z da cabeça da colocação, e para mover a cabeça da colocação para a posição ajustada pelo programa, de modo que o centro do componente coincida com a posição de montagem da placa do PWB.
6. O bocal da sução da máquina da colocação deixará cair à altura ajustada pelo programa, gerencie fora do vácuo, e o componente cairá, e a operação secundária da colocação componente será terminada.
7. Os componentes são montados afinal, o bocal da sução é colocado para trás no lugar, e a placa do PWB é transferida à posição ajustada. Termine a operação de montagem da placa inteira do PWB.
Os trabalhos da máquina da colocação podem ser resumidos como: placa que alimenta e para marcar o reconhecimento - > aprendizagem automática - > seleção do bocal - > seleção do alimentador - > colheita do componente - > detecção componente para a avaliação - > colocação - > direção do bocal - > placa da saída.
