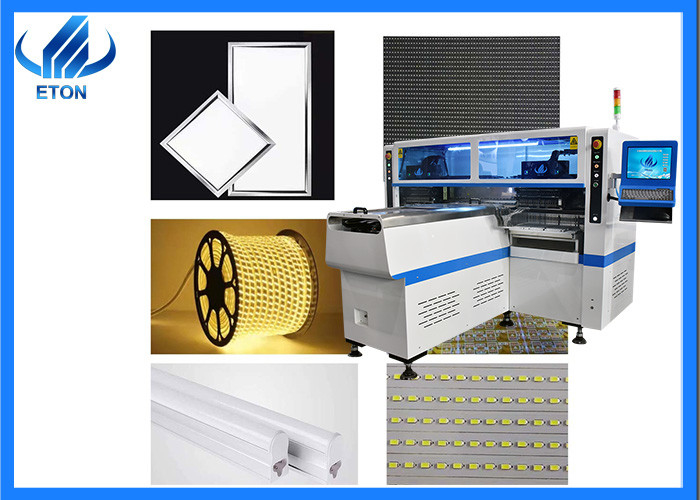

Luz dupla de alta velocidade do tubo do mounter do smt do braço que faz 250000CPH máquina azul e branca
Descrição da máquina da picareta HT-F9 e do lugar
Picareta do diodo emissor de luz do braço duplo e máquina de alta velocidade lineares magnéticas do lugar, produzindo 4 tipos materiais ao mesmo tempo, alcance 250000 CPH da capacidade.
A máquina de SMT usa o bocal da sução na cabeça para absorver vários componentes dos alimentadores e para montá-los na placa do PWB.
A picareta de SMT e a máquina do lugar são o equipamento principal no processo de produção de SMT, que não pode ser substituído pelo outro equipamento.
O processo de produção de SMT é o revestimento da pasta da solda, montagem componente, soldadura do reflow, ele é o processo o mais principal no processo de produção de SMT. A fim obter boa montando a qualidade, a picareta de SMT e a máquina do lugar devem ter o bom processo da montagem além do que o bom equipamento.
Parâmetro principal da máquina
| Modelo |
HT-F9 |
| Dimensão (L*W*H) |
2700*2300*1550mm |
| Peso |
1700kg |
| Largura do comprimento do PWB |
Máximo: 1200*330mm; Minuto: 100*100mm |
| Espessura do PWB |
0.5~5mm |
| Montando a precisão |
±0.02mm |
| Montando o modo |
Grupo a tomar e grupo a montar |
| Montando a altura |
≤5mm |
| Montando a velocidade |
250000 CPH |
| Câmera de NO.of |
5PCS (câmara digital) |
| Não. Da estação dos alimentadores |
68 PCS |
| Não. Da cabeça |
68 PCS |
Peça principal da máquina
Três componentes principais: software, elétrico e mecânico.
Peças e funções da máquina
Unidade central: O cérebro de uma máquina que recolha sinais de realimentação e os processe antes de emitir instruções
Caixa elétrica: todo o circuito da máquina é integrado na caixa elétrica. Após a conexão de alimentação externa, controla o processo de corrida da máquina junto com o computador central
Placa de circuito: Controla as várias peças da máquina
Servo motor: após o servo motor é energizado, gerencie positivo e negativo, e conduz a haste do parafuso para girar conectando a haste do parafuso com o acoplamento, assim conduzindo (que monta a cabeça, a plataforma do transporte) para fazer o movimento reciprocando linear. Controlos do motor servo um parafuso.
Motor linear: o motor linear magnético, através da conexão elétrica externo para fazer o atuador gerar um campo magnético, o estator próprio é um ímã permanente, estator movente com a interação entre polos magnéticos para fazer o movimento reciprocando da cabeça da montagem.
Régua magnética da grade: o campo magnético da exploração do não-contato, e o valor análogo da medida no sinal de saída absoluta ou incremental, precisão alta da detecção, velocidade rápida da resposta, determinam até certo ponto a precisão da montagem principal.
Trilho de guia linear: usado para apoiar e guiar a parte movente (cabeça da montagem, plataforma do transporte), de acordo com o sentido especificado para fazer a elevada precisão que reciproca o movimento
Motor deslizante: a largura de trilha é ajustada ajustando o motor para conduzir o parafuso de conexão da correia, para ser apropriada para a instalação de placas de circuito diferentes dos clientes. O motor do transporte conduz a correia, que conduz a placa de circuito.
Nossas exposições
Participe em várias exposições em China e no exterior em cada ano.
Exposições domésticas: Exposição de Guangzhou Guangya, exposição da luz do diodo emissor de luz da exposição de Shanghai Munich, do Chongqing, etc.
Exposições estrangeiras: Exposição de Mumbai da Índia, exposição de Deli da Índia, exposição de Egito, exposição de Turquia, exposição de Paquistão, exposição de Tailândia, etc.
Certificação
ETON obtém um número de tecnologias da propriedade intelectual, incluindo 9 patentes da invenção, 112 patentes práticas, 12 que o software copyrights.ETON é avaliado como de " a empresa” “China da alto-tecnologia Guangdong da empresa” da alto-tecnologia de “Shenzhen alta - a concessão “2015” da inovação da tecnologia do diodo emissor de luz do tipo da PARTE SUPERIOR de Shenzhen do "" da empresa da tecnologia” “a concessão especial” etc. da contribuição da 4o indústria da concessão da inovação do diodo emissor de luz primeiro de China” “.
Clientes
ETON como o fabricante principal da picareta de alta velocidade eletrônica da foto global e a máquina do lugar, os produtos são exportados mais de 20 países e regiões, incluindo a Índia, o Vietname, a Tunísia, o Egito, a Turquia, a Rússia, a Tailândia, etc. Tome a Índia como um exemplo, nós têm muitos clientes grandes na Índia, tal como RK, SURYA, Fiem, Calcom, POLYCRB, etc. Nós vendemos sobre cem máquinas à Índia.
