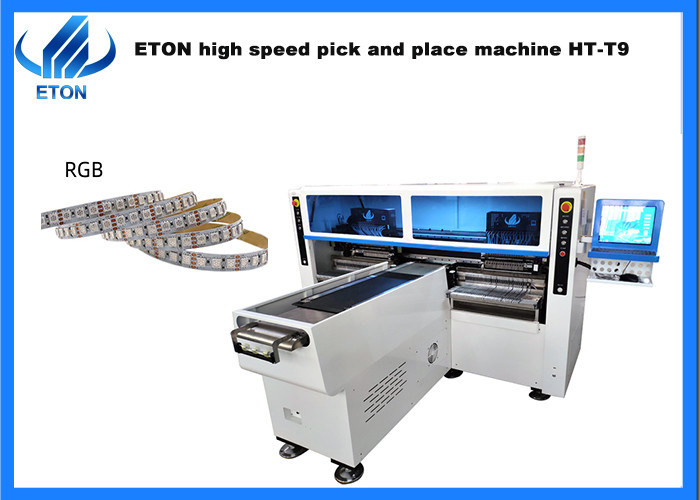

picareta da montagem do PWB do braço dobro de 68 cabeças e máquina flexíveis do lugar
Características
- Produzindo com produção de 4 tipos materiais ao mesmo tempo com o de alta capacidade, disponível para 5M, 50M ou alguns comprimentos da tira e do rolo flexíveis rolar.
- O modul duplo do braço quatro, 17 bocais para cada parte de montagem, a parte A ou o parte b podem ser montados separadamente ou synchronously.
- Calibração automaticamente, elevada precisão, disponível para o RGB.
- Tecnologia exclusiva da patente: Grupo a escolher e grupo a montar.
Capacidade IPC9850: 200000~250000 CPH
Número de patente: ZL 2011 2 0237740,9/ZL 2011 2 0334606,0/ZL 2012 20178869,1/ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356,8/ZL 2012 2 0415061,0
Parâmetro técnico
| Modelo |
HT-T9 |
| Dimensão |
| Comprimento |
3100mm |
| Largura |
2300mm |
| Altura |
1550mm |
| Peso total |
1700kg |
| PWB |
| Largura do comprimento do PWB |
comprimento 250mm*any |
| Espessura do PWB |
0.5-1.5mm |
| Aperto do PWB |
Pressão ajustável pneumática |
| Montando o modo |
Grupo a tomar e grupo a montar |
| O.S. |
| Sistema |
Windows7 |
| Software |
R&D independentemente |
| Exposição |
Monitor do tela táctil |
| Dispositivo entrado |
Teclado, rato |
| Sistema da visão |
| No. da câmera |
5 PCS (câmara digital) |
| Alinhamento da visão, correção de MARK |
| Montando a precisão |
±0.02mm |
| Montando a altura |
≦5mm |
| Montando a velocidade |
200000~250000 CPH |
| Componentes |
Diodo emissor de luz 3014/3020/3528/de 5050 e capacitores, resistores, retificadores de ponte, etc. |
| Velocidade dos componentes |
0.5mm |
| No. da estação dos alimentadores |
68 PCS |
| No. dos bocais |
68 PCS |
| Poder |
380AC 50 HERTZ |
| Consumo de potência |
6kw |
| Ambiente operacional |
23℃±3℃ |
| Transmissão do transporte |
Max Length: 1000 milímetros |
| Controle elétrico |
Investigação e desenvolvimento independente por ETON |
| Grupo do módulo 1 do cartão de controle do movimento |
Investigação e desenvolvimento independente por ETON |
| X, Y, maneira da movimentação da linha central de Z |
Servo motor linear magnético da parte alta motor+ |
| Maneira de alimentação |
Alimentador elétrico com motor dobro |
Peça principal da máquina
Nossas exposições
Como uma empresa experiente de trocar a picareta de SMT e a máquina do lugar com os mais de 30 países e as regiões a bordo, Eton participou em muitas exposições dos países estrangeiros, tais como a exposição de Mumbai da Índia, a exposição de Deli da Índia, a exposição de Egito, a exposição de Turquia, a exposição de Paquistão, etc. E igualmente nós temos participamos em nossa exposição doméstica, como a exposição de Guangzhou Guangya, a exposição da luz do diodo emissor de luz da exposição de Shanghai Munich, do Chongqing, etc.
Pacotes
Nossa etapa do pacote é seguir o sopro:
ETAPA 1: Filme que empacota para impedir a poeira e a água;
ETAPA 2: Embalando em um estiramento do algodão da espuma um filme para proteger fora da máquina;
ETAPA 3: Pacote do papel do vácuo e umidade - saco da prova, para manter-se seco durante o transporte;
ETAPA 4: Equipe com as caixas de madeira resistentes para assegurar a segurança da máquina, a seguir do transporte por caminhões ao porto especificado.
Entrega: pelo mar, ar, transporte terrestre.
