Detalhes do produto:
Condições de Pagamento e Envio:
|
| Garantia: | 1 ano | Componentes aplicáveis: | 0402 |
|---|---|---|---|
| nome: | Picareta de SMT e máquina do lugar | Condição: | 100% original, novo em folha |
| Montando a velocidade: | 250000 CPH | Alimentadores: | 68 |
| bocais: | 68 | Largura da fita: | 24mm, 8mm, 12mm |
| Realçar: | Máquina de montagem de tiras de rolamento a rolamento,Máquina de montagem de tiras de néon LED,Máquina de recolha e colocação leve de 50 m |
||

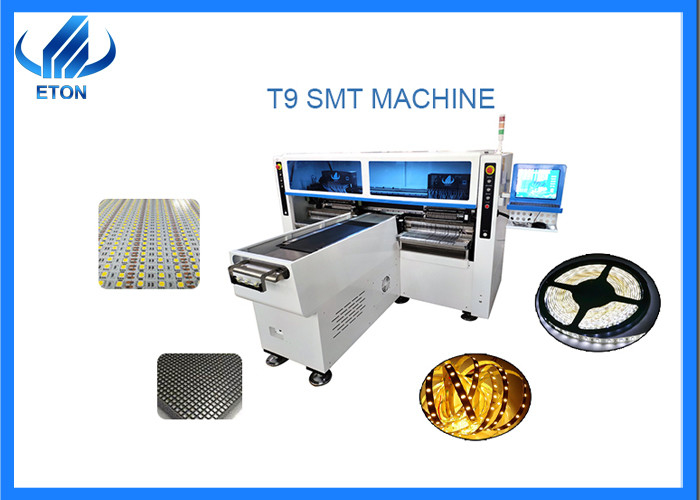

Máquina de montagem de tiras de neon de rolos a LED
Perfil da máquina
1O método de fixação da placa de PCB é: adsorção a vácuo, pinça de cilindro e largura de trilho ajustável.
2Adopte a câmara Hikvision da marca nacional e a cadeia de arrastão da Alemanha igus.
3Os eixos X e Y são motores lineares, o que torna a precisão de montagem mais elevada, a vida útil mais longa e a velocidade mais rápida.
4...50M máquina de produção de cinturão leve, produzindo 4 materiais diferentes ao mesmo tempo sem afetar a alta capacidade de produção.
Parâmetro técnico
| Modelo | HT-T9 |
| Dimensão | |
| Duração | 3100 mm |
| Largura | 2300 mm |
| Altura | 1550 mm |
| Peso total | 1700 kg |
| PCB | |
| Comprimento do PCB Largura | 250 mm*qualquer comprimento |
| Espessura do PCB | 00,5-1,5 mm |
| Aplicação de pinças de PCB | Adsorção a vácuo, talha do cilindro, largura de trilho ajustável |
| Modo de montagem | Recolha em grupo e colocação separada |
| O.S. | |
| Sistema | Windows 7 |
| Software | Investigação e desenvolvimento independentemente |
| Exibição | Monitor de tela sensível ao toque |
| Dispositivo de entrada | teclado, mouse |
| Sistema de visão | |
| Número da câmara | 5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca | |
| Repetir a montagem Precisão | ±0,02 mm (precisão de repetição) |
| Altura de montagem | 5 mm |
| Velocidade de montagem | 200000~250000CPH |
| Componentes | LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Espaço de componentes | 0.5 mm |
| Número da estação de alimentação | 68 PCS |
| Número de cabeças | 68 PCS |
| Potência | 380 AC 50 HZ |
| Consumo de energia | 6 kW |
| Ambiente de funcionamento | 23°C ± 3°C |
| Transmissão por transportador | Comprimento máximo:1000 mm |
| Velocidade de transmissão | > 500 mm/s |
| Direcção de transmissão | Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão | Dispositivo online |
| Modo de posicionamento | Óptica |
| Consumo de gás | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico | Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto | Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta + servomotor |
| Forma de alimentação | Outros aparelhos de ar condicionado |
Outras máquinas
Não só fornecemos montagem, mas também fornecemos, máquina de carregamento, estação de atracação, máquina de impressão, solda de refluxo, máquina de tradução, AOI, SPI, etc.
Perguntas frequentes
1Quais são as principais aplicações da máquina de recolher e colocação?
Temos muitas máquinas diferentes, e diferentes máquinas se aplicam a diferentes aplicações. Os principais produtos incluem luz de painel, luz de teto, lâmpada LED, tubo LED etc. Por exemplo,o montador profissional HT-f9 está disponível para faixa flexível e tubo LED.
2Que tal o software de operação da máquina?
O nosso software é de P&D independente por nós mesmos com 2 idiomas ((Inglês e Chinês).
3- Que tal o serviço pós-venda?
Temos um período de manutenção de um ano, quando estiver a operar, pode comunicar com o nosso engenheiro para obter ajuda com qualquer dúvida.
4- O que pode comprar de nós?
Impressora de estênceis de pasta de solda, transportador, máquina de recolha e colocação, forno de refluxo e todo o equipamento relacionado com a linha de produção SMT
5Quais são os termos de pagamento?
T / T está bem. Você pode escolher FOB Shenzhen.
