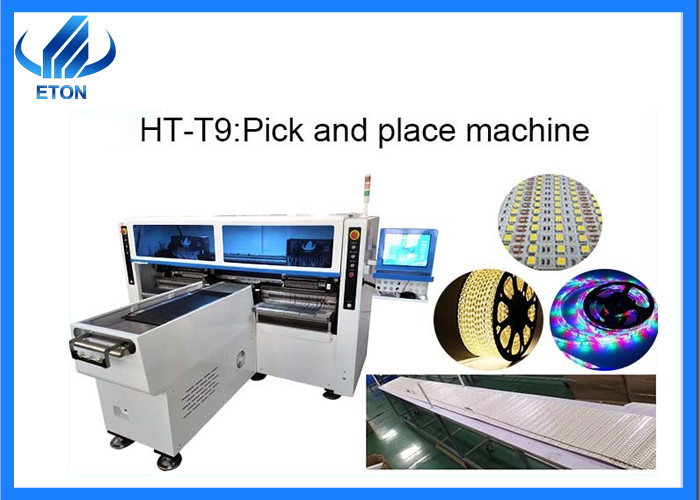

Máquina de montagem rápida de tiras de LED HT-T9 250000 Cph na linha de produção de tiras
Parâmetro técnico
| Modelo |
HT-T9 |
| Dimensão |
| Duração |
3100 mm |
| Largura |
2300 mm |
| Altura |
1550 mm |
| Peso total |
1700 kg |
| PCB |
| Comprimento do PCB Largura |
250 mm*qualquer comprimento |
| Espessura do PCB |
00,5-1,5 mm |
| Aplicação de pinças de PCB |
Adsorção a vácuo, talha do cilindro, largura de trilho ajustável |
| Modo de montagem |
Recolha em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor de tela sensível ao toque |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca |
| Repetir a montagem Precisão |
±0,02 mm (precisão de repetição) |
| Altura de montagem |
5 mm |
| Velocidade de montagem |
200000~250000CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Espaço de componentes |
0.5 mm |
| Número da estação de alimentação |
68 PCS |
| Número de cabeças |
68 PCS |
| Potência |
380 AC 50 HZ |
| Consumo de energia |
6 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Transmissão por transportador |
Comprimento máximo:1000 mm |
| Velocidade de transmissão |
> 500 mm/s |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posicionamento |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + servomotor |
| Forma de alimentação |
Outros aparelhos de ar condicionado |
Descrição detalhada
Motor de levitação magnética linear
O pick and place machine usa um motor de levitação magnética linear, o estator em si é um ímã permanente,e a interação entre o estator em movimento e o pólo magnético faz com que a cabeça de montagem se mova para frente e para trás através de eletrificação externa.
Serviços e transportes
1O Serviço
Antes das vendas
O nosso especialista em vendas irá analisar e recomendar o melhor equipamento e linha de produção para si e fornecer serviços exclusivos e personalizados
Sob vendas
O especialista em vendas acompanha a produção e o transporte do equipamento a tempo, assegura que o equipamento chegue aos clientes em boas condições,e fornecer orientação técnica profissional para a montagem de equipamentos, e parte das áreas fornecem serviço porta a porta para engenheiros estrangeiros
Após-venda
Período de garantia de um ano, especialista em vendas para responder perguntas on-line 24 horas; visite regularmente os clientes para entender o estado de funcionamento do equipamento.
2.A embalagem e o transporte
A fim de garantir que a máquina esteja em boas condições quando o equipamento chegar à fábrica do cliente, usamos a embalagem a vácuo e a embalagem de caixa de madeira.
Passo 1: embalar a máquina com espuma de algodão e filme de alongamento para proteger o exterior da máquina
Passo 2: Embalagem a vácuo. Colocar o dessecante num saco a vácuo para evitar a humidade; usar alças para segurar a máquina;
Passo 3: embalagem profissional de caixas de madeira.
Exposição
A Eton participou de muitas exposições de países estrangeiros, como a Exposição da Índia em Mumbai, a Exposição da Índia em Delhi, a Exposição do Egito, a Exposição da Turquia, a Exposição do Paquistão,etc. e comércio com mais de 20 países.
Além disso, participamos em grandes exposições domésticas, como a Exposição Guangzhou Guangya, a Exposição de Munique de Xangai, a Exposição de Luz LED de Chongqing, etc.
Perguntas frequentes
1Porque escolhi a sua companhia?
A nossa empresa desenvolveu de forma independente uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes de utilidade, e 12 direitos autorais de software.Gestão rigorosa da qualidade, e perfeito sistema de serviço pós-venda, a empresa desenvolveu-se rapidamente em um fabricante altamente influente no campo de equipamentos de máquinas de pick and place.
2Como garante a qualidade do produto?
Temos um departamento dedicado responsável pela aquisição de peças e pelo controlo da qualidade dos produtos.Durante a instalação da máquina de recolha e colocação, teremos engenheiros especializados para realizar a pré-comissão para garantir a qualidade do produto.
