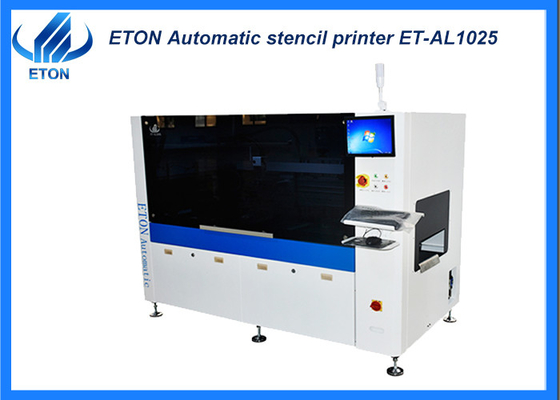

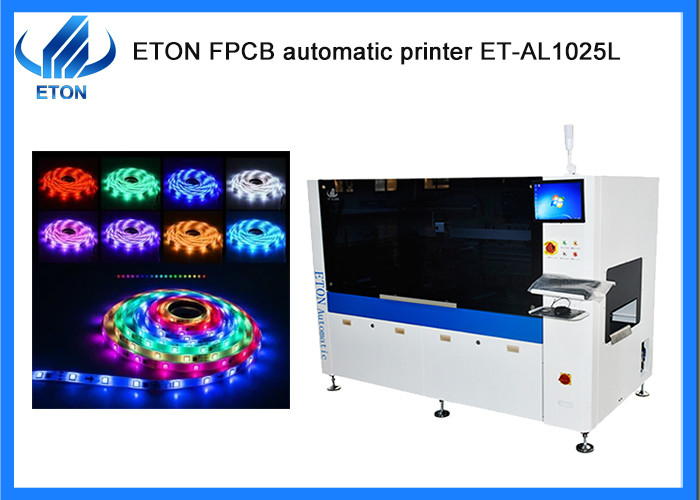

Máquina SMT automática de tira flexível de alta eficiência de impressão
Configuração da máquina
● Cabeça de impressão de suspensão programável;
* Dois conjuntos de motores a passo,A pressão do raspador dianteiro e traseiro pode ser ajustada separadamente para garantir a inconsistência da impressão dianteira e traseira causada pela deformação por fadiga do material do raspador;
* Controlar eficazmente o curso, melhorar a eficiência da impressão e evitar o vazamento da pasta de solda;
● raspador de aço inoxidável padrão, design exclusivo, melhorar a vida útil da lâmina;
● Sistema de alinhamento da visão para baixo;
● Ajuste de trilhos guiados por CNC;
● Computador controlado industrial,interface do sistema operacional Windows XP;
● Sistema de diagnóstico em software;
● Interface SMEMA.
Parâmetro técnico
| Quadros de tela |
Tamanho mínimo |
850 mm |
| Tamanho máximo |
550 mm |
| Espessura |
25 a 45 mm |
| Tamanho mínimo do FPCB |
50 mm |
| Tamanho máximo do FPCB |
260 mm |
| Espessura do FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonal do FPCB 1% |
| Altura de transporte |
900 ± 40 mm |
| Direcção do transporte |
Esquerda-direita |
| Velocidade de transporte |
Máximo 1000 mm/S Programável (ajustável) |
| Localização do Conselho |
Sistema de apoio |
Tensão de elevação da plataforma |
| Sistema de fixação |
Estabilização da pinça de bordo |
| Cabeça de impressão |
Duas cabeças de impressão motorizadas independentes |
| Velocidade do espremedor |
6~300 mm/sec |
| Pressão do esguichador |
0~10 kg/cm2 |
| Ângulo de esguichagem |
55° (norma) |
| Tipo de espremedor |
Aço inoxidável (Standard), plástico |
| Velocidade de separação do estêncil |
0.1~20 mm/sec Programável |
| Sistema de limpeza |
Limpeza manual |
| Intervalos de ajustamento da tabela |
X:±5 mm;Y:±5 mm;θ:±2° |
| Máquina |
| Repetir a precisão da posição |
± 0,01 mm |
| Precisão de impressão |
± 0,025 mm |
| Tempo do ciclo |
≤ 9 s (excluindo impressão e limpeza) |
| Necessário ar |
4.5~6 kg/cm2 |
| Potência de entrada |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Método de controlo |
Controle de PC |
| Dimensões da máquina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso da máquina |
Aproximadamente: 600 kg |
| Transporte de FPCB sobre a altura da chapa |
20 mm |
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,
etc.
Serviço
- Soluções profissionais: Fornecer soluções profissionais de linha completa SMT
- Garantia gratuita: Garantia de um ano Serviço de fábrica Todas as peças danificadas no período de garantia serão substituídas gratuitamente
- Instalação gratuita: Instalação gratuita no local para garantir a produção sem problemas.
- Formação técnica gratuita: Formação profissional de exploração e manutenção.
- Apoio Técnico Gratuito: Apoio técnico online 24 horas por dia.
- Free Software Upgrade: Ofereça atualizações gratuitas de software durante toda a vida
Máquina relacionada
WePode fornecer uma linha de produção SMT completa, linha de produção de luz LED:
1- Máquina de recolha e colocação.
2. Máquina de carregamento
3Máquina transportadora
4. Máquina de impressão de estêncil
5Máquina de forno de refluxo
6Máquina de descarga
7. Misturador de pasta de solda
8. Máquina de montagem de luzes de banda LED de rolha a rolha
