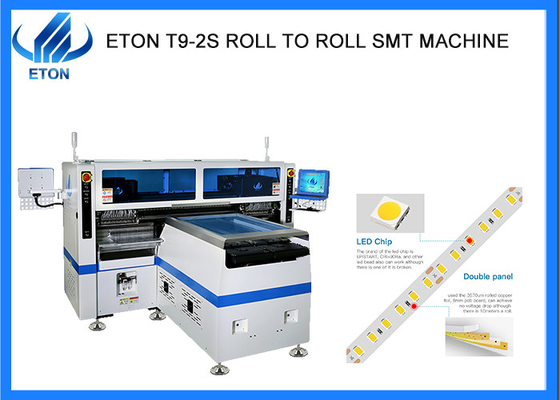

Capacidade de ultra-alta velocidadeMáquina SMT ROLL TO ROLL 500K
Descrição
F1 Alta produtividade
- ETON Tech cabeça de colocação ajustável
A posição de seleção do componente pode ser ajustada de acordo com o passo do pad do PCB, min 6.5mm. Aplicar ao resistor LED 3014/3020/2835/5050, capacitor, rectificador de ponte etc. ampla gama de componentes.
- Detecção de fugas de componentes de design único e função de recarga de componentes individuais
A câmara de reconhecimento registra a posição de vazamento do componente do PCB e preenche o componente em falta em conformidade.
- Capacidade de ultra-alta velocidade
A cabeça de colocação adota o método de duas vezes de recolha e uma vez de colocação. O tempo de colocação muito minimizado com a melhor maneira de colocação, excelente capacidade ótima de alcançar 500000CPH.
F2 Produção flexível
- Ajustar a plataforma de transporte de acordo com várias tiras de rolo para rolo, faixa 250±10mm, a faixa de comprimento máximo é
1 metro por ciclo.
- A distância da estação de alimentação pode ser ajustada de forma flexível para conseguir a recolha e colocação de grupos, de modo a:
Realizar a função de duas vezes de colheita e uma vez de colocação. A gama de estação de alimentação é o dobro da cabeça de colocação, pode produzir quatro tipos de materiais ao mesmo tempo.
- Alimentação elétrica inteligente, que suporta máquinas de alta velocidade.
| Modelo |
T9-2S |
| Dimensão |
| Duração |
3454 mm |
| Largura |
3035 mm |
| Altura |
1777 mm |
| Peso total |
3100 kg |
| PCB |
| Comprimento do PCB Largura |
250 (± 10 mm) * Qualquer comprimento |
| Espessura do PCB |
00,1-0,5 mm |
| Aplicação de pinças de PCB |
Adsorção a vácuo, fixação do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção e colocação em grupo |
| Sistema de visão |
| Número da câmara |
10 conjuntos (câmara digital) |
| Alinhamento da visão+Correção da marca |
| Precisão de montagem |
± 0,05 mm |
| Altura de montagem |
≤ 5 mm |
| Velocidade de montagem |
Do lado duplo: 500000 cph, do lado único: 250000 cph ((Velocidade óptima) |
| Componentes |

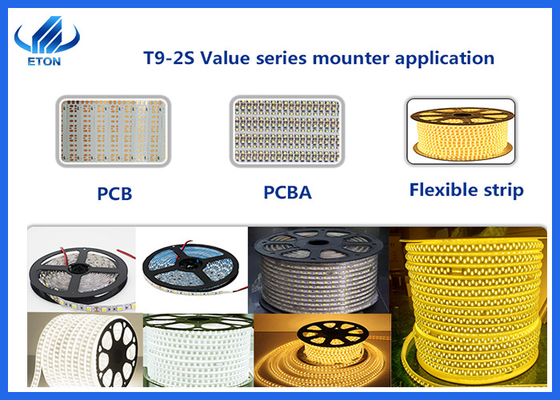

LED3014/3020/2835/5050 e resistores, condensadores, retificadores de pontes, etc. |
| Potência |
380AC 50HZ |
| Consumo de energia |
9.6 KW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Transmissão por transportador |
comprimento máximo:1000 mm |
| Velocidade de transmissão |
> 500 mm/s |
| Direcção de transmissão |
Solteiro (esquerda>direita ou direita) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Fornecimento de ar |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo 2 do conjunto de cartões de controlo de movimento |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + Servo motor |
| Sistema de alimentação |
| Número da estação de alimentação |
Lado duplo:136PCS ((lado único:68PCS) |
| Número da cabeça |
Lado duplo:136PCS ((lado único:68PCS) |
| Forma de alimentação |
Alimentação elétrica inteligente com motor duplo |
Disposição SMT:
Exposição
Como uma empresa experiente no comércio de SMT pick and place machine com mais de 30 países e regiões a bordo, a Eton participou de muitas exposições de países estrangeiros,como a Exposição da Índia Mumbai, Exposição India Delhi, Exposição Egito, Exposição Turquia, Exposição Paquistão, etc. E também participamos em nossa exposição doméstica, como Guangzhou Guangya Exposição,Exposição de Munique de Xangai, Chongqing LED Light Exhibition, etc.
Perguntas frequentes
Q. Que serviços pode prestar?
A.
1) Fornecemos soluções de linha completa para os nossos clientes;
- Temos engenheiros locais na Índia, no Egito, na Turquia, desde que comprem a máquina, arranjaremos engenheiros para instalar, depurar e treiná-los gratuitamente, até que aprendam a operar a máquina.O nosso serviço é muito conveniente.;
- Também temos engenheiros chineses que fornecem serviços online para operar a máquina para resolver os problemas com a máquina;
- Visitaremos os nossos clientes duas vezes por ano para operar a máquina e ver o estado da máquina;
- Os nossos clientes desfrutam de uma actualização gratuita da máquina.
P. As suas máquinas têm certificados de qualidade?
R. Somos uma empresa de alta tecnologia com CE, SIRA, CCC, ISO premiada como "marca bem conhecida" e muitas patentes de tecnologia, e temos rica experiência (mais de 11 anos) no programa de linha de produção de luz LED.
P. Pode aceitar o CIF como preço indicado?
A. Só aceitamos EXW, pois o preço indicado é conveniente e de menor custo para ambos os lados.
P. Posso ir ver se vendeu o equipamento para a Índia?
R. Sim, vendemos a nossa máquina na Índia, mas pelo facto de não podermos decidir para o meu cliente, mas vou tentar contactar o meu cliente.Porque ninguém quer que os seus concorrentes visitem a sua fábrica..
Q. Que tipo de máquina tens?
A. Somos o fabricante de alta velocidade SMT pick and place máquina, e também construímos a nossa marca para mais eficiente e conveniente máquina para os nossos clientes.séries de valores com alta precisão e alta produtividade.
